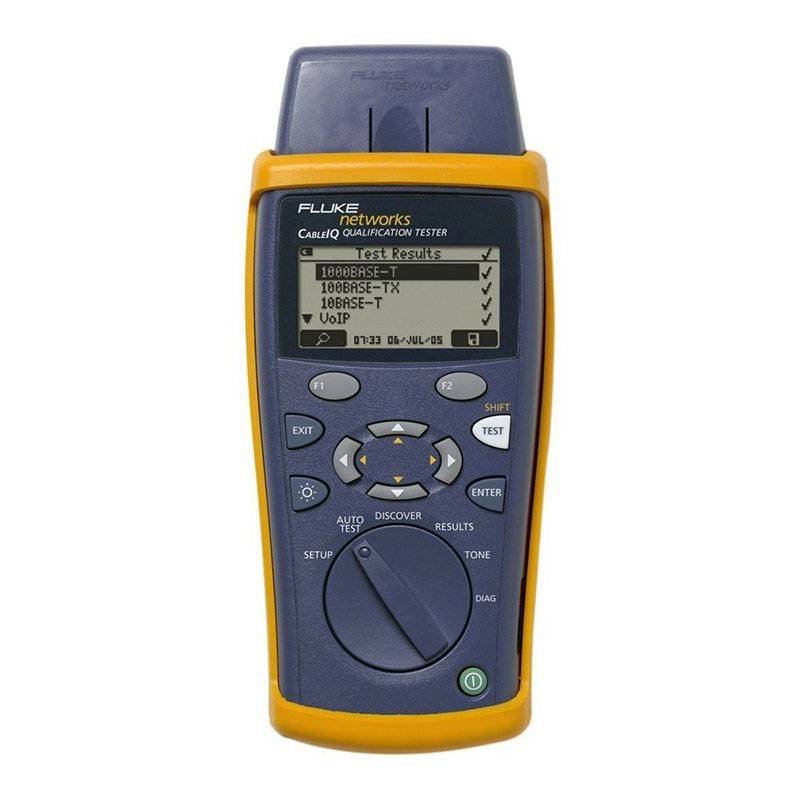

Kабельный квалификационный тестер FLUKE Networks CIQ-100
Загрузка...
Кабельный тестер FLUKE Networks CIQ-100 предназначен для обнаружения неисправностей и сервисного обслуживания сети проводников сети Ethernet. Интерфейс прибора позволяет даже неопытным специалистам в сжатые сроки проводить сервисное обслуживание оборудования, оперативно изолировать кабели от неисправной сети.
Кратко о некоторых характеристиках
- 3 режима измерения емкости сети:10 Мбит, 100 Мбит, 1 Гбит.
- Возможность исследования всех видов медных кабелей.
- Сохранение в памяти до 250 измерений.
- Питание от 4 батарей типа АА с ресурсом работы до 20 ч на одном заряде.
Особенности функционирования
Богатый функционал в совокупности с простым управлением позволяют использовать прибор для обнаружения иутсравненния широкого спекра непирваностей внктри сети. С помощью него вы может выяснить: активность порта, совпадение параметров дюплекса, точное расположение неприваности — в самой сети или в кабеле.
Подключившись к кабелю, вы можете вывести на экран FLUKE Networks CIQ-100 подробную информацию о его длине, схеме подключения, параметрах устройства на противоположном конце кабеля.
В том случае, если соединение неисправно, то данный кабельный тестер предоставит всю необходимую инсацию о расположении аномалии и ее причинахИнтеллектуальное ПО
Функция Intelligent Wiremap предназначена для определения протяженности проводки, наличия короткого замыкания, разрывов и из точного местоположения. При этом все данные наглядно отображаются в графическом виде на экране.
Поддержка генератора цифровых и звуковых сигналов IntelliTone позволяет максимально точно и безопасно определять расположение кабелей и проводников. А также дополнительно дает возможность создания схемы разводки кабелей.
Технические характеристики FLUKE Networks CIQ-100:
| Характеристики FLUKE Networks CIQ-100 квалифицирующего кабельного тестера | |
|---|---|
| Поддерживаемые типы кабелей | UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука |
| Автотесты квалификации | 1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, коаксиальные кабели |
| Поддерживаемые тесты | Схема разводки кабелей, длина, производительность сигналов кабеля, цифровые тональные сигналы, аналоговые тональные сигналы, обнаружение и идентификация портов Ethernet, обнаружение аналоговых телефонов, мигание светового индикатора портов, целостность, тест динамиков, обнаружение неисправностей кабеля, обнаружение видеосигнала. |
| Схема разводки кабелей | Обнаружение неисправностей одножильного кабеля и поддержка режима MultiMap с количеством удаленных идентификаторов офиса, не превышающим семи. Создание графической схемы пропорционального соотношения длины кабеля и разрывов. Обнаружение расщепленных пар. |
| Поиск неисправностей | Измерение перекрестных наводок и сопротивления; их сравнение с соответствующими ограничениями зависимо от выбранного теста. Обнаружение расположения крупных точечных источников, а также распределенных источников в кабельных системах, если эти источники достаточны для того, чтобы системы не прошли квалификацию по применению |
| Хранение результатов | До 250 результатов квалифицирующего тестирования |
| Питание | 4 щелочные батарейки типа AA (NEDA 15A, IEC LR6) |
| Время работы от батарей | 20 ч. использования в обычном режиме, без использования подсветки. |
| Размеры | 17,8 x 8,9 x 4,5 см |
| Вес | 0,55 кг |
Комплект поставки FLUKE Networks CIQ-100:
- Kабельный тестер FLUKE Networks CIQ-100 с удаленным адаптером
- Компакт-диск с программным обеспечением CableIQ Reporter
- Коммутационный кабель RJ45-RJ45 (2 шт.)
- USB-кабель
- Коаксиальный вставной адаптер типа F
- Компакт-диск и краткое руководство пользователя
- Батарейки типа АА (4 шт.)
- Мягкий переносной кейс
