Кабельный тестер Fluke Networks MT-8200-49A MicroMapper

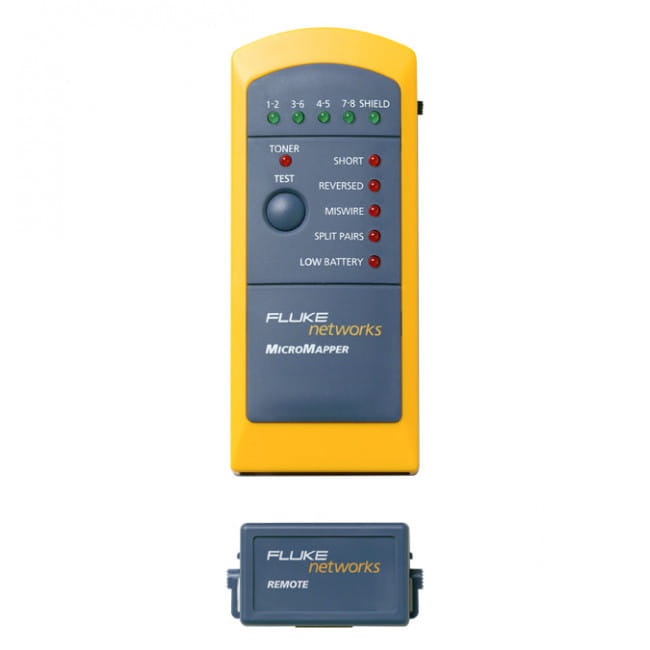

Кабельный тестер Fluke Networks MT-8200-49A MicroMapper представляет собой портативное комбинированное устройство с батарейным питанием, которое позволяет выполнять диагностику линий компьютерных сетей на основе витой пары, с выявлением типовых неисправностей, а также составлять схемы разводки сетевых кабелей Ethernet. От модели MicroMapper Pro VDV данный прибор отличается меньшими размерами и упрощенной конструкцией, с минималистическим управляющим интерфейсом и использованием светодиодных индикаторов вместо ЖК-дисплея. За счет этого он лучше подходит для решения ежедневных рутинных задач по проверке и диагностике кабельной инфраструктуры компьютерных сетей.

Преимущества

• Компактность – выполненный в форм-факторе «наладонника», тестер Fluke Networks MT-8200-49A MicroMapper легко помещается в кармане, что дает возможность обходиться без сумки для переноски, повышая мобильность технического персонала; адаптер MicroMapper Remote, предназначенный для подключения к противоположному концу проверяемого кабеля, в нерабочем положении фиксируется в нижнем отсеке корпуса основного блока, что исключает его случайную утерю.
• Многофункциональность – помимо проверки витой пары, MicroMapper может применяться для трассировки кабелей, скрытых в стенах, потолках и других конструкционных элементах зданий, с помощью аналоговых зондов-детекторов типа IntelliTone, Networks Pro3000 и т.п., для чего прибор оборудован встроенным тоновым генератором.
• Простота использования – кабельный тестер оснащен комбинированным выключателем для активации режима проверки витой пары или тонового генератора и комбинированной кнопкой управления «TEST»; прибор не нуждается в настройке, поэтому можно сразу приступать к работе после его включения

Особенности

Измерения могут выполняться в линиях длиной от 40 см до 200 м. При использовании Fluke Networks MT-8200-49A MicroMapper для проверки Ethernet-кабелей тестирование производится в автоматическом режиме, без необходимости каких либо ручных переключений после нажатия кнопки TEST. Верхний ряд светодиодных индикаторов позволяет контролировать исправное состояние каждой отдельной пары в кабеле, а также целостность экранирования. Негорящий зеленый светодиод свидетельствует о разрыве цепи, а мигающий – о неполадках в паре или с экранировкой. Вертикальный ряд красных светодиодов указывает на конкретную неисправность: замыкание, перекрещивание линий, перепутывание или расщепление пары. Нижний светодиод указывает на необходимость замены батарей питания, а индикатор над кнопкой активируется при включении тонового генератора.
