  • предназначены для контроля кромок лопаток газотурбинных двигателей, компрессоров, а так же лопаток паровых турбин, ступеней высокого давления;
  • предназначены для обнаружения трещин, развивающихся от кромки лопатки, располагающихся по всей длине пера лопатки.

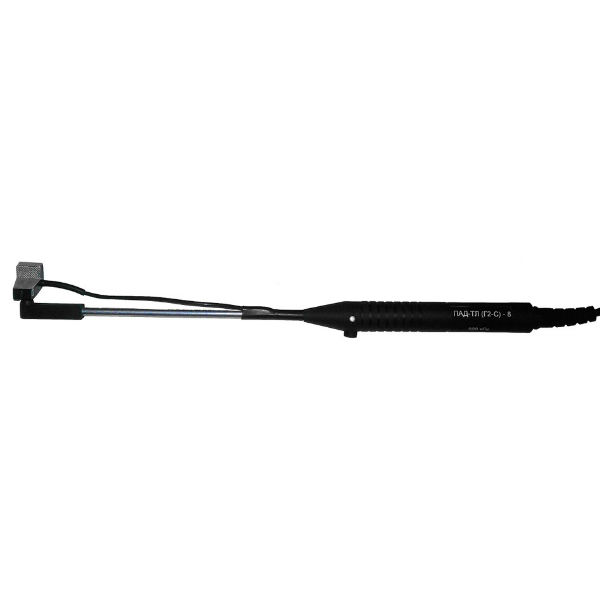

     Чувствительный элемент закреплен на длинной (130 мм) медной трубке через шарнир, что позволяет производить контроль через технологические отверстия в корпусе турбины без демонтажа корпуса турбины.
Медная трубка допускает многократное изгибание для подстройки под геометрию конкретной турбины.
Преобразователи оснащены кнопкой, дублирующей кнопку «НОЛЬ» на блоке обработки информации.

Особенности ПАД-ТЛ (Г2-С)-8:

  • все дифференциальные преобразователи оснащены ограничительным упором для контроля зоны пера лопатки возле кромки, шириной 4 мм. Для контроля всех кромок лопатки по всей длине пера (от основания пера без отступа и до его кончика) с обеих сторон лопатки, преобразователи данного типа выпускаются в двух, зеркально-отраженных исполнениях;
  • серия включает в себя преобразователи для контроля турбин как в разобранном состоянии, без ограничений доступа к лопаткам (в условиях ремонта), так и в условиях с ограниченным доступом, используя отверстия технологических люков;
  • дифференциальные преобразователи не чувствительны к плавным изменениям свойств материала лопатки, что исключает появление ложных срабатываний сигнализации дефекта;
  • позволяют контролировать лопатки изготовленные как из ферромагнитных, так и из неферромагнитных коррозионностойких, жаропрочных сталей и титановых сплавов.

Материал контролируемых объектов титановые и жаростойкие неферромагнитные сплавы, σ = 0,4÷4 МСм/м
Размер зоны контроля 4 х 8 мм
Частота тока возбуждения 500 кГц
Обнаруживаемые дефекты трещины, ориентированные перпендикулярно кромке, ±30°
Порог чувствительности трещина глубиной 0,1 мм
Допускаемый диапазон изменения толщины зазора или неэлектропроводящего покрытия, через который возможно обнаружить:
— дефект минимального размера 0÷0,15 мм
— сквозной дефект 0÷0,5 мм
Контрольный образец:
— основной СО-210.03 (Ti)
— дополнительные СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09 (SS-NFM),
СО-210.10 (SS-FM)
Требования по доступу к объекту контроля во время проведения контроля:
— ПАД-ТЛ(1-С)-8, ПАД-ТЛ(1-К)-8 требуется открытый доступ к объекту контроля
— ПАД-ТЛ(Г2-С)-8, ПАД-ТЛ(Г2-К)-8 допускается проведение контроля с ограниченным доступом к объекту контроля
  • преобразователь;
  • паспорт;
  • защитная армированная тефлоновая лента — 1 рулон;
  • упаковка.
