Главная Товары Ультразвуковой контроль Толщиномеры ультразвуковые Промышленный ультразвуковой толщиномер УДТ-45

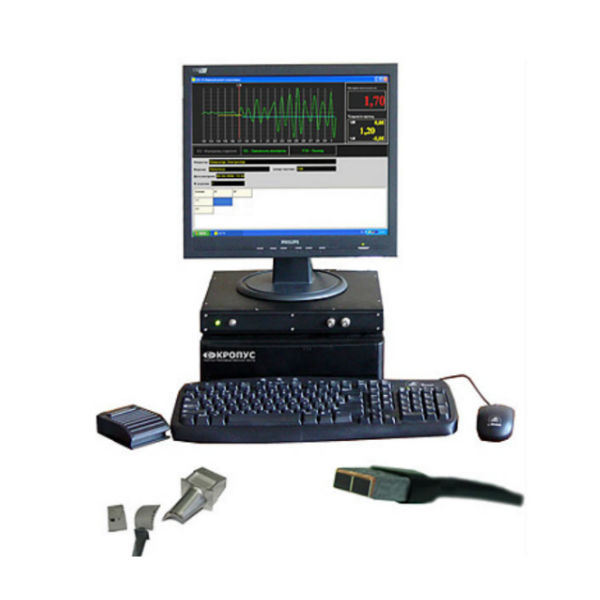

УДТ-45 — cовременный цифровой ультразвуковой толщиномер, позволяющий проводить высокоточный и достоверный контроль толщины сложнопрофильных и тонкостенных изделий ( в том числе турбинных лопаток различных модификаций) в производственных и лабораторных условиях.

Толщиномер позволяет контролировать толщину в режиме радиосигнала по переходу через «ноль» и фиксировать измеренное значение нажатием специальной педали, высвобождая руки оператора.

Система автоматического документооборота обеспечивает: ввод таблицы толщин с указанием номинальных значений, а также чертежных и технологических допусков в каждой точке; автоматическое заполнение данной таблицы при нажатии педали сохранения результатов; выделение цветом значений, выходящих за указанные границы; автоматическое сохранение измеренных значений по типам изделий и датам контроля, с возможностью интегрирования в общезаводскую систему качества; печать протоколов контроля по каждому изделию либо группе изделий.

Компьютерный толщиномер УДТ-45 предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале. Реализованные в приборе функции, такие как, ВРЧ (до 90 дБ), работа с кривыми амплитуда-расстояние (АРК), две независимые зоны контроля с индивидуальной логикой, измерение амплитуд сигналов в диапазоне до 120 дБ и ( режим обработки недетектированного радиосигнала, позволяют реализовывать любые современные методики контроля. Прибор прост и удобен в эксплуатации, имеет возможность встраивания в автоматизированные системы контроля, аттестован в Госстандарте России (сертификат RU.C.27.003.A № 16022/1), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации.

Особенности ультразвукового толщиномера УДТ-45

  • развертка от 1 до 5 мкс;
  • Измерение толщин от 0,35- 0,4мм
  • широкополосный усилитель 0.5-15 МГц, фильтры на 1.25, 2.5, 5 и 10 МГц;
  • регулировка усиления 90 дБ;
  • импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
  • частота повторения ЗИ до 800 Гц;
  • отображение сигналов в реальном недетектированном виде;
  • две зоны контроля;
  • измерение толщины по пику или по фронту;
  • точность индикации толщины: 0.01;
  • интерфейс: RS232;
  • питание: 220В АС.
Разверткамин.: 0-1 мкс макс: 0-5 мкс
Диапазон скоростей1000 — 9999 м/с
Задержкаот -0,5 мкс до 992 мкс
Демпфирование25 ом / 50ом / 1000 ом
Входной импенданс50 ом / 600 ом
Зондирующий импульспрямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Частота повторений ЗИ40 Гц
Усилительширокополосный 0.5-15 МГц (-6 дБ) фильтры на 1.25,1.8, 2.5, 5 и 10 МГц
Согласование с ПЭП сторонних производителей7 встроенных контуров с номиналами: 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15мкГн
Диапазон регулировки усиления90 дБ
Детектированиерадиосигнал
Зоны контролядве зоны контроля
Автоматическая Сигнализация Брака (АСБ)цветовое выделение показаний толщины при выходе измеренного значения за заданный диапазон
ИнтерфейсRS232
ДисплейTFT монитор 17″
Диапазон рабочих температурот +10 до 50°С
Размеры / Вес с элементами питания600 мм х 500 мм х 600 мм / 15 кг
  • электронный блок толщиномера,
  • специализированный ПК с TFT монитором,
  • программное обеспечение, принтер,
  • ножная педаль для управления сохранением результатов,
  • 2 специализированных преобразователя П112-10-ММ с контактной повехностью 2х7мм,
  • паспорт.
