Главная Товары Газоанализаторы Газоанализаторы ИГС-98 Стационарный газосигнализатор А-1 (серия ИГС-98)
  • А-1 (серия ИГС-98)  стационарный газосигнализатор для непрерывного контроля атмосферы рабочей зоны с измерением и индикацией численных значений концентраций горючих и токсичных газов
  • Отбор: зависит от исполнения
    Количество контролируемых газов и канальность: 1
  • Тип сенсора: зависит от исполнения
  • Газы:
    кислород, оксид углерода, диоксид углерода, метан, пропан, углеводороды, диоксид серы, сероводород, диоксид азота, оксид азота, хлор, водород, хлороводород, аммиак, формальдегид, бутан, метанол, этанол,
  • Пыле-влагозащита: IP65 (датчики, пульт контроля), IP67 (корпус монтажный)
  • Взрывозащита: 1ExdiaIIBT4/H2X (датчики 014), 1ExdibIIBT4+H2X (датчики 009, 010, 021)
  • Выходные сигналы: токовый выход 4-20 мА, 3 мини-реле на пульте контроля (порог1, порог2, неисправность)
  • Индикация: цифровая, световая и звуковая (только на пульте контроля), цифровая (на датчиках 009)
  • Единицы измерения: мг/м3, % об.д.
  • Рабочий диапазон температур: от-30 до 50°С (пульт контроля), от -50 до 75°С (выносные датчики ИГС-98, зависит от исполнения)
  • Питание: 24 В, с адаптером — 220 В
  • Габариты: 145х95х55 мм (пульт контроля), 115х108х55 мм (датчики в пластик. корпусе, исп.009), 42х42х92 мм (датчики в металлич. корпусе, исп.014), 155х108х57 мм (датчики в алюминиевом корпусе, исп.010, 021)
  • Масса: 0,3 кг (пульт контроля), 0,35 кг (датчики в пластик. корпусе исп.009), 0,65 кг (датчики в алюмин. корпусе, исп.010, 021), 0,6 кг (датчики в металлич. корпусе, исп.014)
  • Гарантийный срок: 1 год
  • Межповерочный интервал: 1 год.

Назначение газосигнализатора А-1

Газосигнализатор А-1 предназначен для непрерывного контроля в атмосфере рабочей зоны с измерением численных значений концентраций одного из газов: метан (СН4), пропан (С3Н8), пары углеводородов (СхНу), метанол (СН3ОН), этанол (C2H5OH), формальдегид (Н2СО), оксид углерода (СО), диоксид углерода (СО2), хлор (Cl2), водород (Н2), сероводород (H2S), хлороводород (HCl), аммиак (NH3), оксид азота (NO), диоксид азота (NO2), кислород (O2), диоксид серы (SO2), а также, световой и звуковой сигнализации о превышении концентрации заданных пороговых уровней, с возможностью автоматического включения внешних устройств (системы защиты, оповещения и т.п.) контактами реле.

Область применения газоанализатора А-1 — взрывоопасные зоны согласно маркировке взрывозащиты и нормативным документам, рабочие зоны, где возможно накопление определяемых газов.

Состав стационарного газосигнализатора А-1 Серии ИГС-98

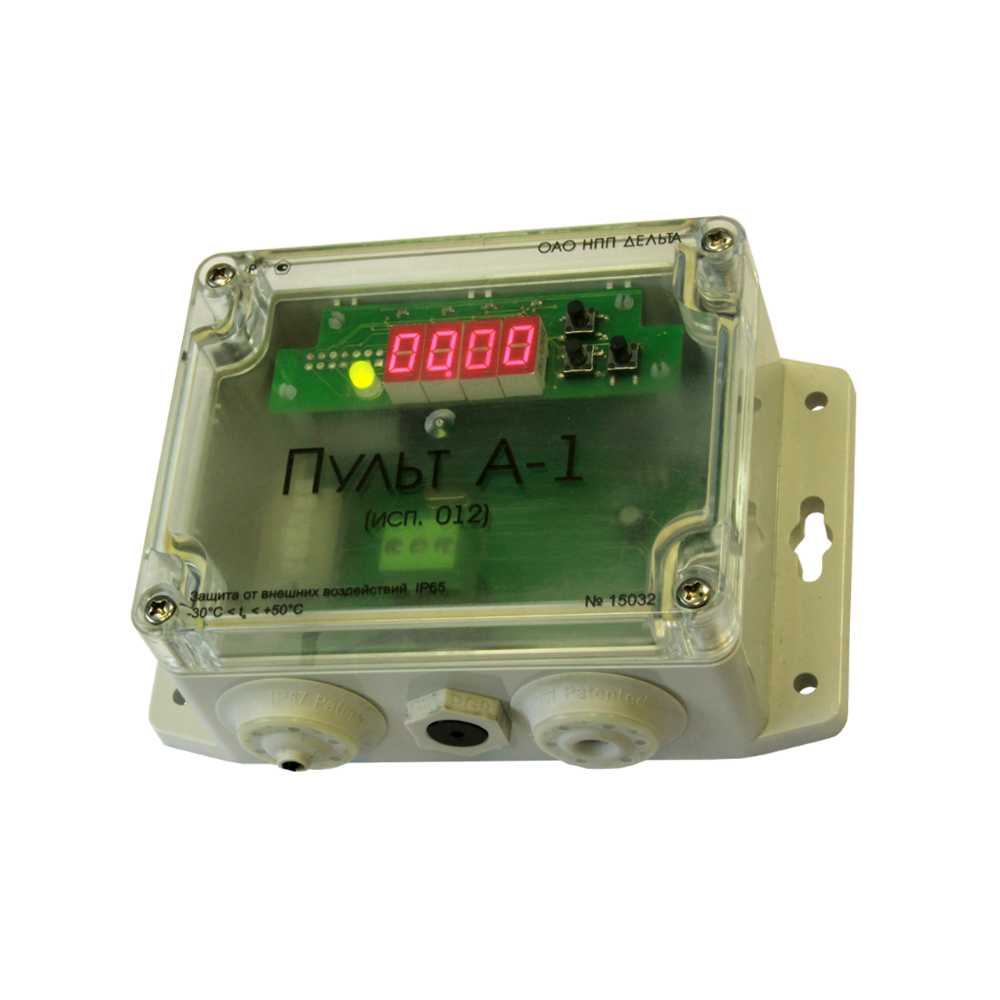

Пульт контроля с гермовводом (исполнение 012)



Применяется для подключения датчиков ИГС-98 с токовым выходом 4-20 мА. Обеспечивает перевод сигнала в заданные единицы измерения, отображение концентрации, управление внешними устройствами и обеспечивает звуковую и световую сигнализацию. Все настройки осуществляются программным способом.

На месте можно изменить пороги срабатывания прибора, при необходимости изменить токовый коэффициент перевода в концентрацию, как входного так и выходного сигналов. В случае некорректно проведенных изменений есть функция возврата к заводским настройкам.

Конструктивно пульт выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются кронштейны для крепления на стену.

— Встроенный барьер искрозащиты.

— Выходные сигналы: токовый выход 4 — 20 мА.
— Индикация: цифровая, световая, звуковая.
— Три выходных управляющих сигнала: Порог 1, Порог 2, Неисправность.

Порог 1 и Порог 2 выдают сигнал (Напряжение питания) в случае превышения соответствующих порогов. Если прибор исправен выход Неисправность выдает сигнал, в случае неисправности прибора или отсутствия питания сигнала нет. (Нагрузка не более 100 мА по каждому).
— Опция (не входит в комплект поставки) — внешний блок силовых реле на DIN-рейку.

— Габаритные размеры: 145х95х55 мм.

— Масса: 0,3 кг.
— Степень пылевлагозащиты: IP65.

— Диапазон рабочих температур: от -30 до +50°С.

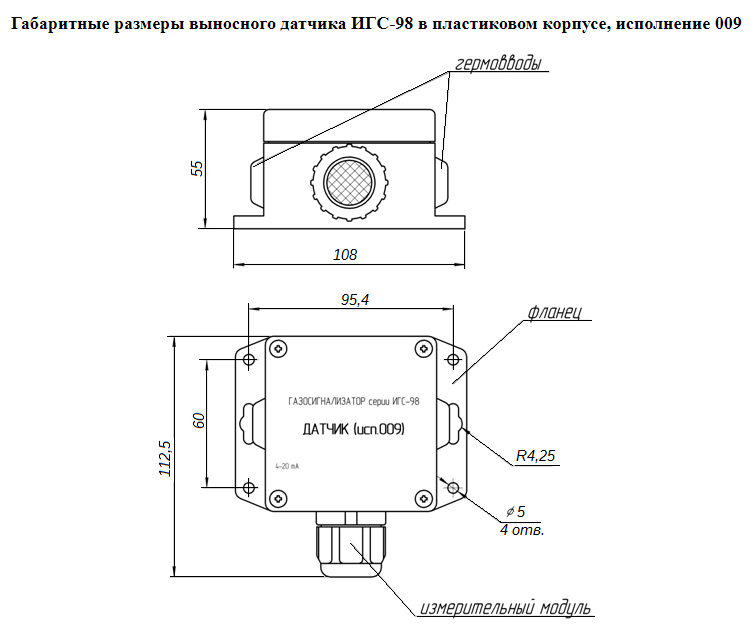

Выносной датчик серии ИГС-98 в пластиковом корпусе, исполнение 009



Стационарный выносной взрывозащищенный однокомпонентный датчик серии ИГС-98 в пластиковом корпусе предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на пульт контроля.

Датчик газа выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену.



— Напряжение питания — 24 В.

— Выходные сигналы: токовый выход 4-20 мА.

— Индикация: цифровая.

— Степень пылевлагозащиты: IP65.

— Степень взрывозащиты: 1ExdibIIBT4+H2X.

— Габаритные размеры: 115х108х55 мм.

— Масса: 0,35 кг.

— Диапазон рабочих температур — от -30°С до 50°С.

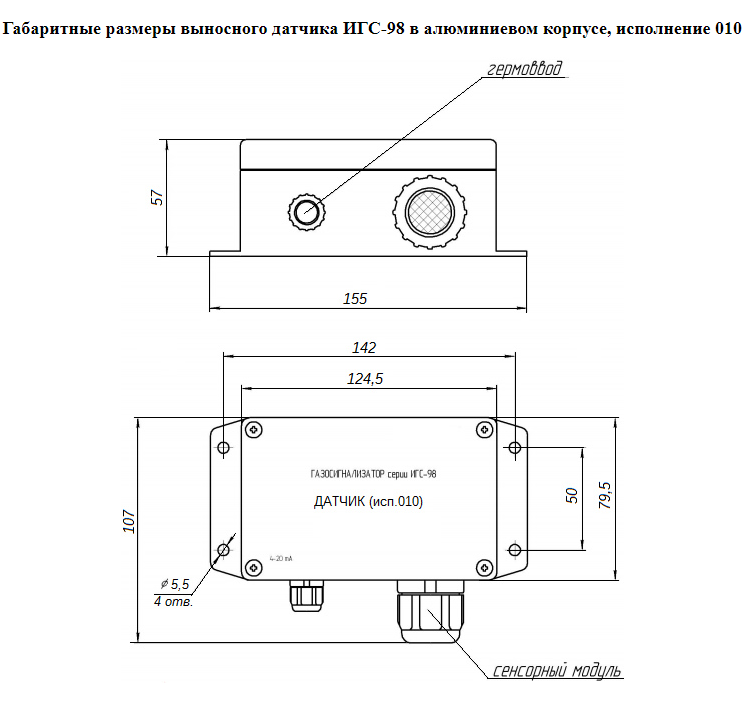

Выносной датчик серии ИГС-98 в алюминиевом корпусе, исполнение 010



Стационарный выносной взрывозащищенный однокомпонентный датчик серии ИГС-98 в в оранжевом корпусе из алюминия предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на пульт контроля.



— Напряжение питания — 24 В.

— Потребляемая мощность: до 1,5 Ватт.

— Выходные сигналы: токовый выход 4-20 мА.

— Индикация: отсутствует.

— Степень пылевлагозащиты: IP65.

— Степень взрывозащиты: 1ExdibIIBT4+H2X.

— Габаритные размеры: 155х108х57 мм.

— Масса: 0,65 кг.

— Диапазон рабочих температур — от -40°С до 50°С (на горючие газы с оптическим сенсором), от -30°С до 50°С (остальные газы).

— Срок службы сенсоров: до 3 лет.

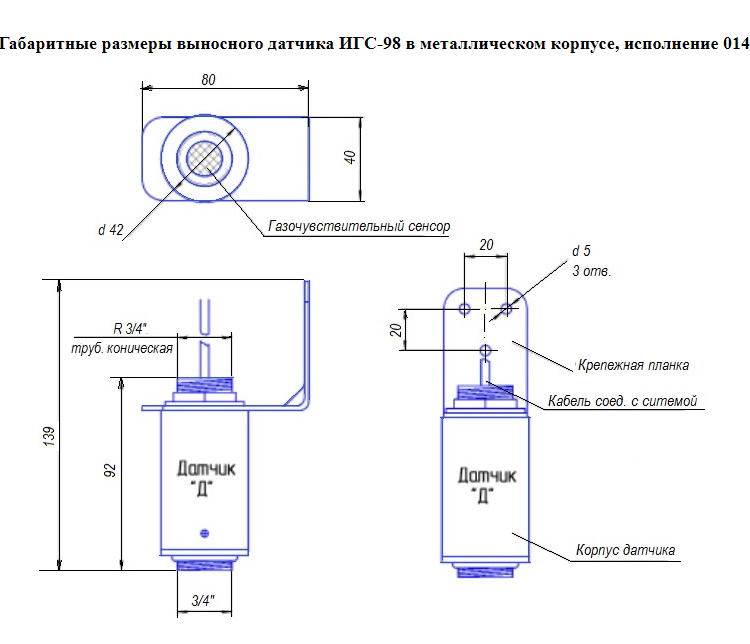

Выносные датчики серии ИГС-98 в металлическом корпусе, исполнение 014



Стационарный выносной взрывозащищенный однокомпонентный датчик  ИГС-98 в металлическом корпусе предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на пульт контроля. Датчики предназначены для работы во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты 1ExdiaIIBT4/H2X и нормативным документам регламентирующим применение оборудования во взрывоопасных зонах. Уровень взрывозащищенности датчика 1. Категория взрывоопасности смеси II.

Датчик конструктивно выполнен из стального нержавеющего цилиндра и может крепится к стене при помощи специального кронштейна, или при помощи соединительной резьбы вкручиваться в коммутационные модули КМ-002 и КМ-006 (коммутационный модули не входят в комплект поставки датчиков). Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Внутри датчика размещены чувствительный элемент и измерительная схема.



— Напряжение питания — 24 В.
— Диапазон рабочих напряжений питания — от 9 до 36 В.
— Потребляемая мощность — не более 0,9 Вт.

— Индикация: отсутствует.
— Материал корпуса датчика — AISI 304 нержавеющая сталь.

— Степень пылевлагозащиты — IP65.
— Маркировка взрывозащиты — 1ExdiaIIBT4/H2X.
— Габариты датчика — диаметр 42 мм. высота 92 мм.

— Масса — 0,6 кг.

— Диапазон рабочих температур — от -50°С до 75°С (на горючие газы с оптическим сенсором), от -30°С до 50°С (остальные газы).
— Гарантия — 1 год.



Поставляется в комплекте с кабелем МКШ длиной 1,8 м (кабель герметично впаян в цилиндр датчика).

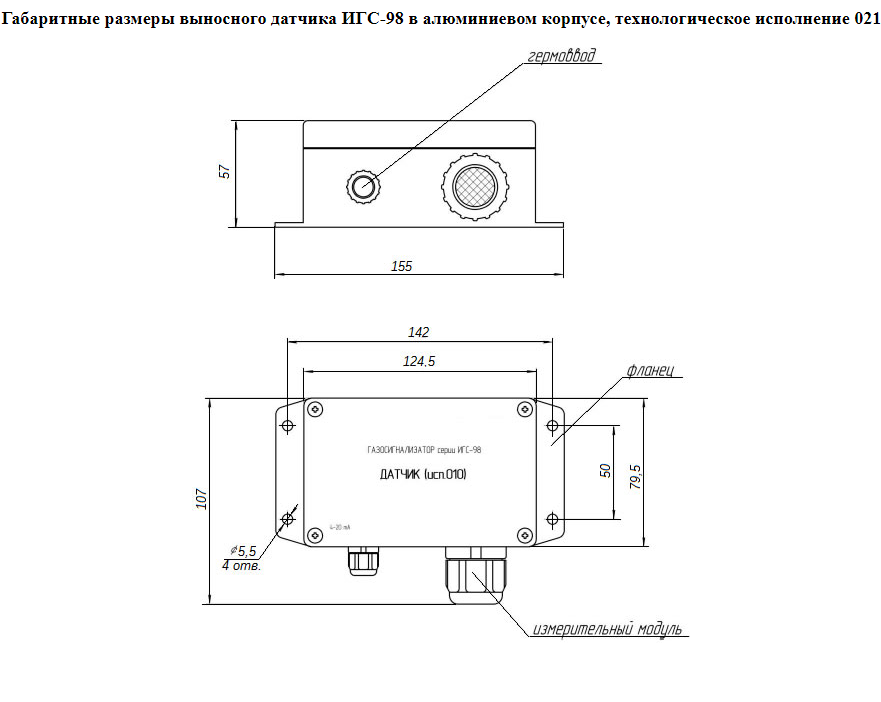

Выносные датчики серии ИГС-98 в алюминиевом корпусе, технологическое исполнение 021



Стационарный выносной взрывозащищенный однокомпонентный датчик  ИГС-98 в алюминиевом корпусе предназначен для непрерывного автоматического измерения содержания токсичных, горючих газов или опасных газов (кислород, диоксид углерода) в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на пульт контроля.

Конструктивно датчик газа выполнен в оранжевом корпусе из алюминия.

На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата.

Под крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

Для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги.



— Напряжение питания — 24 В от внешнего источника.
— Потребляемая мощность — до 1,5 Вт.

— Выходные сигналы: токовый выход 4-20 мА.

— Индикация: отсутствует.

— Степень пылевлагозащиты — IP65.
— Маркировка взрывозащиты — 1ExdibIIBT4+H2X.
— Габариты датчика — 155х108х57 мм.

— Масса — 0,65 кг.

— Диапазон рабочих температур — от -40°С до 50°С (на горючие газы с оптическим сенсором), от -30°С до 50°С (остальные газы).

— Срок службы сенсоров — до 3-х лет.
— Гарантийный срок эксплуатации — 1 год.

Коммутационный модуль КМ-006 взрывозащищенный



Взрывозащищенный коммутационный модуль КММ-006 применяется для подключения взрывозащищенных датчиков ИГС-98 в металлическом корпусе в системах контроля концентрации газов А-1 а так же для протяжки и разветвления кабеля и проводов в трубных системах.

Материал корпуса КММ-006 — сталь, позволяющая применять коммутационный модуль в особо агрессивных средах, включая морские условия. Модуль также можно заказать в комплекте с клеммными зажимами, которые, в свою очередь, могут быть пронумерованы и объединены в блоки.

Конструкция КММ-006 позволяет монтировать его на стены и потолок.

Коммутационный модуль укомплектован: внутренним и внешним зажимом заземления из нержавеющей стали, прижимным винтом из нержавеющей стали для фиксации крышки коробки, уплотнительным кольцом для обеспечения защиты IP65, внешним антиторсионным зажимом.



— Количеством отверстий- 3, каждое диаметром 3/4″.

— Габаритные размеры КММ-006: 138х72х101 мм.



Обязательная часть к датчикам ИГС-98 в металлическом корпусе.



Блок питания 0,6 А на DIN-рейку



Блок питания 0,25 А для питания от сети 220 В



Выносной блок силового реле (промежуточное реле, 2 перекидных конакта) на DIN-рейку и соединительные кабели — дополнительное оснащение

Характеристики нагрузки блока реле — 10А, 250VAC Uупр.-24В

Корпус для монтажа с DIN-рейкой (на 4 модуля)



Степень пылевлагозащиты: IP67.



— блок реле — 1 модуль,

— блок питания 1 модуль.

Принцип действия выносных датчиков серии ИГС-98

Принцип действия схемы контроля концентраций кислорода (О2) и токсичных газов основан на амперометрическом методе измерения, при которомэлектрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.

Принцип действия схемы с оптическим датчиком основан на преобразовании электрического сигнала от сенсора в нормированное напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора как на метан или углеводороды (СН), так и на другие опасные газы (СО2).

Установка выносных датчиков газосигнализатора А-1

Высота установки выносных датчиков ИГС-98 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной — 150 см, для идущего по проходу — 180 см.

Располагать выносные датчики ИГС-98 необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении газосигнализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0,1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха — угарному газу, азоту и кислороду.

Технические характеристики А-1 (серия ИГС-98):

Характеристики А-1 Характеристики А-1
Число подключаемых выносных датчиков (каналов измерения газов) 1
Выходные сигналы газосигнализатора А-1 токовый 4-20мА3 мини-реле (на пульте)
Напряжение питания, В:
— пульт контроля— выносной датчик
24 В или 220 В (если комплектуется блоком-адаптером питания)

24 В

Потребляемая мощность 1,5 Вт
Количество блоков силовых реле, подключаемых к пульту до 2 шт. (1 на каждый порог)
Индикация газосигнализатора А-1— пульт контроля

— датчик исп. 009

— датчик исп. 010, 014, 021

цифровая, световая, звуковая

цифровая

без индикации

Межповерочный интервал газосигнализатора А-1, мес. 12
Гарантийный срок эксплуатации, мес. 12
Срок службы сенсоров, лет до 3
Температура окружающей среды:— пульт контроля



— выносные датчики в пластиковом корпусе, исп. 009



— выносные датчики в алюминиевом корпусе, исп.010, исп.021





— выносные датчики в металлическом корпусе, исп.014

от -30 до +50°С



от -30 до +50°С



от -40°С до 50°С (на горючие газы с оптическим сенсором)

от -30°С до 50°С (остальные газы)



от -50°С до 75°С (на горючие газы с оптическим сенсором)

от -30°С до 50°С (остальные газы)

Относительная влажность воздуха 30 — 95 % без конденсации
Атмосферное давление 84 — 120 кПа

Комплектация А-1 (серия ИГС-98):

Наименование изделия Кол-во Примечание
1. Пульт контроля А-1 с гермовводом (исп. 012) 1 шт.
2. Выносной датчик:— датчик серии ИГС-98 в пластиковом корпусе, исп.009

— датчик серии ИГС-98 в алюминиевом корпусе, исп.010

— датчик серии ИГС-98 в металлическом корпусе, исп.014

— датчик серии ИГС-98 в алюминиевом корпусе, технологическое исп.021

1 шт. модификация определяется при заказе
3. Кабель МКШ 3*0,35 мм2 для выносных датчиков ИГС-98 исп. 014 (кабель герметично впаян в цилиндр датчика) шт. (м) по умолчанию — 1,8 м(под заказ — до 2100 м)
4. Паспорт 1 экз.
5. Руководство по эксплуатации 1 экз.
6. Методика поверки 1 экз.
Дополнительно, под заказ для газосигнализатора А-1 поставляются:
7. Выносной блок силового реле 24В, 10А на DIN-рейку до 2 шт.
8. Блок питания 0,6 А 24 В на DIN-рейку 1 шт.
9. Блок питания 0,25 А 24 В 1 шт.
10. Корпус для монтажа (до 4-х модулей) 1 шт.
11. Кабель МКШ 3*0,35 мм2 для выносных датчиков ИГС-98 (кабель герметично впаян в цилиндр датчика) шт. (м) (длина до 2100 м)
12. Коммутационный модуль КМ-006 (обязательная часть к датчикам ИГС-98 в металлическом корпусе исп.014), стальной корпус, взрывозащищенный 1 шт.

Максимальная длина линии связи — 2100 м.

Марка кабеля — для комплектации стационарных датчиков ИГС-98 в исполнении 009, 010, 014, 021 и других, где используются гермовводы, применять только кабель МКШ 3*0,35 мм2.

Кабель UTP4 категории 5Е «витая пара» (кабель распаянный) будет применяться в новых датчиках ИГС-98 исполнение 018 и пульте А-1 исполнение 014, где будут использоваться разъемы RJ-45. Максимальная длина линии связи с кабелем UTP4 cat.5E — 1200 — 1500 м.
