Главная Товары Акустический контроль Акустические толщиномеры Толщиномер электромагнитно-акустический (ЭМА) УТ-3М-ЭМА

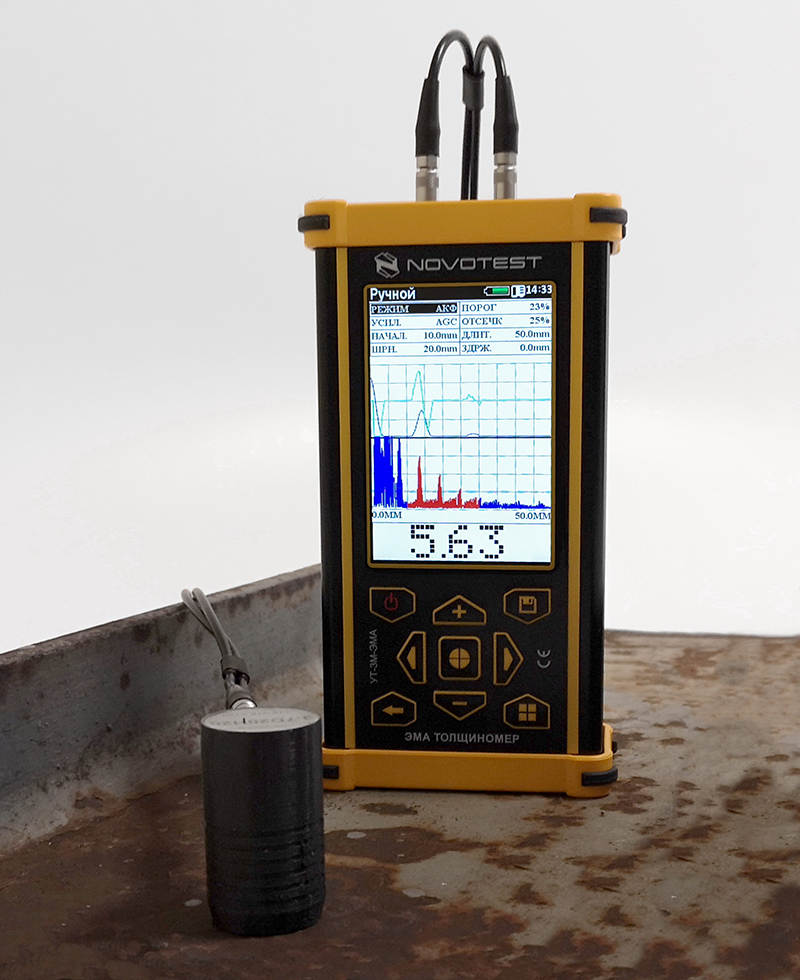

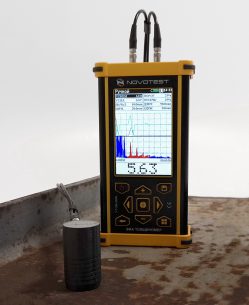

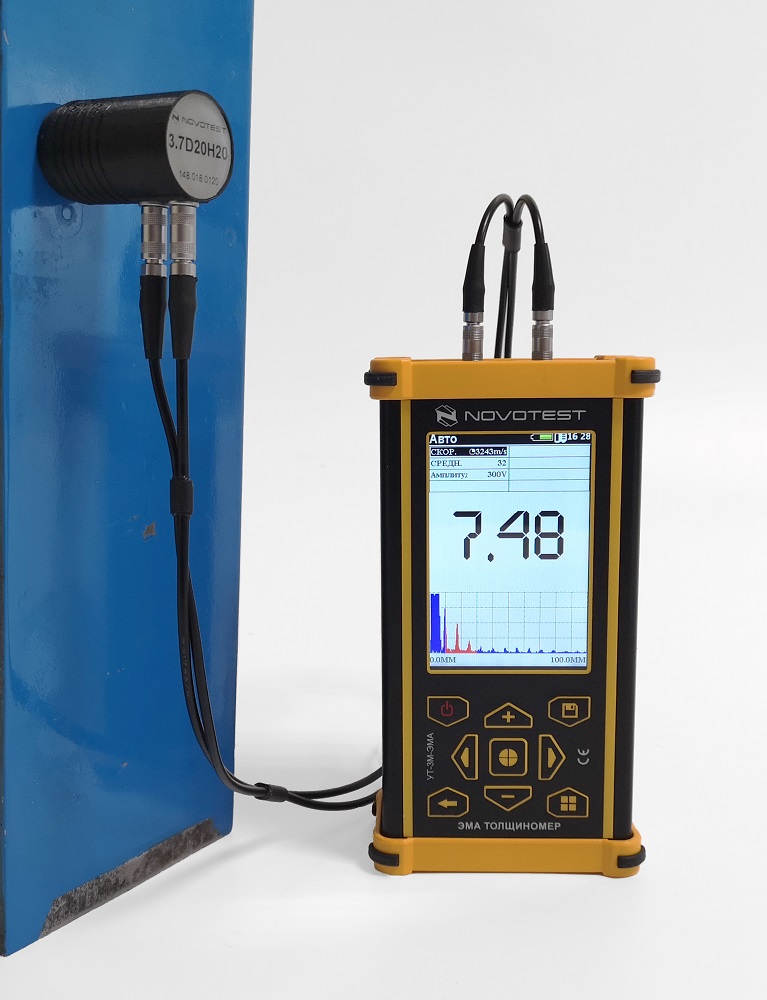

Электромагнитно-акустический толщиномер позволяет проводить измерение толщины металлических изделий без использования контактной жидкости, через слой покрытия или ржавчины. Этим он выгодно отличается от стандартных ультразвуковых толщиномеров. Также необходимо отметить, что ЭМА толщиномер позволяет проводить измерение толщины через существенный зазор — до 6мм, таким образом появляется возможность проведения измерений толщины бесконтактно.

Конструкция датчика ЭМА толщиномера включает в себя постоянный магнит. В зависимости от типа датчика в него устанавливаются магниты с различной силой. Чем более мощный магнит используется, тем более толстым может быть зазор между датчиком и объектом контроля. Однако, применение чрезмерно сильных магнитов усложняет работу оператора, т.к. датчик необходимо устанавливать на изделие аккуратно и прикладывать усилия для его снятия с объекта контроля. В ЭМА толщиномере NOVOTEST применены оригинальные схемотехнические решения, новые современные высокопроизводительные ПЛИС микросхемы, а также цифровые методы обработки сигналов, которые позволили получить высокую чувствительность, широкий диапазон измерения при использования слабых магнитов.

Бесконтактный толщиномер производится в прочном и легком металлическом корпусе. По специальному заказу толщиномер может быть изготовлен в пыле и влагозащищенном исполнении IP65. Толщиномер снабжен литий-ионным аккумуляторов большой емкости, что позволило обеспечить продолжительное время автономной работы. По специальному заказу емкость аккумулятора может быть дополнительно увеличена, что позволит работать до 30 часов от одной зарядки аккумулятора.

Особенности УТ-3М-ЭМА:

  • Диапазон измерения толщины: от 0.6 до 200 мм;
  • Возможность измерения через ржавчину, покрытие, зазор: до 6мм;
  • Корпус: металлический, прочный, легкий;
  • Экран: цветной 3.5 дюйма, яркий для работы на солнце;
  • Документирование результатов: внутренняя память, связь с ПК;
  • Гарантия: 3 года;

Существенным преимуществом по сравнению с аналогами является уникальный автоматический режим работы толщиномера. Прибор автоматически анализирует измеряемые сигналы, выбирает требуемый метод измерения, регулирует параметры приемного тракта и выводит измеренную толщину крупными цифрами на экране приборе. Даже неподготовленный пользователь в автоматическом режиме сможет точно и быстро измерять толщину различных металлических конструкций и изделий.

Необходимо также обратить внимание на то, что в приборе реализован режим B-scan, который позволяет получить профиль изделия в графическом виде, удобном для восприятия. Используя специализированную каретку для датчика становится возможным проведения сканирования протяженных объектов и получения профиля толщины.

В случаях, когда необходимо проводить разбраковку изделий с четко установленными толщинами (минимальными, максимальными), при выходе за которые принимается решение о браке, используется специальный контрольный режим работы толщиномера. Оператор устанавливает минимальный и максимальные пороги и при измерении толщины на экране прибора видит графическое представление измеренной толщины, получает сигнализацию при выходе измеренной толщины за пороги. а также может оценить коррозионные повреждения в процентах от номинальной толщины изделия.

Для экспертного контроля в приборе существует возможность проведения ручных измерений всеми известными способами — с использованием автокорелляционного метода (АКФ), измерением между двумя максимальными сигналами в стробе, эхо методом по переходу через ноль, методом эхо-эхо с переходом через ноль.

Для калибровки прибора существует специальный режим автокалибровки на стандартном образце толщины.

Диапазон измеряемых толщин (в зависимости от преобразователя), мм 0,6 — 200
 Диапазон установки скорости ультразвука, м/с 100 — 9999
 Допустимый зазор между датчиком и объектом контроля  до 6мм
 Дискретность отсчета на цифровом индикаторе, мм  0,01
 Режимы измерения
Автокорелляционный (АКФ)
Эхо
Эхо-эхо (двойное эхо)
Пик-Пик
 Габаритные размеры блока обработки информации, не более, мм
 Питание от встроенного литий-ионного аккумулятора
 Время непрерывной работы, не менее, ч 8
 Масса электронного блока с батареей, не более, кг
 Размер графического индикатора 3.5 дюйма
 Рабочий диапазон температур блока обработки информации, ° С  от -20 до +50
 Влажность воздуха, не более 98 %, при 35 °С
  • Электроннный блок ЭМА-толщиномера УТ-3М-ЭМА
  • ЭМА преобразователь стандартный Э20Н20
  • Кабель 2 Лемо — 2 Лемо
  • Кабель связи с ПК
  • Зарядное устройство
  • Упаковка.
