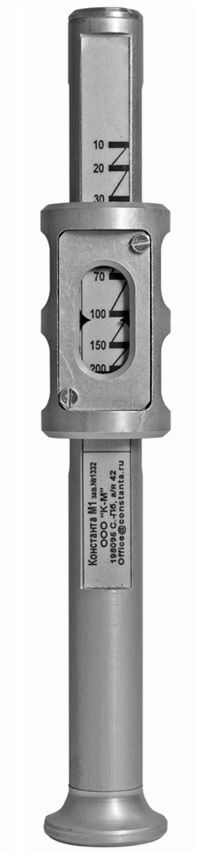

Толщиномер покрытий Константа М1

Магнитный толщиномер-карандаш Константа М1 предназначен для оперативного измерения толщины отвердевших немагнитных покрытий, нанесенных на изделия из ферромагнитных металлов.

Особенности:

• простота и надежность в работе;
• возможность калибровки.

Принцип измерения

Основан на определении величины удлинения пружины, при котором происходит отрыв магнита от ферромагнитного основания.

Принцип действия

Основан на отрыве постоянного магнита с помощью тарированной пружины от ферромагнитного основания. Толщина покрытия определяется по удлинению пружины (силе, необходимой для отрыва магнита от основания).

Методика измерения:

• Перед началом измерения с помощью движка переместить магнит вниз относительно опорного корпуса и удалить с шаровой поверхности магнита случайно попавшую металлическую пыль и другие загрязнения липким материалом.
• В начале измерения плотно прижать опорный корпус толщиномера к покрытию изделия, при этом магнит должен примагнититься к изделию.
• Плавно поднимать движок относительно шкалы упорного корпуса до момента отрыва магнита от покрытия. Момент отрыва фиксируется по удару оторвавшегося магнита о подвижный корпус.
• Считать показания магнитного толщиномера по шкале в соответствии с положением указателя, расположенного на движке.
