Главная Товары Вихретоковый контроль Дефектоскопы вихретоковые Ультразвуковой и вихретоковый дефектоскоп УД3-103ВД

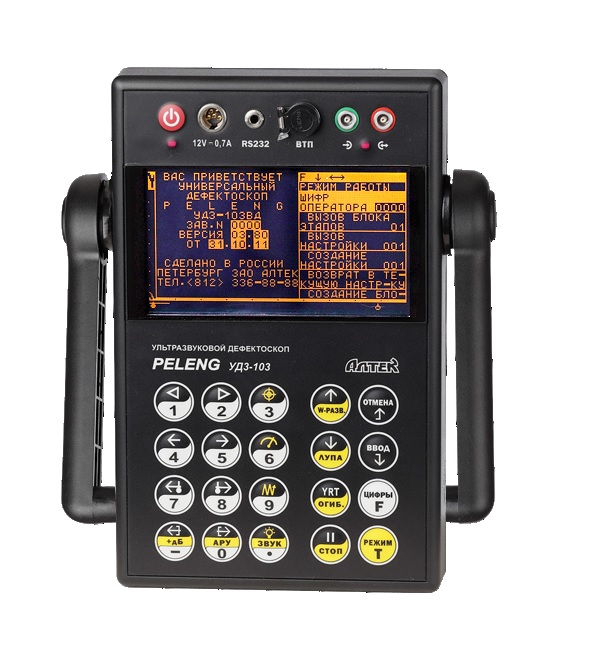

УД3-103 — прибор, созданный коллективом ученых и инженеров научно-промышленной группы «Алтек», ведущих разработки в сфере неразрушающего контроля. УД3-103ВД — это модификация в семействе дефектоскопов «PELENG», обеспечивающая возможность комбинированного контроля с использованием ультразвуковой и вихретоковой технологии выявления дефектов.

Энергонезависимая память дефектоскопа позволяет хранить настройки, протоколы разверток и отчеты о контроле, обеспеченные кодовой защитой от несанкционированного изменения параметров или удаления. Реализована также возможность подключения дефектоскопа к персональному компьютеру для сохранения результатов контроля в единой базе данных.

Дефектоскоп УД3-103 выпускается в нескольких версиях, адаптированных для использования прибора в газовой, нефтяной и судостроительной промышленности, а также в версии «универсальная» — как дефектоскоп общего назначения. Все дефектоскопы семейства «PELENG» официально разрешены к использованию в качестве приборов неразрушающего контроля на территории России, Украины, Беларуси и Казахстана.

Специализированные версии:

  • для нефтяной и газовой промышленности (ВСН-012 и другие инструкции по контролю трубопроводов, в том числе полиэтиленовых)
  • для судостроительной промышленности (контроль сварных швов и основного металла стальных, алюминиевых и титановых корпусов судов)
  • для приемочного контроля железнодорожных осей и колес (в соответствии с РД 32.144-2000 и сопутствующими документами)

Представление информации на экране:

  • А-развертка
  • В-развертка (визуализация контролируемого сечения)
  • W-развертка (изображение хода лучей с указанием мест расположения дефектов)
  • характеристики дефекта (координаты, эквивалентная площадь или диаметр, коэффициент выявляемости, амплитуда сигнала). Максимальный сигнал выделен автоматической измерительной меткой
  • измерение параметров любого сигнала в ручном режиме (ручная измерительная метка)
  • одновременное отображение двух стробов, каждый из которых может работать по эхо, теневому или зеркально-теневому методам
  • автоматическая световая и звуковая сигнализация дефекта

Автоматические режимы:

  • длительность развертки может быть установлена дефектоскопом автоматически, исходя из длительности строба.
  • установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода
  • корректировка частоты следования зондирующих импульсов
  • полуавтоматический режим настройки глубиномера и чувствительности

Сервисные режимы и функции:

  • СТОП-КАДР заморозка всех сигналов на экране
  • ОГИБАЮЩАЯ все пришедшие сигналы остаются на экране
  • ЛУПА просмотр участка А-развертки в увеличенном масштабе
  • РАДИОСИГНАЛ просмотр сигнала в недетектированном виде
  • УЧЕТ КРИВИЗНЫ автоматический учет кривизны поверхности объекта контроля при расчете координат дефекта

Режим вихретоковый контроль

Дефектоскопы «PELENG» позволяют проводить не только ультразвуковой, но и вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Особенности режима:

  • частотный диапазон до 100 кГц
  • динамический и статический режимы контроля
  • сохранение протокола контроля в памяти дефектоскопа и его передача в ПЭВМ

Режим толщиномер:

  • разрешающая способность до 0,01 мм
  • минимальная измеряемая толщина 0,8 мм
  • измерения по первому донному сигналу или по двум донным сигналам
  • наличие А-развертки, позволяющее производить измерения в сложных случаях (большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие и т.п.)

Энергонезависимая память:

  • в память дефектоскопа можно записать протокол А-, В-развертки, отчет о контроле (в виде таблицы), отчет толщиномера
  • память дефектоскопа может содержать до 400 настроек
  • кодовая защита настроек от несанкционированного удаления или изменения параметров
  • для реализации многоэтапного контроля настройки можно объединить в блоки. При этом переход от одной настройки в блоке к другой происходит по нажатию одной кнопки
  • возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в базе данных

Встроенная обобщенная АРД-диаграмма позволяет:

  • настроить дефектоскоп на выявление дефектов заданного эквивалентного размера (эквивалентной площади или эквивалентного диаметра)
  • автоматически определять эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта
  • использовать для настройки отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине
  • автоматически настраивать временную регулировку чувствительности (ВРЧ) или криволинейный порог для объектов контроля больших размеров

Ультразвуковой и вихретоковый дефектоскоп УД3-103ВД характеристики:

 Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо
зеркальный
зеркально-теневой (ЗТМ)
 Методы вихретокового контроля, реализуемые дефек­то­ско­пом фазовый
амплитудный
 Режимы вихретокового контроля динамический
статический
 Количество ультразвуковых каналов 1
 Количество вихретоковых каналов 1
 Основной индикатор дефектоскопа экран ЭЛД
 Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
светодиод на панели дефектоскопа
светодиод на вихретоковом преобразователе
 Номинальное значение частоты УЗК, МГц 0,4;  0,62;  1,25;  1,8;  2,5;  5,0;  10,0
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды 120
          низкой амплитуды 4,5
 Частота следования зондирующих импульсов УЗК, Гц 25 … 5000
 Типы разверток
          в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
          в режиме вихретокового контроля бегущая развертка
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 … 80
 Диапазон регулировки усиления вихретокового канала, отн.ед. 0 … 63
 Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм 0,01
 Глубина (амплитуда) ВРЧ, дБ не более 60
 Частота вихретокового контроля, кГц 10 … 100
 Амплитуда сигнала задающего генератора вихретокового канала, В 0,8;  1,5;  3,4;  8,3
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0, мм 1 … 8850
 Длительность А-развертки, мкс
         минимальная 6
         максимальная 3048
 Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
 Диапазон измерения толщины (для изделий из стали), мм 3 … 5000
 Диапазон рабочих температур окружающего воздуха, С -20 … +50
 Масса, кг, не более: 1,2
 Габаритные размеры, мм, не более: 140x220x42

Ультразвуковой и вихретоковый дефектоскоп УД3-103ВД комплект поставки:

Комплект поставки УД3-103ВД (универсальная версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и универсальной версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6,П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-103ВД (нефтегазовая версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и нефтегазовой версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-103ВД (судостроительная версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и судостроительной версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–K12, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П121–5–70°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД3-103ВД (версия приемочный контроль)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «приемочный контроль»
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П121–2,5–40°-091, П121–2,5–50°–091, П121–2,5–50°–091,П111–5–К6
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Кейс для всего комплекта
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
