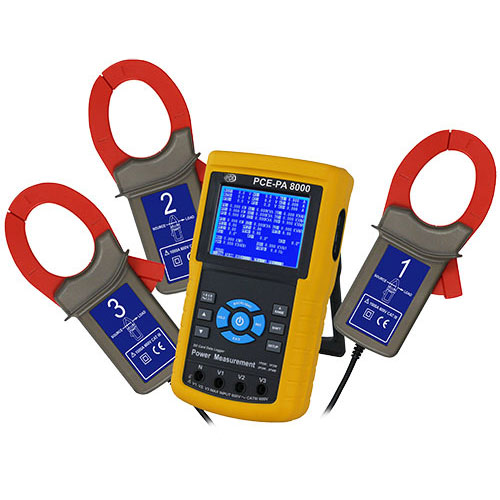

Анализатор качества электроэнергии и ваттметр PCE-PA 8000

         Анализатор PCE-PA 8000 позволяет проводить измерения в однофазной и трехфазной схемах. С помощью данного прибора Вы можете производить более длительные измерения. Значения измерений сохраняются в формате xls на SD-карту прибора, затем Вы с легкостью сможете проанализировать данные на компьютере. Частоту измерений можно настроить — от 2 до 7200 секунд. Анализатор также измеряет электроэнергию и определить коэффициент электрической мощности и фазовый угол. Зажимы прибора могут использоваться для кабелей диаметром в 50мм. Анализатор PCE-PA 8000 идеально подходит для применения в электросетях. Дисплей размером в 3.7 дюйма позволяет прочитать все измеренные значения для быстрого анализа, а также отображает ток, напряжение и электроэнергию.

  •  Анализ электросети 3 фаз/ 4 проводников 3 фаз/ 3 проводников, 1 фазы/ 2 проводников, 1 фазы/ 3 проводников
  • измеряет истинное значение тока и напряжения
  •  измеряет активную, фиксируемую и реактивную мощность
  • коэффициент мощности, фазовый угол
  •  измеряет напряжение до 600 В
  •  измеряет ток до 1200 А
  •  отвечает стандартам IEC 1010 и CAT III 600V
  •  встроенный таймер и календарь для сохранения данных
  • измеренные значения сохраняются на SD карту
  •  данные сохраняются в формате Excel для оценки
  •  данные можно перенести на ПК через кабель для передачи данных
  • большой ЖК-дисплей 3.7 дюймов

Меры безопасности при работе с прибором:

  • не используйте прибор, зажимы и кабели, если видите, что они повреждены
  • не подвергайте прибор ударам и другому механическому воздействию, работайте с ним аккуратно
  • перед включением прибора дайте ему акклиматизироваться в окружающей среде, в которой он будет использоваться. Это особенно важно, если прибор перемещают из холодных условий в жаркие и наоборот
  • ремонтировать прибор могут только квалифицированные техники PCE-Group
  • не кладите прибор дисплеем вниз, чтобы не повредить клавиатуру
  • используйте прибор в помещении. Использовать прибор на открытом воздухе можно только при сухой погоде
  • не подвергайте прибор во время работы прямым солнечным лучам, высокой температуре, высокой влажности или конденсации
  • этот прибор не имеет защиты от воды или пыли
  • не подвергайте прибор воздействию агрессивной среды или едкого газа
  • никогда не работайте с прибором влажными руками
  • всегда надевайте защитный костюм при работе с прибором
  • перед подключением измерительного кабеля или зажимов всегда в первую очередь отключайте устройство
  • во избежание повреждения или короткого замыкания оставить объект измеряться без тока до подключения анализатора или зажимов
  • входы не отделены друг от друга.
  • удалите все измеренные линии, которые не используются в процессе установки.
  • сначала подключите измерительный кабель к анализатору, а затем к измеряемому объекту
  • аккуратно сложите измерительные кабели после использования

Технические характеристики

Напряжение (AC V)
Диапазон измеренияРазрешениеТочность
10 V … 600 V (фазное напряжение)

0.1 V

±(0.5 % + 0.5 V)

10 V … 600 V (фазное напряжение)
Ток (AC А)
Диапазон измеренияРазрешениеТочность
20 А0.001 A (<10 A)

0.01 A (≥10 A)

±(0.5 % + 0.1 V)
200 А0.01 A (<100 A)

0.1 A (≥100 A)

±(0.5 % + 0.5 A)
1200 А0.1 A (<1000 A)

1 A (≥1000 A)

±(0.5 A + 5 A)
Активная мощность
Диапазон измеренияРазрешениеТочность
0 KW … 9.999 KW0.001 KW±(1 % + 0.008 KW)
10 KW … 99.99 KW0.01 KW±(1 % + 0.008 KW)
100 KW … 999.9 KW0.1 KW±(1 % + 0.8 KW)
1 MW … 9.999 MW0.001 MW±(1 % + 0.008 MW)
Фиксируемая мощность
Диапазон измеренияРазрешениеТочность
0 KVA … 9.999 KVA0.001 KVA±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA0.01 KVA±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA0.1 KVA±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA0.001 MVA±(1 % + 0.008 MVA)
Реактивная мощность
Диапазон измеренияРазрешениеТочность
0 KVAR … 9.999 KVAR0.001 KVAR±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR0.01 KVAR±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR0.1 KVAR±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR0.001 MVAR±(1 % + 0.008 MVAR)
Активная мощность
Диапазон измеренияРазрешениеТочность
0 KWh … 9.999 KWh0.001 KWh±(1 % + 0.008 KWh)
10 KWh … 99.99 KWh0.01 KWh±(1 % + 0.08 KWh)
100 KWh … 999.9 KWh0.1 KWh±(1 % + 0.8 KWh)
1 MWh… 9.999 MWh0.001 MWh±(1 % + 0.008 MWh)
Фиксируемая мощность
Диапазон измеренияРазрешениеТочность
0 KVAh … 9.999 KVAh0.001 KVAh±(2 % + 0.008 KVAh)
10 KVAh … 99.99 KVAh0.01 KVAh±(2 % + 0.08 KVAh)
100 KVAh … 999.9 KVAh0.1 KVAh±(2 % + 0.8 KVAh)
1 MVAh… 9.999 MVAh0.001 MVAh±(2 % + 0.008 MVAh)
Реактивная мощность
Диапазон измеренияРазрешениеТочность
0 KVARh … 9.999 KVARh0.001 KVARh±(2 % + 0.008 KVARh)
10 KVARh…99.99KVARh0.01 KVARh±(2 % + 0.08 KVARh)
100 KVARh … 999.9 KVARh0.1 KVARh±(2 % + 0.8 KVARh)
1 MVARh… 9.999 MVARh0.001 MVARh±(2 % + 0.008 MVARh)
Коэффициент мощности
Диапазон измеренияРазрешениеТочность
0 … 10.01±0.04
Фазовый угол
Диапазон измеренияРазрешениеТочность
-180º … 180º0.1º±1º
Частота
Диапазон измеренияРазрешениеТочность
45 Hz … 65 Hz0.1 Hz0.1 Hz
Основные технические характеристики
Дисплей3.7 » ЖК-дисплей (320 x 240 пикселей) светодиодная подсветка
Электрические свойстваAC V, AC A, активная мощность, фиксируемая мощность, коэффициент мощности, фазовый угол, частота сети
Диапазон напряжения10 V … 600 V AC, автоматический выбор диапазона
Безопасность/стандартыIEC1010CAT III 600V
Входное напряжение AC V10 MΩ
Рабочая частота токопроводящих зажимов40 Hz … 1 kHz
Измеренная рабочая частота токопроводящих зажимов45 Hz … 65 Hz
Защита от перегрузокАС V720 V среднеквадратичное значение
АС А1300 A с токоизмерительными клещами
ПамятьSD карта
Диапазон измерения1 секунда
Регистрация данныхSD
Диапазон измерения2 секунды — 7200 секунд
Вывод данныхUSB or RS-232, зависит от подключающего кабеля
Рабочая температура0 ºC … 50 ºC
Рабочая влажность<80 % H.r.
Питание8 x 1.5 V AA батареи / элемент питающей сети
Входной токПрибор: 300 mA DC

Зажим: 34 mA DC

Максимальный диаметр50 мм
ВесПрибор: 948 г (с батареями)

Зажим: 467 г (с кабелем)

ПараметрыПрибор: 225 x 125 x 64 мм



Зажим: 210 x 64 x 33 мм



Зажим: 86 мм (внешний)

Комплектация:

  • 1х анализатор электроэнергии PCE-PA 8000,
  • 3х токопроводящие зажимы,
  • 4х технологический кабель,
  • 4х зажим «крокодил»,
  • 1х SD-карты 2Гб,
  • 1х DC элементы питающей сети 9 V,
  • 8х батарей 1.5 В AA,
  • 1х кейс для переноски

Дополнительные аксессуары:

  •   Для тех компаний, которые хотят включить анализатор питания PCE-PA 8000 в набор инструментов для контроля качества или для ежегодной калибровки. Лабораторная калибровка ISO включает в себя сертификат, отвечающий требованиям внутреннего контроля качества ISO. Сведения о клиенте также отображены в калибровочной документации.
  • Адаптер USB-RS232
