Адгезиметр надрезов резак (адгезиметр-нож) ПРОМТ АН-Р
Загрузка...Адгезиметр надрезов резак ПРОМТ АН-Р (прежнее название Адгезиметр-нож ПРОМТ АН-1) используется для контроля адгезии покрытий методом параллельных и решетчатых надрезов. В основу метода положено определение характера и степени разрушения покрытия толщиной до 200 мкм (в зависимости от используемого для контроля нормативного документа) после нанесения на него параллельных или решетчатых надрезов. Шаг надрезов выдерживается использованием одного из трех видов двухсторонних многолезвийных ножей. Степень адгезии определяется по таблице предусмотренной используемым нормативом.
В стандартном комплекте прибора поставляются 3 вида двухсторонних шести-лезвийных ножа с шагом 1; 2 и 3 мм и ключ для их замены. Также возможна поставка прибора с 1 или несколькими ножами на выбор покупателя. Адгезиметр надрезов соответствует ГОСТ 15140-78, ГОСТ 31149-2014, ISO 2409, DIN 53151, ASTM D 3359, ASTM D 3002, BS 3900-E6, BS EN ISO 2409, NF T 30-038. Является модифицированной версией устройства NOVOTEST АН-1.
Это надежный и простой механический прибор представляющий из себя прорезиненную ручку с установленным на нее держателем, куда крепится двусторонний нож из закаленной стали. Держатель адгезиметра также выполнен из металла, ручка имеет углубления для удобного хвата. Использование двухсторонних ножей позволяет двоекратно увеличить ресурс стандартного комплекта, а возможность их заточки делает ПРОМТ АН-Р долговечным и надежным устройством для контроля адгезии методом надрезов. Адгезиметр не требует специальных навыков для работы с ним и позволяет оперативно контролировать качество покрытий в полевых и лабораторных (цеховых) условиях.
Назначение:
— определение степени адгезии лакокрасочных покрытий методом решетчатых и параллельных надрезов.
- соответствует ГОСТ
- простота использования
- наглядность полученных результатов
- возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
- 3 вида двухсторонних ножей в комплекте
- возможность заточки ножей
- таблицы определения адгезии в комплекте
- не требует специальных навыков для использования
- удобная прорезиненная ручка
- небольшой вес и размер
| Основные характеристики | |
| Стандарт | ГОСТ 15140-78, ГОСТ 31149-2014, ISO 2409, DIN 53151, ASTM D 3359, ASTM D 3002, BS 3900-E6, BS EN ISO 2409, NF T 30-038 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Количество ножей | 3 либо 1 |
| Шаг между рабочими лезвиями | 1; 2; 3 мм |
| Количество рабочих лезвий на ноже | 6 шт |
| Угол заточки лезвий | 30° ± 1° |
| Угол наклона лезвий | 12,5° ± 7,5° |
| Толщина покрытия | до 200 мкм |
| Баллы определения и оценки адгезии | 1-4 (по ГОСТ 15140 метод решетчатых надрезов) 0-5 (по ГОСТ 31149, ISO 2409, ISO 16276-2, ASTM D3359 метод решетчатых надрезов) 1-3 (по ГОСТ 15140 метод параллельных надрезов) |
| Габаритные размеры, не более | 170х50х50 мм |
| Масса, не более | 0,25 кг |
Соотношение толщины покрытия, материала основания и шага между прорезями в соответствии с
нормативными документами (метод решетчатых надрезов):
|
Толщина покрытия, мкм |
Материал основания |
Шаг между прорезями, мм |
Нормативный документ |
|
менее 60 |
твердое |
1 |
ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409 |
|
от 60 до 120 |
твердое |
2 |
ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409 |
|
от 50 до 125 |
твердое и мягкое |
2 |
ASTM D3359 |
|
от 120 до 200 |
металл |
3 |
ГОСТ 15140-78 |
Конструкция прибора:

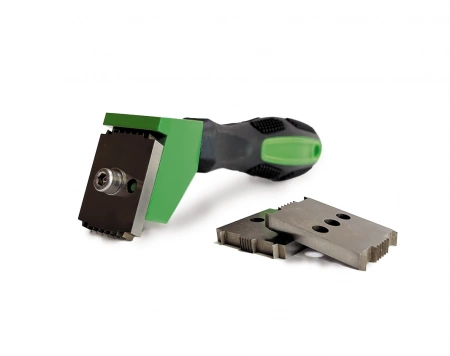

Конструктивно адгезиметр выполнен в виде ручки с держателем, на котором предусмотрено место для крепления сменных ножей, которые прикрепляются к ручке с помощью болта. В комплект прибора входят три многолезвийных двусторонних ножа с шагом между лезвиями 1, 2 и 3 мм.
На каждом ноже два комплекта одинаковых лезвий, поэтому при износе первого комплекта можно использовать новые лезвия с противоположной стороны ножа, для чего нужно его просто перевернуть.
1 – болт; 2 – нож; 3 – держатель; 4 – ручка; 5 – сменные ножи.
Применение адгезиметра надрезов резака ПРОМТ АН-Р по методу параллельных надрезов:

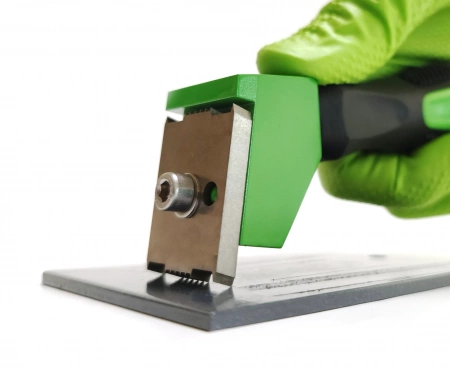

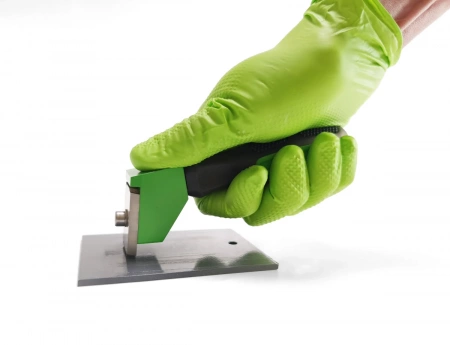

1. Поставить прибор на покрытие, прижать резак к покрытию, и с достаточно сильным нажимом провести резаком по покрытию на расстояние примерно 25 мм, прорезая покрытие до металла. Скорость резания должна быть от 20 до 40 мм/с;
2. Перпендикулярно надрезам приложить полоску липкой ленты размером 10х100 мм и плотно ее прижать, оставляя один конец полоски не приклеенным;
3. Быстрым движением ленту отрывают перпендикулярно от покрытия. Адгезию по методу параллельных надрезов оценивают по трехбалльной шкале.
Оценка адгезии в соответствии с ГОСТ 15410-78 (метод параллельных надрезов):
|
Балл |
Описание поверхности лакокрасочного покрытия после нанесения надрезов и снятия липкой ленты |
Внешний вид покрытия |
|
1 |
Края надрезов гладкие. |
|
|
2 |
Незначительное отслаивание пленки по ширине полосы вдоль надрезов (не более 0,5 мм). |
|
|
3 |
Отслаивание покрытия полосами. |
|
Применение адгезиметра надрезов резака ПРОМТ АН-Р по методу решетчатых надрезов:
1. Поставить прибор на покрытие, прижать резак к покрытию, и с достаточно сильным нажимом провести резаком по покрытию на расстояние примерно 25 мм, прорезая покрытие до металла. Скорость резания должна быть от 20 до 40 мм/с;
2. Аналогичным образом делают надрезы в перпендикулярном направлении. В результате на покрытии образуется решетка из квадратов одинакового размера;
3. Поверхность покрытия очистить мягкой кистью от отслоившихся кусочков, для этого проводят мягкой кистью по поверхности решетки в диагональном направлении по пять раз в прямом и обратном направлении;
4. Для твердых и деревянных поверхностей дополнительно используют адгезивную (липкую) ленту;
5. Используя лупу оценить адгезию по 4-х балльной системе в соответствии с ГОСТ 15140 или по 6-ти балльной в соответствии с ГОСТ 31149, ISO 2409, ASTM D3359 метод В.
Оценка адгезии в соответствии с ГОСТ 15410-78 (метод решетчатых надрезов)
|
Балл |
Описание |
Внешний вид поверхности |
|
1 |
Края надрезов полностью гладкие, нет признаков отслаивания ни в одном квадрате решетки |
|
|
2 |
Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5% поверхности решетки |
|
|
3 |
Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35% поверхности решетки |
|
|
4 |
Полное отслаивание покрытия или частичное, превышающее 35% поверхности решетки |
|
Оценка адгезии в соответствии с ГОСТ 31149-2014, ISO 2409 (метод решетчатых надрезов)
|
Балл |
Описание |
Внешний вид поверхности |
|
0 |
Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился. |
|
|
1 |
Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки. |
|
|
2 |
Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки. |
|
|
3 |
Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки. |
|
|
4 |
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки. |
|
|
5 |
Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы |
|
Оценка адгезии в соответствии по ASTM D3359 метод В (метод решетчатых надрезов):
|
Балл |
Описание |
Внешний вид поверхности надрезов с отслаиванием |
|
5B |
Края надрезов полностью гладкие, ни один из квадратов в решетке не отслоился. |
|
|
4В |
Отслоение мелких чешуек покрытия на пересечении надрезов. Площадь отслоений немного превышает 5 % площади решетки. |
|
|
3В |
Покрытие отслоилось вдоль краев и/или на пересечении надрезов. Площадь отслоений немного превышает 5 %, но не более 15 % площади решетки. |
|
|
2В |
Покрытие отслоилось частично или полностью на различных частях квадратов. Площадь отслоений превышает 15 %, но не более 35 % площади решетки. |
|
|
1В |
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью. Площадь отслоений превышает 35 %, но не более 65 % площади решетки. |
|
|
0В |
Любая степень отслаивания, которую нельзя классифицировать 4-ым баллом шкалы. |
|

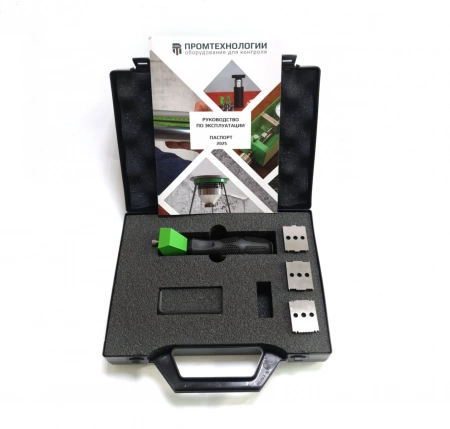

Стандартный комплект поставки:
- Адгезиметр
- 3 сменных многолезвийных ножа (1 мм, 2 мм и 3 мм) в стандартном комплекте/1 или несколько сменных многолезвийных ножа на выбор в специальном комплекте
- шестигранный ключ
- кейс
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление свидетельства о калибровке
- дополнительные ножи
