Главная Товары Контроль покрытий Адгезиметры Адгезиметры-ножи с круглой фрезой В7

Метод надреза (решётчатый или параллельный) является оптимальным способом экспресс-оценки адгезии (силы сцепления) однослойных и многослойных сухих покрытий (не текстурированных) толщиной до 250 мкм на металлических или полимерных основаниях. Это единственный способ оценить качество межслойной адгезии (основание-грунт-база-лак) в процессе производства изделий. Он заключается в нанесении на покрытии глубоких (прорезания насквозь до основания) параллельных надрезов в перпендикулярных направлениях. При методе одновременного параллельного надреза покрытия (в отличии от надреза покрытия ножом с одним лезвием) происходит сдвиг покрытия вдоль основания, на которое покрытие нанесено, что существенно увеличивает точность метода измерения адгезии. Место разреза очищается щёткой или с помощью клейкой ленты-скотча (в зависимости от используемой методики) По характеру и площади разрушения покрытия визуально определяется величина его адгезии по балльной системе.

В7-2202/3С Полный комплект, фреза 6 лезвий (шаг 1,5 мм) 23700 р
В7-2202/2С Полный комплект, фреза 11 лезвий (шаг 1 мм)
23700 р
В7-2202/6С Полный комплект, фреза 6 лезвий (шаг 3 мм)
23700 р
В7-2202/4С Полный комплект, фреза 6 лезвий (шаг 2 мм)
23700 р
В7-2202/1С Полный комплект, фреза 6 лезвий (шаг 1 мм)
23700 р
В7-2202/6Р Запасная фреза 6 лезвий, шаг между лезвиями 3 мм
9900 р
В7-2202/3Р Запасная фреза 6 лезвий, шаг между лезвиями 1,5 мм
9900 р
В7-2202/2Р Запасная фреза 11 лезвий, шаг между лезвиями 1 мм
9900 р
В7-2202/1Р Запасная фреза 6 лезвий, шаг между лезвиями 1 мм
9900 р
В7-2202/4Р Запасная фреза 6 лезвий, шаг между лезвиями 2 мм
9900 р

В стандарте ISO 2409 и ГОСТ 31149–2014 указывается, что необходимо сделать 6 линий надрезов и что расстояние между линиями надреза должно соответствовать толщине покрытия и типу подложки:

 Толщина покрытия  Расстояние между линиями надреза
 0-60 мкм  1 мм для твёрдых оснований (металлы)
 0-60 мкм  2 мм для мягких оснований (дерево, пластики, композиты)
 60-120 мкм  2 мм для твёрдых или мягких оснований
 120-250 мкм  3 мм для твёрдых или мягких оснований



 Страна, ответственная организация   Номер в госреестре
 Российская Федерация, Росстандарт не подлежит внесению в реестр
 Российская Федерация, АО «РЖД» не подлежит внесению в реестр
 Республика Беларусь, Госстандарт не подлежит внесению в реестр
 Республика Казахстан, КазИнМетр не подлежит внесению в реестр
Иные регистры, удостоверения, заключения, разрешения и пр.
отсутствуют

По методике ASTM D3359:

  • требуется 11 линий надрезов;
  • резак 1 мм для покрытий толщиной до 50 мкм;
  • резак 2 мм для покрытий толщиной от 50 до 125 мкм.

Рабочие лезвия ножей изготавливаются из закалённой стали, поэтому режущие кромки остаются острыми, а частота замены ножей сокращается. Для измерения адгезии покрытий предлагается два типа ножей: адгезиметры-ножи с плоским резаком и адгезиметры-ножи с круглой фрезой.

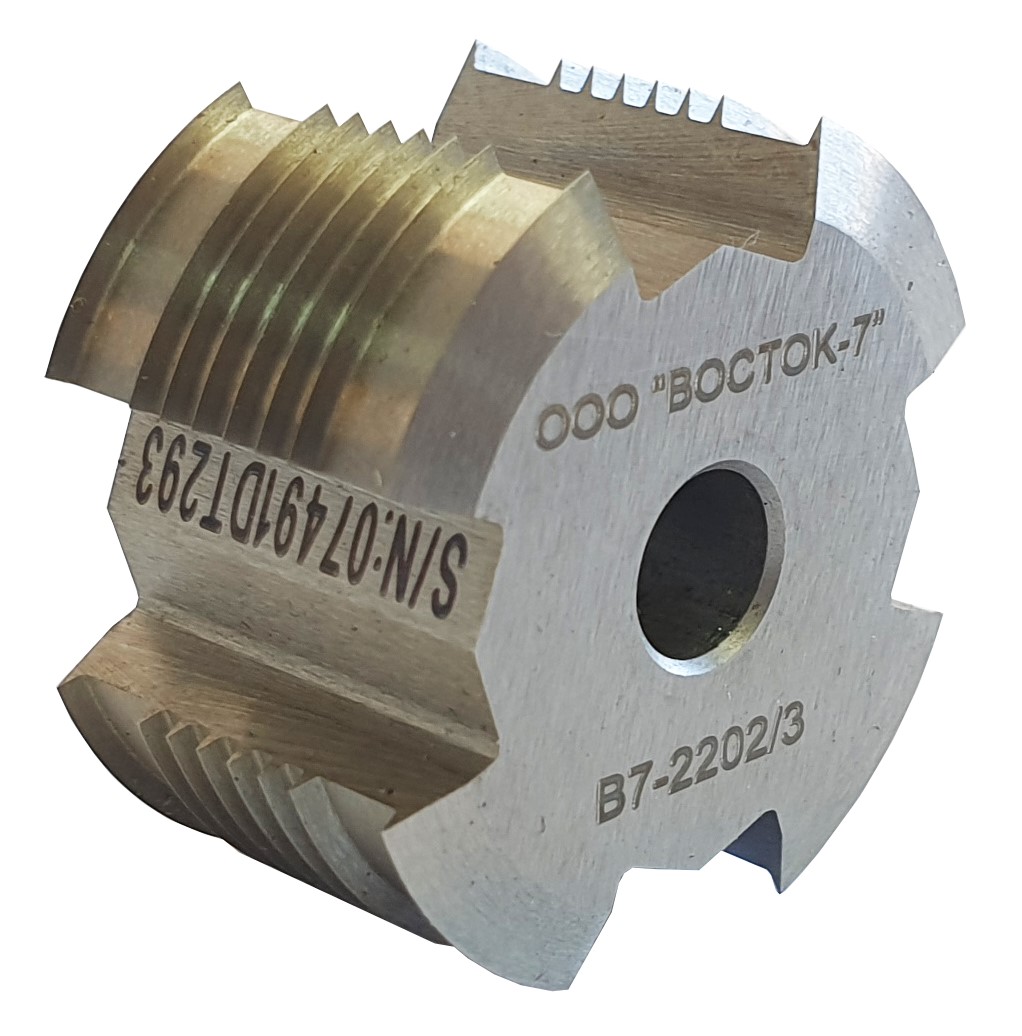

Адгезиметры-ножи с круглой фрезой оснащены роликовой фрезой. Они оптимально подходят для измерения адгезии на плоских поверхностях изделий. Рекомендуется применять их для контроля и испытания адгезии покрытий на образцовых пластинах в лабораторных условиях.

Адгезиметры-ножи оснащаются износостойкими многолезвийными фрезами из высококачественной закалённой стали. Фрезы имеют 6 или 11 режущих рабочих лезвий с расстоянием 1 мм, 1,5 мм, 2 мм и 3 мм между собой. Наличие 8-ми режущих кромок (углов/граней) является неоспоримым преимуществом таких фрез т. к. после износа текущей кромки диск фрезы при помощи шестигранного ключа легко поворачивается для использования следующей новой кромки. Это очень важно, поскольку надрез покрытия производится до основания изделия, а оно может изготавливаться из металлов и сплавов высокой твёрдости. Выбор необходимой модификации адгезиметра-ножа производится в зависимости от толщин тестируемых покрытий согласно таблице в технических характеристиках изделия.

Адгезиметры-ножи с круглой фрезой безопаснее, удобнее и быстрее в замерах, а также более долговечны в эксплуатации, нежели адгезиметры-ножи с плоским резаком, соответствуют стандартам ГОСТ 15140, ISO2409, ISO16276-2, ASTM D3359-B, GB/T9286-98, BS 3900 E6, JIS K 5600-5-6. Ближайшие аналоги –тестеры адгезии Elcometer 1542, BYK.

Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:

 Артикул  Описание
 В7-2202/1С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 1 мм
 В7-2202/2С  Полный комплект, включая фрезу 11 лезвий, шаг между лезвиями 1 мм
 В7-2202/3С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 1,5 мм
 В7-2202/4С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 2 мм
 В7-2202/6С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 3 мм
 В7-2202/1Р  Запасная фреза 6 лезвий, шаг между лезвиями 1 мм
 В7-2202/2Р  Запасная фреза 11 лезвий, шаг между лезвиями 1 мм
 В7-2202/3Р  Запасная фреза 6 лезвий, шаг между лезвиями 1,5 мм
 В7-2202/4Р  Запасная фреза 6 лезвий, шаг между лезвиями 2 мм
 В7-2202/6Р  Запасная фреза 6 лезвий, шаг между лезвиями 3 мм

Технические характеристики адгезиметров-ножей с круглой фрезой В7:

Адгезиметры-ножи с круглой фрезой

Фреза, модель

Шаг между лезвиями, мм

К-во рабочих лезвий, шт.

К-во рабочих кромок, шт.

Толщина покрытия, мкм, тип подложки

В7-2202/1

1

6

8

0–60, для твёрдых подложек (напр. металла или пластмассы)

В7-2202/2

1

11

8

0–60, для твёрдых подложек, 100 надрезов позволяют высчитать результат замера в %

В7-2202/3

1,5

6

8

0–60, промежуточный: подходит для мягких и твёрдых оснований

В7-2202/4

2

6

8

61–120, для мягких и твёрдых подложек

В7-2202/6

3

6

8

121–250, для мягких и твёрдых подложек

Комплект поставки адгезиметров-ножей с круглой фрезой В7:

Наименование

Количество

1

Адгезиметр-нож выбранной модификации (ручка с головкой + резак)

1 шт.

2

Увеличительная лупа 5х

1 шт.

3

Мягкая щётка для очистки

1 шт.

4

Адгезионный скотч (3M)

1 шт.

5

Угловой шестигранный ключ для замены фрезы (только для адгезиметр-нож с круглой фрезой)

1 шт.

6

Руководство по эксплуатации

1 экз.

7

Упаковочный кейс для хранения и переноски

1 шт.

Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:

 Артикул  Описание
 В7-2202/1С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 1 мм
 В7-2202/2С  Полный комплект, включая фрезу 11 лезвий, шаг между лезвиями 1 мм
 В7-2202/3С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 1,5 мм
 В7-2202/4С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 2 мм
 В7-2202/6С  Полный комплект, включая фрезу 6 лезвий, шаг между лезвиями 3 мм
 В7-2202/1Р  Запасная фреза 6 лезвий, шаг между лезвиями 1 мм
 В7-2202/2Р  Запасная фреза 11 лезвий, шаг между лезвиями 1 мм
 В7-2202/3Р  Запасная фреза 6 лезвий, шаг между лезвиями 1,5 мм
 В7-2202/4Р  Запасная фреза 6 лезвий, шаг между лезвиями 2 мм
 В7-2202/6Р  Запасная фреза 6 лезвий, шаг между лезвиями 3 мм
