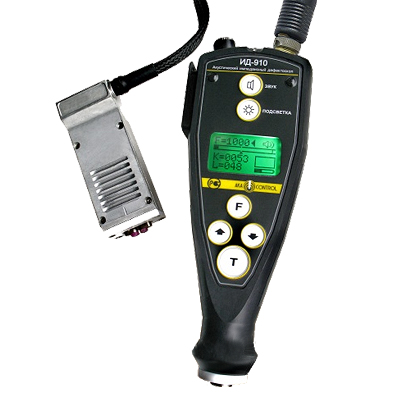

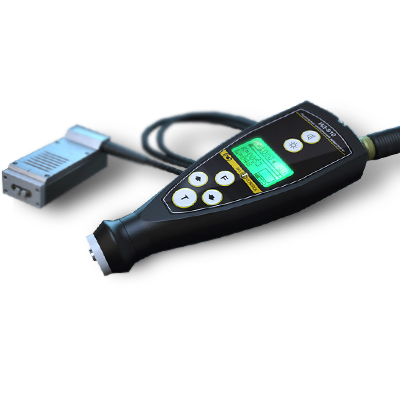

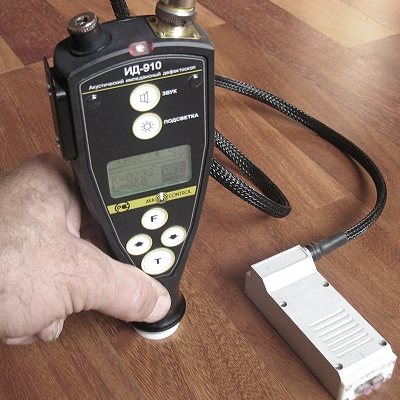

Акустический импедансный дефектоскоп ИД-910предназначен для обнаружения расслоений и непроклеев в изделиях из слоистых пластиков, композитных и сотовых материалов. Широко используется в авиации и космической промышленности а также при производстве конструкций из композиционных материалов. Занесен в реестр авиации РУ №89-06-99 ФАС РФ.
Дефектоскоп ИД-910 используется при производстве и эксплуатации авиакосмической техники. Принцип действия дефектоскопа — импульсный импедансный.
Импедансные дефектоскопы ИД-910 комплектуются двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP). Оба преобразователя оснащены сверхизносостойкими корундовыми (исскуственный сапфир) наконечниками, что в разы увеличивает срок службы а также исключает вероятность повреждения (царапания) контролируемой поверхности.
Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем-5мм.
Максимальная глубина обнаружения дефекта в изделиях из композиционных материалов раздельно-совмещенным преобразователем -13мм (в конструкциях из алюминиевых сплавов до 3 мм) . Совмещенным преобразователем — 4 мм (1,5 мм).
Диапазон рабочих температур, град. С | -10…+40 |
Габариты электронного блока,мм | 62х152х200 |
Габариты SP преобразователя, мм | 67х28х45 |
Габариты RSP преобразователя, мм | 100х32х22 |
Масса электронного блока, кг | 1.0 |
