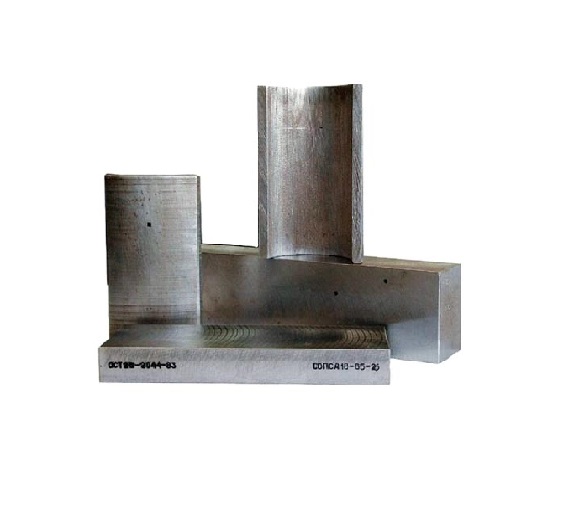

Комплект СОП по РД РОСЭК-001-96

Комплект калиброванных стандартных образцов предприятия для настройки ультразвуковых приборов неразрушающего контроля по РД РОСЭК-001-96.

Комплект СОП по РД РОСЭК-001-96 включает:

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) — применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий.

Образец СОП-2 ступенчатый, с вертикальными цилиндрическими отверстиями — для настройки блоков ВРЧ дефектоскопов при контроле наклонными совмещенными ПЭП; может использоваться для настройки длительности развертки и глубиномера при проведении контроля наклонными совмещенными ПЭП.

СОП-3 с плоскодонным отверстием — для настройки контрольной чувствительности, длительности развертки и глубиномера дефектоскопа при контроле околошовных зон и основного металла толщиной менее 20 мм на наличие расслоений.

Стандартный образец предприятия СОП-4 с плоскодонными отверстиями — для настройки контрольной чувствительности, длительности развертки, глубиномера и блоков ВРЧ дефектоскопов при контроле околошовных зон и основного металла толщиной 20 мм и более на наличие расслоений.

СОП-5 с плоскодонными отверстиями — для настройки браковочной чувствительности и длительности развертки при контроле тавровых сварных соединений, выполненных с полным проплавлением со стороны основного элемента прямыми РС ПЭП, может быть использован для настройки глубиномера и блоков ВРЧ дефектоскопов.
