Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300

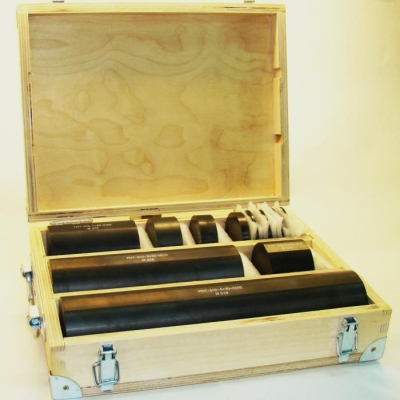

Загрузка...Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300 предназначены для настройки и поверки толщиномеров ультразвуковых и измерителей координат ультразвуковых дефектоскопов.

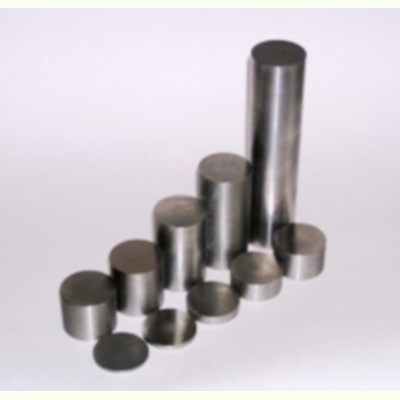

Комплект состоит из мер в определенном диапазоне толщины. Мера представляет собой изделие в форме цилиндра. На каждой мере нанесена гравировка, содержащая ее идентификационные данные.
Комплекты мер изготавливаются из малоуглеродистой стали Ст20, хромистой стали 40Х13, сплава алюминия Д16 и латуни Л62.
Меры воспроизводят геометричекую толщину, время прохождения ультразвуковых волн и эквивалентную ультразвуковую толщину.
Акустические характеристики мер поверяются с помощью ультразвукового дефектоскопа УД9812 с использованием контактных прямых преобразователей.
| Диапазон толщины, мм |
от 0,5 до 300 |
| Номинальные значения толщины мер, мм |
0,5, 0,6, 1, 2, 3, 5, 8, 10, 15, 16, 20, 30, 40, 50, 60, 80, 100, 120, 150, 160, 200, 240, 250, 280, 300 |
| Диапазон скоростей ультразвуковых волн, м/c |
от 4500 до 6500 |
| Шероховатость поверхности ввода и донной поверхности |
не более Rz20 |
| Пределы допускаемой погрешности толщины мер, мм
где Н – толщина меры, мм |
±(0,006+0,001*Н) |
| Пределы допускаемой погрешности времени прохождения ультразвуковых волн, мкс.
где T – время прохождения ультразвуковых волн, мкс |
±(0,012+0,00007*T) |
| Пределы допускаемой погрешности эквивалентной ультразвуковой толщины, мм.
где Нэкв – эквивалентная ультразвуковая толщина, мм |
±(0,04+0,0025*Нэкв) |
| Средний срок службы не менее, год |
