Стандартные образцы КМД2-0

Комплект отраслевых стандартных образцов КМД2-0 40Х13 предназначен для измерения параметров ультразвуковых импульсных дефектоскопов по ГОСТ 23667-85.

С помощью комплекта из двух образцов МД2-0-1 и МД2-0-2 измеряются параметры УЗ дефектоскопов: чувствительность и погрешность измерения координат, а также снимают опорный сигнал от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Материал – сталь 40Х13. Образцы содержат искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,6 мм (в МД2-0-1) или 1,0 мм (в МД2-0-2), залегающие на глубинах от 0,5 мм до 50 мм.

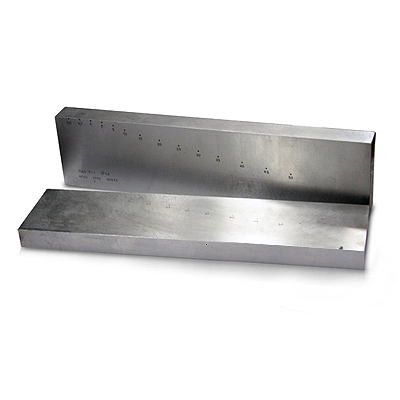

Комплект состоит из двух образцов: МД2-0-1 и МД2-0-2

Диаметры отражателей, мм :

 —  1,6 Н9  в образце МД2-0-1;

 —  1,0 Н9  в образце МД2-0-2.

Линейные размеры образцов, мм :

длина  —  400 h 14;

высота  — 100 h 14;

толщина  — 30 h 14 для образца МД2-0-1;

              — 25 h 14 для образца МД2-0-2.

Глубины залегания отражателей должны соответствовать табл.1,

допуск на глубины залегания 0,5 и 0,7 мм + 0,125 мм;  допуск на остальные глубины  залегания — по + 1Т14/2.

Расстояния до отражателей по направлению оси ОХ должны соответствовать табл. 1 с полями допусков + 1Т14/2.
