Стандартный образец трубный
Загрузка...Стоимость указана за образцы толщиной до 12 мм. Параметры СОП (радиус, площадь зарубки, толщину и руководящие документы) указываются при заказе.
Тип оборудования: стандартный образец предприятия
Производитель: Россия
Серия: СОП
Модель: СОП трубный
Описание: Образец с зарубкой для настройки чувствительности дефектоскопа при контроле труб, котлов, сосудов и других изделий
Стандартные образцы предприятия СОП поставляются со свидетельствами о метрологической аттестации.
Назначение трубного стандартного образца предприятия СОП
Трубные стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных и трубных изделий.
Отличительные особенности образцов СОП

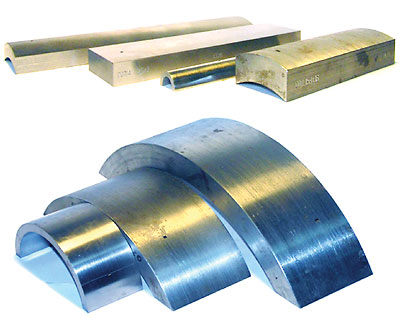

Стандартный образец СОП с зарубками имеют три варианта исполнения:
- плоский образец СОП — для контроля плоских изделий и труб больших диаметров;
- трубный стыковой образец СОП — для контроля поперечных стыковых швов труб;
- трубный продольный образец СОП — для контроля продольных стыковых швов и гибов труб
Плоский стандартный образец СОП изготавливается с 1 или 2 зарубками, трубный СОП имеет 2 зарубки, расположенные на внешней и внутренней поверхностях трубы. Существует возможность изготовления до 4-х зарубок на образце, по 4-м нормативным руководящим документам.
Геометрические размеры образцов СОП (диаметр и толщина труб или толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля.
Возможно изготовление образцов СОП из материалов заказчика, аналогичных материалам контролируемых изделий;
Стандартные образцы предприятия изготавливаются в соответствии с ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.» по следующим нормативным документам:
- РД 34.17.302-97(ОП-501, ЦД-97) «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения.» Трубный стандартный образец СОП ОП-501, СОП ЦД-97
- РД РОСЭК-001-96 «Машины грузоподъемные. Конструкции металлические. Контроль ультразвуковой. Основные положения.» Трубный образец СОП РОСЭК
- СТО 00220256-005-2005 «Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля.» Трубный образец СОП РОСЭК
- СНиП 3.05.03-85 (2000) «Тепловые сети.» Трубный стандартный образец СОП СНиП
- ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть1.» Трубный образец СОП ВСН
- ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов.» Трубный стандартный образец СОП ПБ
- КТН 046-1-05 «Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов.» Трубный образец СОП КТН
- СТО Газпром-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов.» Трубный стандартный образец СОП СТО Газпром
- РДИ 38.18.016-94 «Инструкция по УЗК сварных соединений технологического оборудования.» Трубный стандартный образец СОП РДИ
- РД «АК Транснефть»-2006 «Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров.» Трубный образец СОП АК Транснефть
- РД-19.100.00-КТН-001-10 (взамен 046,с 2010 года) «Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов.»
- ОСТ-32-100-87 «Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов.» Трубный образец СОП ОСТ
- СНиП 3.03.01-87 «Несущие и ограждающие конструкции.» Трубный образец СОП СНиП
- ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.» Трубный образец СОП ПБ
- РД 153-34.1-003-01 (РТМ-1С) «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования». Трубный образец СОП РТМ-1С
- и по другим руководящим документам.
Комплект поставки образцов СОП: Стандартный образец предприятия трубный, свидетельство об аттестации.
