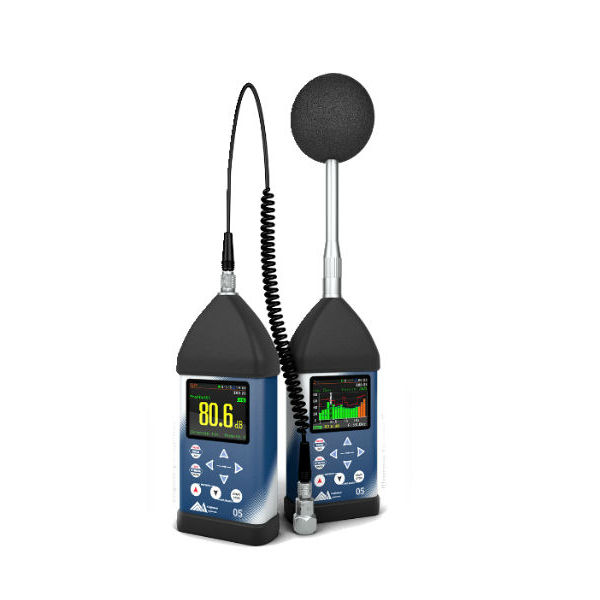

Алгоритм 05 шумомер, виброметр, анализатор спектра
Преимущества Алгоритм 05:
Шумомер 1 класса точности по ГОСТ 17187-2010 (IEC 61672-1:2002);
Виброметр, удовлетворяющий требованиям ГОСТ ИСО 8041-2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО...
Загрузка...по запросу
по запросу
Преимущества Алгоритм 05:
- Шумомер 1 класса точности по ГОСТ 17187-2010 (IEC 61672-1:2002);
- Виброметр, удовлетворяющий требованиям ГОСТ ИСО 8041-2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954-97;
- Два измерительных диапазона;
- Запись истории измерений;
- Статистический анализ;
- 1/1 и 1/3 октавный спектральный анализ в реальном времени ГОСТ 17168-82 и МЭК 61260:1995;
- Узкополосный спектральный анализ;
- Запись временного сигнала (дополнительная опция);
- Измерение времени реверберации RT60;
- Измерение виброускорения, виброскорости и виброперемещения;
- Неограниченная память на SD-карте для сохранения результатов измерений;
- Расширенные функции триггера и программируемые уровни тревог;
- Интерфейсы USB и RS 232;
- Программируемый запуск прибора на сутки вперед;
- Настройка прибора из программы SvanPC++;
- Расширенный пакет программной обработки результатов измерения и оформления протоколов отчетов SvanPC++Экологический мониторинг;
- Питание от четырех батареек или аккумуляторов типа AA;
- Суперконтрастный цветной OLED экран;
- Широкий диапазон рабочих температур;
- Защищён от воздействия внешних факторов при работе в условиях производства;
- Портативные размеры;
- Легкий и прочный корпус;
- Простой в обслуживании;
- Вес прибора 600 грамм с микрофоном и элементами питания.
Технические характеристики Алгоритм 05:
НОРМАТИВНЫЕ ДОКУМЕНТЫ
| соответствие стандартам
(1 класс точности) |
IEC 651:1979; EN 60651:2001;
IEC 804: 1985; EN 60804: 2000; IEC 61620:1995; IEC 61672-1: 2002; IEC 61260:1995; IEC 61252:1997; ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995; ГОСТ 17187-2010 (IEC 61672:2002) Часть 1. Технические требования ГОСТ 17168-82 Фильтры октавные и третьоктавные ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений. ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Тебования к средствам измерений |

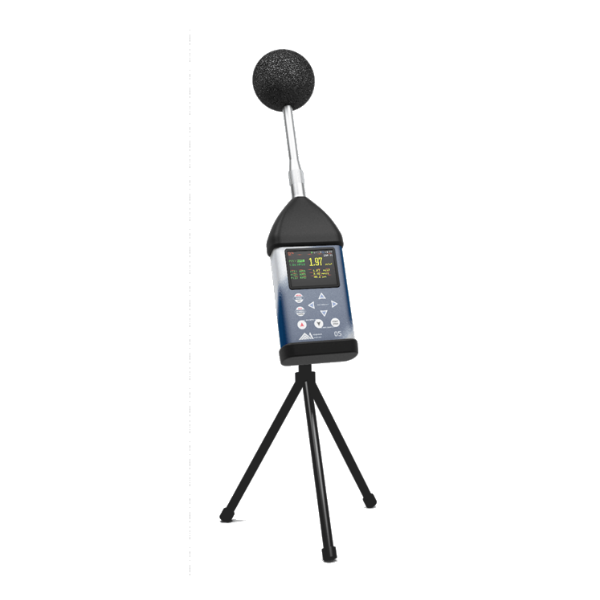

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ШУМОМЕРА
| измеряемое значение | Leq, Spl, SEL, LEPd, Lden, Ltm3, Ltm5, Статистика — Ln (L1-L99), LMax, LMin, LPeak, измеряемые одновременно в трёх профилях |
| частотный диапазон | от 0,5 Гц до 40 000 Гц |
| микрофон | ½» конденсаторный микрофон — 7052 фирмы ACO: поляризация 0 ВSV 12L — микрофонный предусилитель |
| диапазон измерений | от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром SV80 |
| линейные рабочие диапазоны | 15 дБА ÷ 120 дБА СКЗ (диапазон Нижний);
25 дБA ÷ 120 дБА СКЗ (диапазон Нижний с учетом отстройки от порога уровня собственного шума в 10 дБ); 26 дБА ÷ 138 дБА СКЗ (диапазон Верхний); 36 дБА ÷ 138 дБА СКЗ (диапазон Верхний с учётом отстройки от порога уровня собственного шума в 10 дБ). |
| уровень собственного шума | < 12 дБА |
| уровень собственного шума при закороченном входе | < 10 дБА |
| общая погрешность при измерении | < 0,7 дБ |
| частотные корректирующие характеристики (фильтры) | A, C, Z, B по ГОСТ 53188.1-2008 (МЭК 61672-1:2002);
G по ИСО 7196 |
| тип временного усреднения | линейное, экспоненциальное |
| постоянные времени экспоненциального усреднения | Slow, Fast по ИСО 61672, Класс 1, ГОСТ 53188-1-2008, Impuls по ИСО 60804, Класс 1 |
| постоянные времени линейного усреднения | — от 1 секунды до 24 часов с шагом 1 секунда;
— неограниченное время усреднения — (Н/О). |
| циклы временного усреднения (линейного и экспоненциального) | — от 1-го цикла до 1000 циклов;
— неограниченное количество циклов — (Н/О). |
| когерентное усреднение | тип триггера: Фронт+, Фронт-, Порог+, Порог-, Градиент, внешний триггер |
| тип СКЗ детектора | цифровой, истинный СКЗ с ПИК детекцией, разрешение — 0,1 дБ; диапазон — 327,7 дБ |

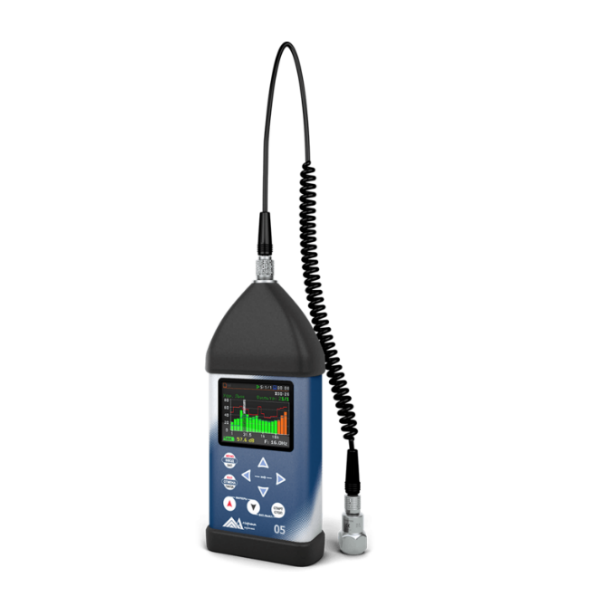

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ВИБРОМЕТРА
| измеряемое значение | СКЗ, VDV, MTVV, MAX, ПИК, ПИК-ПИК, виброускорение, виброскорость, виброперемещение |
| частотный диапазон | от 0,5 Гц до 40 000 Гц
реально измеряемый диапазон зависит от частотной характеристики используемого акселерометра |
| акселерометр | тип IEPE (TNC разъём);
комплектуется акселерометрами (по заказу покупателя): — фирмы Dytran Instruments тип 3185D или D3143M1; — фирмы Глобал Тест тип АР98 или АР 2082 |
| диапазон измерений | от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром 3185D |
| линейные рабочие диапазоны | 60 дБ — 162 дБ; 80 — 180 дБ |
| уровень собственного шума при закороченном входе | < 30 дБ |
| фильтры верхних частот | HP1, HP3, HP10
удаляют низкочастотные помехи и измеряют виброускорение в частотном диапазоне начиная с 1Гц, 3Гц, 10Гц |
| интегрирующие фильтры | Vel1, Vel3, Vel10
реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение |
| интегрирующий фильтр для технических измерений | VelMF измерение виброскорости в частотном диапазоне от 10 Гц до 1000Гц Гц в соответствии с требованиями: ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений. |
| Частотные корректирующие характеристики (корректирующие фильтры) | Wh корректирующий фильтр ГОСТ ИСО 8041-2006, ГОСТ 31192.1-2004 |
| общая погрешность при измерении виброускорения | < ± 0,5 дБ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ 1/1, 1/3 ОКТАВНОГО АНАЛИЗАТОРА СПЕКТРА
| первичные преобразователи | микрофоны и вибропреобразователи (тип IEPE);
прямой вход по напряжению |
| 1/1 октавные фильтры | шестнадцать 1/1 октавных фильтров реального времени с центральными частотами от 1 Гц до 31,5 кГц, по МЭК 61260:1995, 1 класс |
| 1/3 октавные фильтры | сорок восемь 1/3 октавных фильтров реального времени с центральными частотами от 0,8 Гц до 40,0 кГц, по МЭК 61260:1995, 1 класс |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ УЗКОПОЛОСНОГО (БПФ) АНАЛИЗАТОРА
| количество линий вычисления спектра мощности в реальном времени | 1600, 800, 400 |
| частота оцифровки | 96 кГц |
| временные окна | Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя |
| частотные диапазоны | 78,0 Гц; 156,0 Гц; 312,0 Гц; 625,0 Гц; 1,25 кГц; 2,5 кГц; 5,0 кГц; 10,0 кГц; 20 кГц; 40 кГц |
| усреднение | линейное, линейное с накоплением |
| перекрытие | до 99% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ДОЗИМЕТРА ШУМА
| измеряемое значение | измерение дозиметрических параметров: DOSE, D_8h, LAV, E, T_8h, SEL8, PSEL, PCTP, PCTC в соответствии с ИСО 61252-2000 |
| микрофон | SV 25 — 1/2” конденсаторный микрофон с поляризацией 0 В со встроенным предусилителем |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ RT60
| измеряемое значение | Измерение времени реверберации выполняется по трём измеряемым коэффициентам EDT, RT20 и RT30 для каждой 1/3 октавной полосы в соответствии с ISO 3382-2:2008 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ЗАПИСЬ ВОЛНЫ
| измеряемое значение | длительная запись входного сигнала (за все время измерения) в оцифрованном виде в формате аудиосигнала (расширение файла waw). Данный результат представляет исходный сигнал без детектирования и фильтрации |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА
| количество каналов | один |
| АЦП | частота дискретизации 96 кГц; глубина квантования 24 бита |
| дисплей | графический OLED 2,4 »; размер 320 х 240 точек; супер контрастность 10000:1 |
| память | встроенная до 64 мБ флеш память; внешняя микро SD карта памяти, подключаемая через микро SD слот — объём неограничен |
| порты и протоколы для коммуникации | Серийный порт, USB, IrDA, Bluetooth, GPRS модем |
| питание | — четыре батарейки размера АА (штатно); — четыре перезаряжаемых аккумулятора, размера АА; — от компьютера через USB порт; — от сети 220В при подключении через сетевой адаптер |
| размер | 305 мм х 79 мм х 39 мм (с микрофоном и предусилителем) |
| вес | 0,5 кг с батарейками, предусилителем и микрофоном |
Базовая комплектация прибора:
Аналоговая входная часть:
- ACO 7052 — высококачественный, преполяризованный, всенаправленный микрофон, измеряющий шум в частотном диапазоне от 10 Гц до 20 кГц.
- SV 12L — микрофонный предусилитель, позволяющий подключать микрофоны с поляризацией 0 В.
- SA 22 — ветрозащитный экран, защищающий микрофон от воздействия ветра.
Цифровой измерительный блок Алгоритм 05:
- Прочный пылевлагозащищённый металлический корпус.
- Цветной OLED 2,4’’ дисплей (320 х 240 пикселов) с потрясающей контрастностью, позволяющей видеть мелкие детали даже в солнечный день.
- Слот для установки заменяемых микро SD карт памяти ёмкостью до 32 Гб.
- SC 16 — кабель микро USB для подключения прибора к компьютеру и другим внешним устройствам.
- SA 61 — карта памяти микро SD ёмкостью 4 ГБ.
- Четыре щелочных батарейки размера ААА с постоянным контролем заряда. Возможно питание прибора от сети 220 В через сетевой блок постоянного тока.
- SA 143 — кейс для хранения и транспортировки прибора.

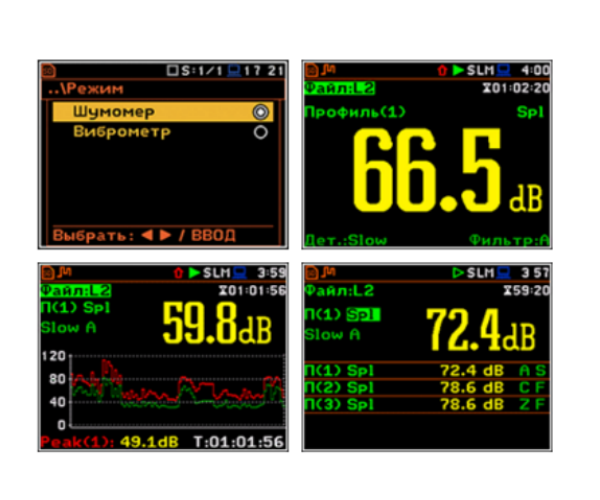

Режимы измерения
- Режим измерения — ШУМОМЕР
- Режим измерения — ИСТОРИЯ
- Режим измерения — 1/1 СПЕКТР
Программное обеспечение SvanPC++
SvanPC++ View — модуль «ПРОСМОТР» программного обеспеченияSvanPC++ для подключения прибора к компьютеру. Функции: выгрузка данных, просмотр результатов и графиков, расчёт текущих эквивалентных значений, прослушивание аудиозаписей, экспорт в MS Excel и в MS Word.
Программное обеспечение «Помощник»
ПО «Помощник» — программа для автоматического вычисления сменного воздействия шума в соответствии с ГОСТ ИСО 9612-2013.
