ЭКОФИЗИКА Комплект ВИБРОКОМФОРТ — 4-х канальный виброметр
Загрузка...ЭКОФИЗИКА-110А (HF-Белая) Виброкомфорт — Четырехканальный виброметр с поверкой
Виброметр ЭКОФИЗИКА Комплект ВИБРОКОМФОРТ с первичной поверкой применяется для оценки вибрации в помещениях жилых и общественных зданий
Комплект виброметра ЭКОФИЗИКА-ВИБРОКОМФОРТ — это оптимальное решение для измерений вибраций в помещениях жилых и общественных зданий.
Благодаря 1-компонентному вибродатчику АР2099-100 с пониженным уровнем собственных шумов комплект позволяет уверенно измерять виброускорения вплоть до 60 дБ (1 мм/с2).
Входящий в комплект 3-х компонентный датчик АР2082М также может использоваться для измерений общей производственной вибрации и некоторых видов локальной вибрации.
Комплект ЭКОФИЗИКА ВИБРОКОМФОРТ может быть дополнительно оснащен микрофонами и антеннами для измерения шума, инфра- и ультразвука, электрических и магнитных полей и др.
Основные технические характеристики измерительно-индикаторного блока комплекта ВИБРОКОФМОРТ:
| Количество аналоговых входов | 6 |
| Вход MIC | |
| Разъем | Switchcraft-5pin (TB-5M) |
| Напряжение поляризации микрофонов | 0 В, 200 В |
| Совместимые первичные преобразователи | Микрофоны с предусилителями Р200, Р110, IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE, антенны П6-70, П6-71 |
| Питание первичных преобразователей | +/-18 В (биполярное), ток до 10 мА |
| Частотный диапазон | 0,5 Гц — 500 кГц |
| Диапазон входных напряжений | +/-18 В (пик) |
| Вход А | |
| Разъем | BNC |
| Электрические характеристики | — в режиме IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC).
— в режиме «по напряжению»: входное напряжение ±18 Впик, |
| Частотный диапазон | 0,4 – 500000 Гц (режим по напряжению); 0,4-10000 Гц (режим IEPE) |
| Собственные шумы | не более 30 нВ/√Гц |
| Входы X, Y, Z | |
| Разъем | BNC |
| Тип | IEPE |
| Электрические характеристики | 3 мА (питание), входное напряжение ±2,3 В (AC) |
| Частотный диапазон | 0,4-10000 Гц |
| Вход TTL | |
| Разъем | BNC |
| Диапазон входных напряжений | 0-5 В |
| Частотный диапазон | 100 — 500000 Гц |
| Совместимые наборы измерительных программ | Инженерная виброакустика ЭФБ-HF, Санитарная виброакустика ЭФБ-HF, Цифровые измерители-DIN |
| Питание | автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА |
| Память | энергонезависимая, не менее 4 гигабайт |
| Клавиатура | пленочная |
| Индикатор | TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50 С |
| Интерфейс | USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков) |
| Диапазон рабочих температур | от минус 10 С до +40 С |
| Рабочая относительная влажность | до 90 % при +40 °С (без конденсата) |
| Атмосферное давление | от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
| Габаритные размеры (без первичных преобразователей) | 175 мм х 86 мм х 35 мм |
| Масса | не более 540 г |
Технические характеристики двух вибродатчиков, входящих в комплект поставки комплекта ВИБРОКОМФОРТ:
| Наименование вибродатчика | АР2099-100 |
| Количество каналов измерения | 1 |
| Осевая чувствительность (+/-10%) | 100 мВ/g |
| Амплитудный диапазон | +/-50g |
| Максимальный удар (пиковое значение) | +/-500 g |
| Частотный диапазон (+/-1 дБ) | 0,5 — 10000 Гц |
| Собственная частота в закрепленном состоянии | >15 кГц |
| Собственные шумы, СКЗ (1 Гц — 10 кГц) | <0,0001g |
| Диапазон рабочих температур | -40…+125 гр.С |
| Питание | IEPE/ICP: напряжение +15…30В, ток +2…20мА |
| Материал корпуса | Нержавеющая сталь |
| Соединитель | 10-32UNF |
| Масса (без кабеля) | 35 |
| Габаритные размеры | 26 мм х 23,5 мм х 19мм |
| Наименование вибродатчика | АР2082М-100 |
| Количество каналов измерения | 3 |
| Осевая чувствительность (+/-10%) | 100 мВ/g |
| Диапазон измеряемых ускорений | +/-50 g |
| Максимальный удар (пиковое значение) | +/-100 g |
| Собственные шумы (СКЗ в полосе 1 — 10000 Гц) | <0,0003 g |
| Частотный диапазон (при неравномерности +/- 1 дБ) | 0,5 — 10000 Гц |
| Собственная частота в закрепленном состоянии | >30 кГц |
| Диапазон рабочих температур | -40…+125 гр.С |
| Питание | IEPE/ICP: напряжение +18…30В, ток +2…20мА |
| Материал корпуса | Титановый сплав |
| Габаритные размеры | 25 мм х 25 мм х 9 мм |
| Масса (без кабеля) | 26 г
|

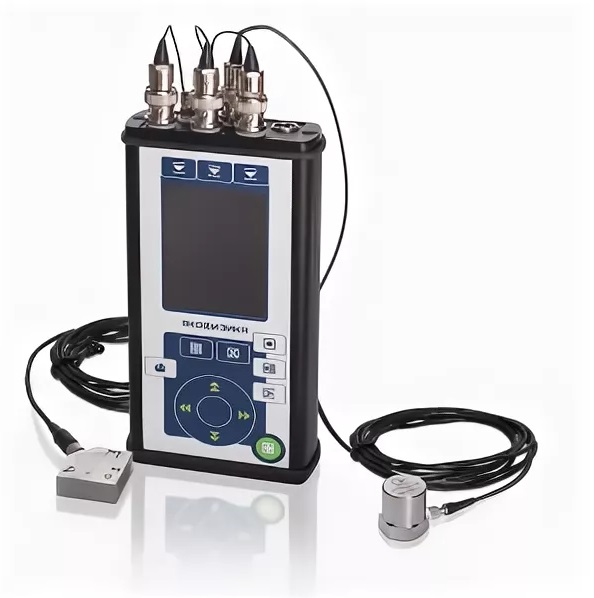

Базовый комплект поставки виброметра ЭКОФИЗИКА Комплект ВИБРОКОМФОРТ включает в себя:
- 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF,
- 3-компонентный вибропреобразователь АР2082М,
- 1-компонентный вибропреобразователь АР2099-100,
- сумка, два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации, паспорт, свидетельство о поверке,
- набор встроенных измерительных программ «Санитарная виброакустика ЭФБ-HF».
При необходимости прибор может быть дооснащен наборами измерительных программ «Инженерная виброакустика ЭФБ-HF», «Цифровые измерители DIN».
