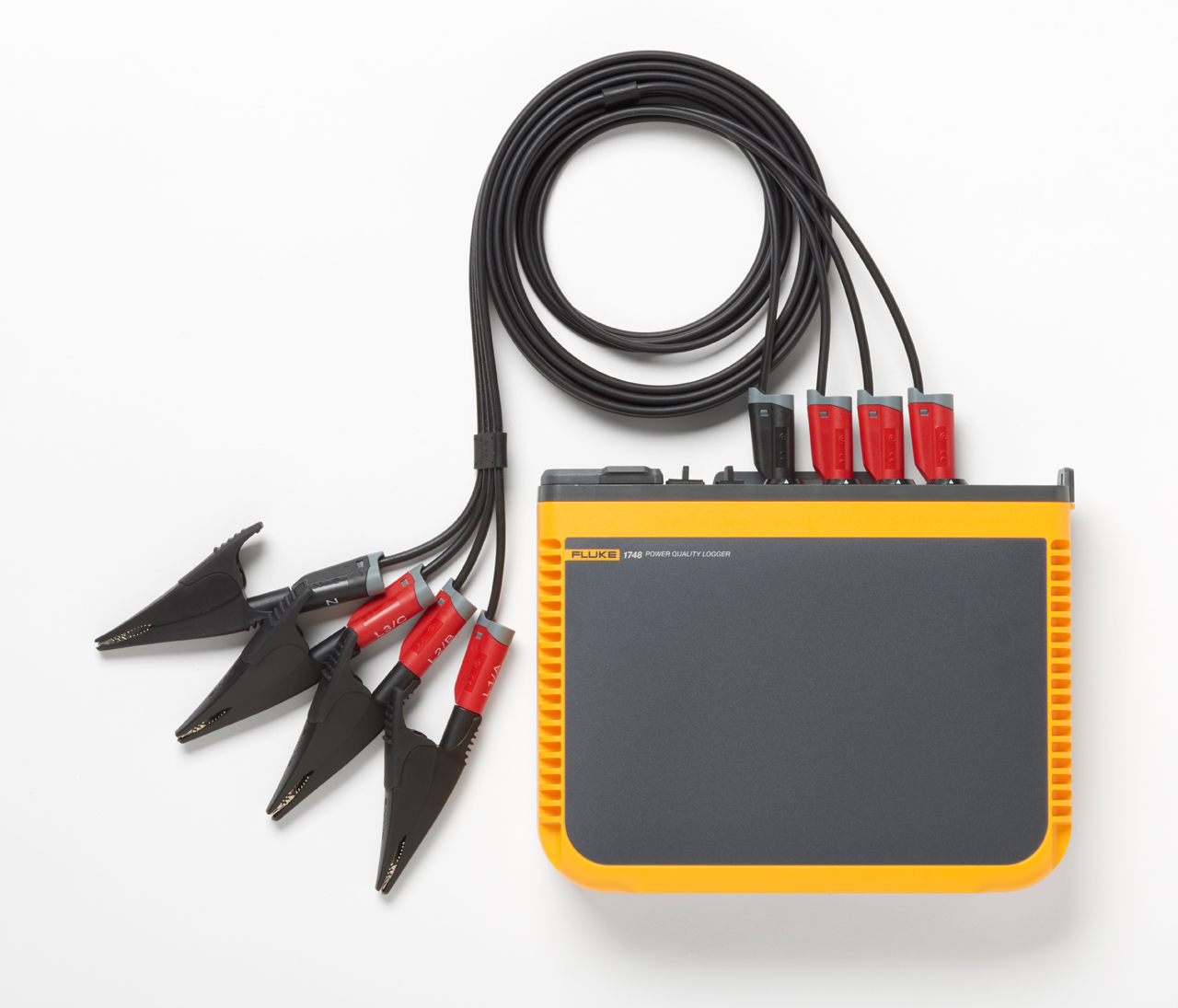

Анализатор качества электроэнергии Fluke 1748/30/INTL
Регистратор качества электроэнергии Fluke 1748/30/INTL позволяет обнаруживать потери электричества во всех типах трехфазных сетей. Устройство производит измерение напряжения, силы тока и...
Загрузка...
1045900 руб.RUB
Регистратор качества электроэнергии Fluke 1748/30/INTL позволяет обнаруживать потери электричества во всех типах трехфазных сетей. Устройство производит измерение напряжения, силы тока и характеристик мощности трехфазной сети в режиме реального времени без отключения напряжения.
Подключение к фазам и нулевому контакту осуществляется с помощью гибких датчиков. Зажимы обеспечивают надежное соединение с контактными шинами и клеммными колодками даже в ограниченном пространстве, что позволяет с высокой точностью снимать показания со всех линий.
Прибор захватывает осциллограмму сигнала события и запоминает профиль среднеквадратичных значений события с указанием даты, метки времени и критичности. Это позволяет быстро определить возможные причины проблем качества электроэнергии.
Экспорт данных измерений осуществляется с помощью двух USB-портов. С их помощью вы можете передавать данные на ПК и на съемные носители данных без предварительного форматирования устройств памяти и конвертации файлов.
Питание Fluke 1748/30/INTL осуществляется от измеряемой цепи в диапазоне напряжений от 100 до 500В. При измерениях на обесточенных объектах, вы можете использовать обычную розетку для работы устройства.
Защита от поражения током соответствует стандарту IEC 61000-4-30, класс A и 600 В CAT IV/1000 В CAT III. Благодаря этому, вы можете осуществлять диагностику цепей без отключения потребителей.
Удаленное управление обеспечивает безопасность работы под напряжением. Вы можете установить регистратор на отключенном оборудовании, а после монтажа подать напряжение, когда персонал будет находиться в безопасной зоне. Передача данных осуществляется через Интернет с помощью Wi-Fi модуля, а также через кабель Ethernet.
Другие характеристики
- Возможность сохранения в приборе более 20 отдельных сеансов регистрации.
- Измеряет параметры гармоник и интергармоник напряжения и тока, а также разбаланс, фликер и резкие перепады напряжения.
- Оптимизированный пользовательский интерфейс: обеспечивает быструю наглядную пошаговую настройку через установленное на ПК приложение и захват только необходимых данных.
- Прибор автоматически сигнализирует об ошибках соединения.
- Время автономной работы 4 часа.
Технические характеристики Fluke 1748/30/INTL:
| Fluke 1748/30/INTL | |
|---|---|
| Питание | |
| Диапазон напряжения: | от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) |
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД | ≥ 68,2% (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети | 50/60 Гц ± 15% |
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки | < 6 часов |
| Сбор данных | |
| Разрешение | 16-битная синхронная выборка |
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ соединение «открытым треугольником», только токи (изучение нагрузок) |
| Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий |
| Базовый интервал | |
| Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
| Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Мин./макс. значения времени усреднения | Напряжение, сила тока: среднеквадратичное значение полного цикла обновляется каждые полцикла Вспом. питание: 200 мс |
| Интервал потребления (режим измерителя энергии) | |
| Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл |
| Соответствие стандартам | |
| Питание | IEEE 1459 |
| Интерфейсы | |
| USB-A | Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
| WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (необходима модель 1734 или 1732 с обновлением) |
| USB-mini | Загрузка данных с устройства на ПК |
| Входы напряжения | |
| Число входов | 4 (3 фазы и нейтраль) |
| Максимальное входное напряжение | 1000 В rms, CF 1,7 |
| Полное входное сопротивление | 10 МОм |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Категория измерения | 1000 В CAT III/600 В CAT IV |
| Входы тока | |
| Число входов | 3, режим выбирается автоматически для подключенного датчика |
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Вспомогательные входы | |
| Число входов | =»2″ |
| Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014) | Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение | |
| Число входов | =»2″ |
| Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014) | Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Характеристики условий эксплуатации | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95% отн. влажн. от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75% отн. влажн. от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45% отн. влажн. |
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении | 12 000 м |
| Корпус | IP50 согласно EN60529 |
| Вибрация. | MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность | IEC 61010-1 Сетевой вход IEC: Категория перенапряжения II, Степень загрязнения 2 Клеммы напряжения: Категория перенапряжения IV, степень загрязнения 2 IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В |
| Электромагнитная совместимость | EN 61326-1: Промышленный CISPR 11: группа 1, класс A |
| Температурный коэффициент | 0,1 x спецификация погрешности/°C |
| Общие характеристики | |
| Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Гарантия | Прибор и блок питания: Два года (не распространяется на батарею) Аксессуары: один год Цикл калибровки: два года |
| Размеры | Прибор: 19,8 x 16,7 x 5,5 см (7,8 x 6,6 x 2,2 дюйма) Источник питания: 13,0 x 13,0 x 4,5 см (5,1 x 5,1 x 1,8 дюйма) Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см (7,8 x 6,6 x 3,5 дюйма) |
| Масса | Прибор: 1,1 кг (2,5 фунта) Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см (7,8 x 6,6 x 3,5 дюйма) |
| Защита от несанкционированного вскрытия | Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток | 100 кА (50/60 Гц) |
| Собственная ошибка при эталонных условиях* | ± 0,7 % от показаний |
| Погрешность 173x + iFlex | ±(1% от показаний + 0,02% от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры | 0,05% показаний/°C 0,09% показаний/°F |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм (12 дюймов) |
| Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала | 2 м (6,6 футов) |
| Масса | 115 г |
| Материал кабеля щупа | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Диапазон рабочих температур | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация | от 15% до 85% без конденсации |
| Степень защиты | IEC 60529:IP50 |
| Гарантия | Один год |
