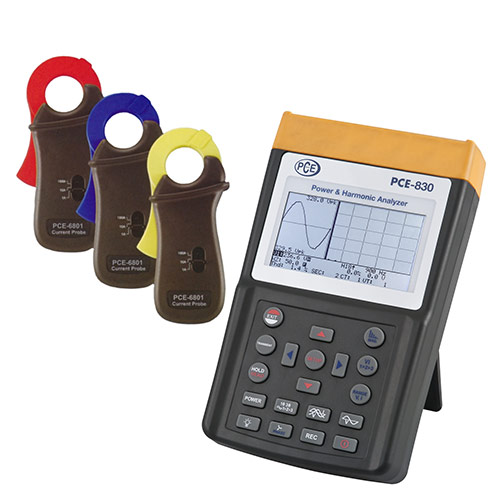

Анализатор качества электроэнергии PCE-830-1
Загрузка...
Силовой анализатор PCE-830 предназначен для одно-трехфазного измерения электрических величин в сети переменного тока. Не только «нормальные» измерения, такие как напряжение, ток, частота, мощность и энергия, определяемые с помощью силового анализатора, но также отображаются требуемые в соответствии с EN50160 значения, такие как гармоники, промежуточные гармоники и не симметрия. Неисправности в сети, такие как перерывы, взломы, временные или переходные перенапряжения (длительность от 16us), можно определить с их соответствующими значениями. При этом высококонтрастный, с подсветкой матричный ЖК-дисплей отображает до 35 параметров одновременно.
Одновременно можно адаптировать до 3 токовых клещей. В режиме регистратора данных можно хранить до 17470 показаний (3фаз/4проводник), в простейшем случае до 52400 показаний (1фаз/2проводник), распределенных по 85 записям. Таким образом, этот силовой и сетевой анализатор PCE — 830 оптимально подходит для долгосрочного анализа. Измеренные значения, собранные в устройстве, могут быть переданы на ПК по желанию и оценены с помощью соответствующего программного обеспечения для анализа. В комплект поставки входит все необходимое для измерения и оценки (включая программное обеспечение и кабель для передачи данных).
Особенности PCE-830-1:
- Анализ 3 фазы/4 проводника, 3фазы/3 проводника, 1 фазы/2 проводника, 1 фазы/3 проводника в сетях
- Измерение реального значения (V 123 и I 123 )
- Измерение активной мощности (Вт, кВт, МВт, ГВт)
- Определение и измерение реактивной мощности (ква, квар)
- Коэффициент мощности (PF), фазовый угол (Φ)
- Измерение работы / энергии (WH, KWH, KVARH, PFH)
- Измерения тока от 0,1 мА до 3000A, например, позволяет анализ запаса мощности потребления фабрикой
- Большой ЖК-дисплей с 35 параметрами в одном экране (3P4W)
- Программируемый CT (1 to 600) и PT (1 to 3000) коэффициенты
- Отображение наложенных сигналов напряжения и тока
- 512 Кб памяти с программируемыми интервалами записи ( время выборки от 2 до 3000 секунд, 17470 записей на 3фазной / 4проводной системе)
- Вывод сигналов, параметров мощности и гармонических искажений
- Очень большой матричный ЖК-дисплей с яркой подсветкой
- Средняя мощность (AD в Вт, кВт, МВт)
- Максимальная мощность (MD в Вт, кВт, МВт) с программируемым периодом
- Анализ гармонических искажений до 99-го порядка
- Отображение до 50 гармоник в одном дисплее с формами сигналов
- Отображение сигнала с пиковыми значениями (1024 показаний / период)
- Анализ абсолютных искажений (%THD-F)
- Графическая диаграмма участка с параметрами системы 3 участков
- Захватывает до 28 переходных процессов ( время + циклы) с программируемым порогом ( % )
- 3 фазы напряжения или тока неравномерности (VUR)
- 3 фазы напряжения или тока коэффициент несимметрии (d0%, d2%)
- Оптически изолированный интерфейс USB
- Встроенный таймер и календарь для записи данных
- Максимум проводников энергии для измерения тока клещами: PCE-6801 приблизительно 30мм, PCE-6802 приблизительно 55мм, PCE 3007 примерно 170мм
Технические характеристики PCE-830-1:
|
AC ватт (50 или 60 Гц, PF от 0,5 до 1) |
||
|
Область измерения |
Разрешение |
Точность |
|
5,0 … 999,9 Вт |
0,1 Вт |
±1% ±0,8 Вт |
|
1,000 … 9,999 kВт |
0,001kВт |
±1% ±8 Вт |
|
10,00 … 99,99 kВт |
0,01kВт |
±1% ±80 Вт |
|
100,0 … 999,9 kВт |
0,01kВт |
±1% ±0,8 kВт |
|
1000 … 9999 kВт |
1kВт |
±1% ±8 kВт |
|
|
|
|
|
Ток переменного тока (50 или 60 Гц, авт. Выбор диапазона, TRMS) |
||
|
Область измерения |
Разрешение |
Точность |
|
0,04 A … 1 A |
0,001 A |
±0,5% ±0,05 A |
|
0,4 A … 10,0 A |
0,01 A |
±0,5% ±0,05 A |
|
4 A … 100,0 A |
0,1 A |
±1,0% ±0,5 A |
|
|
|
|
|
Напряжение переменного тока (50 или 60 Гц, TRMS) |
||
|
Область измерения |
Разрешение |
Точность |
|
20,0 … 500,0 В |
0,1 В |
±0,5% ±5 dgt |
|
(Фаза против нулевого проводника) |
|
|
|
20,0 … 600,0 В |
0,1 В |
±0,5% ±5 dgts |
|
(Фаза против фазы) |
|
|
|
|
|
|
|
Гармонические искажения напряжения переменного тока |
||
|
Область измерения |
Разрешение |
Точность |
|
1 … 20te |
0,1 % |
±1,0 % |
|
21 … 49te |
0,1 % |
4 % со значением ±2,0 % |
|
50 … 99te |
0,1 % |
6 % со значением ±2,0 % |
|
|
|
|
|
Гармоники переменного тока в % |
||
|
Область измерения |
Разрешение |
Точность |
|
1 … 20te |
0,1 % |
±0,2 % со значением ±1,0 % |
|
11 … 20te |
0,1 % |
±2 % со значением ±1,0 % |
|
21 … 50te (A) |
0,1 % |
±5 % со значением ±1,0 % |
|
21 … 50te (мA) |
0,1% |
±10% со значением ±1,0% |
|
51 … 99te |
0,1 % |
±35 % со значением ±1,0 % |
|
|
|
|
|
Коэффициент мощности (PF) |
|
|
|
Область измерения |
Разрешение |
Точность |
|
0,00 … 1,00 |
0,01 |
±0,04 |
|
|
|
|
|
Фазовый Угол (Phi) |
||
|
Область измерения |
Разрешение |
Точность |
|
-180° … 180° |
0,1° |
±1° |
|
|
|
|
|
Полное гармоническое искажение |
||
|
Область измерения |
Разрешение |
Точность |
|
0,0 … 20,0 % |
0,1 % |
±1 % |
|
20,0 … 100 % |
0,1 % |
±3% в. м.-значение. ±5 % |
|
100 … 999,9 % |
0,1 % |
±10% в. м.-значение. ±10% |
|
|
|
|
|
Пиковое значение измерения при переменном напряжении / токе |
||
|
Область измерения |
Разрешение |
Точность |
|
50 Гц |
19 uS |
±5 % ±30 digits |
|
60 Гц |
16 uS |
±5 % ±30 digits |
|
|
|
|
|
Измерение вершинного значения при напряжении/токе переменного тока |
||
|
Область измерения |
Разрешение |
Точность |
|
1,00 … 99,99 |
0,01 |
±5 % ±30 digits |
|
|
|
|
|
Диапазон частот в автоматическом режиме.- Режим |
||
|
Область измерения |
Разрешение |
Точность |
|
45 … 65 Гц |
0,1 Гц |
0,1 Гц |
|
|
|
|
|
Накопитель данных |
512 КБ (энергонезависимая память) Для до |
|
|
|
52420 показаний на 1 фазу/измерения 2х проводников |
|
|
Интерфейс |
USB (оптически изолированный) |
|
|
Программное обеспечение и кабель для передачи данных в комплекте, подходит от ВТindoВтs2000, XP, ME |
||
|
Дисплей |
подсветкой, |
|
|
|
Punktmatrix- LCD-Дисплей |
|
|
Снабжение |
8 x 1,5 В Typ AA (Mignon) |
|
|
Габарит |
257 x 155 x 57 мм |
|
|
Вес |
1160гр |
|
|
Условия окружающей среды |
Максимальная влажность 85 % / |
|
|
|
-10 … +50 °C |
|
|
Степень Защиты / Стандартизация |
IEC 61010, 600 В/CAT III |
|
|
|
|
|
|
Токоизмерительные клещи PCE-6801 (100A) |
||
|
Токоприёмный проводник |
Диаметр 30мм |
|
|
Выбор диапазона |
вручную (1A, 10A, 100A) |
|
|
Габарит |
210 x 62 x 36 мм |
|
|
Вес |
200гр |
|
Комплект поставки PCE-830-1:
- 1 х Токоизмерительный прибор PCE-830-1
- 3 х Токовые клещи PCE-6801 (100А)
- 4 х Изолированные зажимы аллигатора
- 4 х Безопасных измерительных провода длиной 3 м
- 8 х Батарея
- 1 х Адаптер питания
- 1 х Сумка
- 1 х USB-кабель для ПК
- 1 х Программное обеспечение (на английском языке)
- 1 х Инструкция по эксплуатации
