Анализатор качества электроэнергии Fluke N4K 3PP54I
Загрузка...
Анализатор качества электроэнергии Fluke N4K 3PP54I представляет собой трехфазный измерительный прибор лабораторного класса с полосой пропускания 3 МГц, позволяющий контролировать показатели электрических и мощностных параметров, форму сигналов тока и напряжения, анализировать частотный спектр с БПФ при отслеживании гармоник, выполнять векторный анализ фаз, вести автоматизированный сбор данных и т.д. По сравнению с моделями, оснащенными фазами мощности PP4x/5x других модификаций, он обладает меньшей погрешностью, обеспечивая наивысшую точность при измерении на частотах 1 – 10 кГц. Особенностью варианта «I» является наличие предустановленной сетевой карты с портами GPIB и LAN.
Преимущества
- Высокая точность позволяет применять анализатор качества электроэнергии не только для прецизионных измерений, но и для калибровочных работ.
- Многофункциональность – прибор способен заменить собой несколько наиболее востребованных лабораторных измерителей, в том числе цифровой осциллограф, регистратор, векторный анализатор и т.д.
- Компактный корпус и гибкое питание – от источников переменного или постоянного тока с широким диапазоном напряжений, обеспечивает улучшенную мобильность, что дает возможность задействовать устройство не только в лабораториях, но и в производственных условиях.
Особенности
Измерительные каналы тока и напряжения в каждом фазовом модуле Fluke N4K 3PP54I независимы и изолированы между собой, что исключает влияние на точность измерений перекрестных наводок. При тестировании оборудования с частным управлением предусмотрена возможность подключения к измерительному контуру одного из трех фильтров НЧ с разными частотами отсечки, а при анализе спектра с БПФ – сглаживающего фильтра.
Настройка и управление устройством при работе в качестве автономного измерителя производится с помощью кнопочного интерфейса мембранного типа. Для измерений под управлением ПК, при подключении анализатора через порт RS-232/USB, предусмотрена возможность использования OPC-сервера либо Telnet со стандартными командами Remote Control. Для обработки результатов измерений и их углубленного анализа в комплект включен пакет Fluke NormaView со специализированными приложениями. Интерфейсы IEEE488 и Ethernet позволяют напрямую подключаться к промышленным либо компьютерным сетям. Поддержка технологии VNC обеспечивает высокую наглядность и упрощает обращение с прибором, отображая на дисплее ПК экран и виртуальный интерфейс, аналогичный органам управления анализатора, с которым можно работать с помощью мыши.
Технические характеристики Fluke N4K 3PP54I:
| Fluke N4K 3PP54I | |
|---|---|
| Количество фаз | 1-3 |
| Вес | Прибл. 5 кг |
| Размер | 150 мм x 237 мм x 315 мм |
| Встроенный принтер | Нет |
| Дисплей | Цветной, 144 мм — 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
| Диапазон | От 0 до 3 МГц или от 0 до 10 МГц в зависимости от используемого входного модуля |
| Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
| Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
| Диапазон входного напряжения | От 0,3 В до 1000 В |
| Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
| Память для хранения конфигураций | 4 МБ |
| Память для хранения настроек | 0,5 МБ |
| Быстрое преобразование Фурье | До 40-й гармоники |
| RS-232 / USB-интерфейс | Стандартно |
| Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
| Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
| Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
| Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
| Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
| Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
| Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
| Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
| Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
| Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
| Диапазон рабочих температур | От 5 °C до 35 °C |
| Диапазон температур хранения | От -20 °C до 50 °C |
| Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
| Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
| Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
| Измерительные входы | Безопасные розетки 4 мм, 2 — для каждого входа. Разъем BNC для подключения внешнего шунта |
| Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
| Разъемы | Задняя панель 3-фазного анализатора |
| Измеряемые величины | Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
| Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
| Точность | ±0,01 % измеряемой величины (показания) |
| Частота и синхронизация | Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
| Память для конфигураций | В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. |
| Интерфейс | Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
| Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
| Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
| Максимальные значения на входе | Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
| Испытательные напряжения | Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
| Электромагнитная восприимчивость | Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |

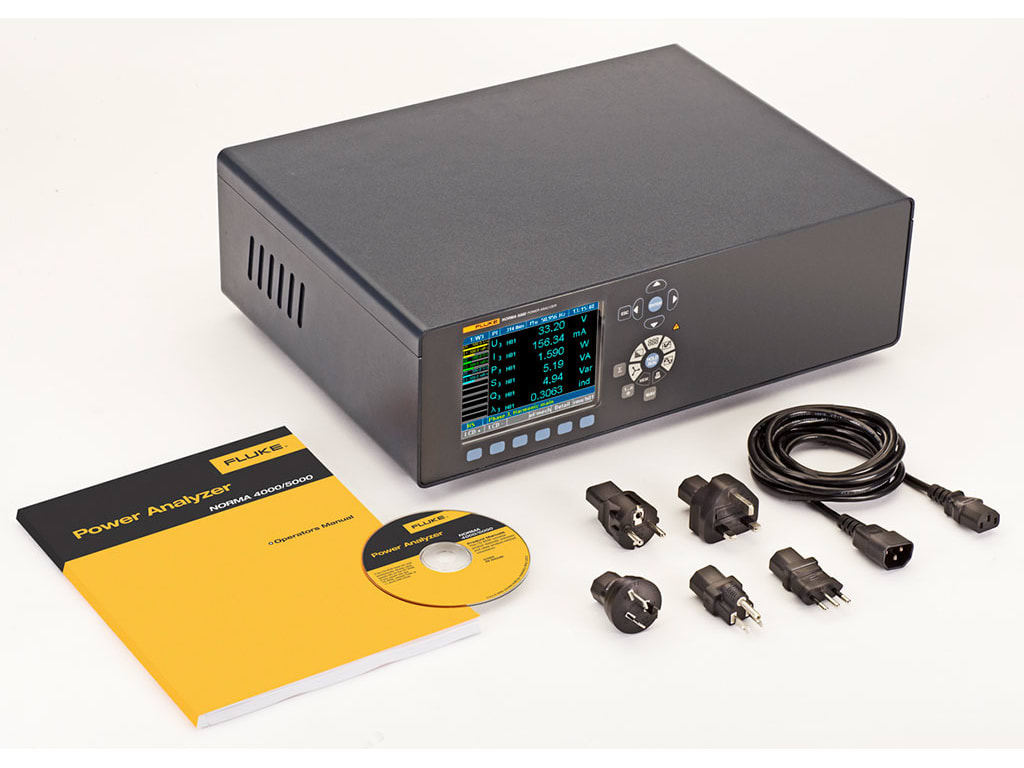

Комплект поставки Fluke N4K 3PP54I:
- Кабель электропитания
- Цветной дисплей 144 мм
- Интерфейс RS232/USB
- Свободное место для трех подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения, полученные при калибровке
