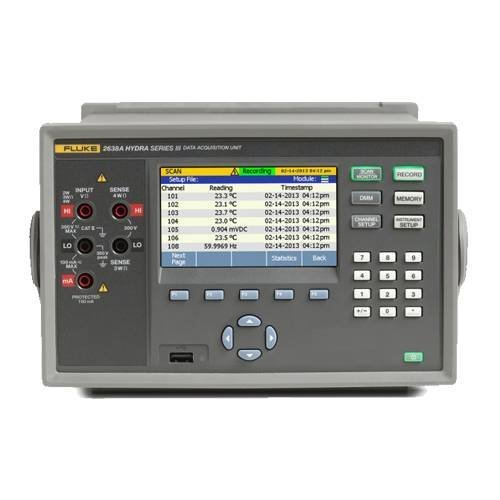

Система сбора данных Fluke 2638A/60/C 220 Hydra Series III
Загрузка...
Система сбора данных Fluke 2638A/60/C 220 Hydra Series III — универсальное портативное решение для сложных диагностических работ с функционалом для долговременной регистрации различных параметров. Полученные данные используются с целью их углубленного анализа, а также выполнения оперативных измерений электрических характеристик.
Система сбора данных поставляется в максимальной комплектации: с тремя универсальными разъемами, которые позволяют задействовать до 60 основных и 6 слаботочных аналоговых входов для подключения внешних датчиков, и со свидетельством об аккредитованной калибровке, что дает возможность решать метрологические и другие задачи с гарантированной точностью.
Основные функции Fluke 2638A/60/C 220
- Быстросъемные разъемы 2638A-100 упрощают подключение датчиков для измерения напряжения, тока, сопротивления, частоты, а также термопреобразователей всех популярных типов.
- Cканирование датчиков, которое запускается вручную или по внешним сигналам, может выполняться с выбираемой скоростью и разрешением. Результаты отображаются в виде динамических таблиц или графиков.
- Контактные измерения в режиме цифрового мультиметра (DMM) производятся с 6,5-разрядным разрешением, позволяя получать показания с лабораторной точностью в промышленных условиях.
- Документирование – результаты измерений записываются во внутреннюю память либо на внешний носитель, подключенный через USB-хост на передней панели. Текущие данные можно сохранять в виде снимка с экрана одним нажатием клавиши.
- Дистанционное управление реализуется через стандартные порты USB и LAN, установленные в базовой комплектации. При таком формате работы также используются специализированное ПО Fluke DAQ либо тестовые сценарии на языке SCPI.
Особенности
Возможность сохранения до 1000 пользовательских профилей упрощает подготовку Fluke 2638A/60/C 220 к работе, позволяя быстро менять настройки при подключении новых датчиков или смене формата испытаний. При задействовании нескольких идентичных измерителей предусмотрены функции выделения и копирования, которые позволяют быстро дублировать выбранные каналы. Легкий в освоении интерфейс с клавишами прямого доступа к основным функциям, интуитивно-понятной структурой меню, навигационными и экранными кнопками и отдельной цифровой панелью, упрощает обращение с прибором.
Технические характеристики Fluke 2638A/60/C 220 Hydra Series III:
| Fluke 2638A/60/C 220 | |
|---|---|
| Напряжение постоянного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,0024 % |
| Напряжение переменного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,11 % |
| Сопротивление | Диапазон: от 100 Ом до 100 МОм Разрешение: от 0,1 мОм до 100 Ом |
| Частота | Диапазон: от 20 Гц до 1 МГц Точность: 0,01 % |
| Резистивный датчик температуры (Pt 100) | Диапазон: –200 °C Разрешение: 0,001 °C Точность: 0,016 °C |
| Термопары J | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,53 °C |
| Термопары K | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,60 °C |
| Термопары T | Диапазон: –270 °C до 400 °C Разрешение: 0,01 °C Точность: 0,62 °C |
| Типы термопар | R, S, N, E, B, C, D, G, L, M, U, W |
| Емкость канала | Аналоговые входы: от 22 до 66 каналов; 8 цифровых вводов-выводов и 6 выходов аварийных сигналов (TTL) Сумматор: 1 |
| Электропитание | Напряжение: 100 В до 264 А в 4 моделях питания по выбору (100 В, 120 В, 220 В, 240 В) Частота: от 47 Гц до 440 Гц (автоматическое распознавание при включении) Потребляемая мощность: 34 В А пик (24 Вт среднее) |
| Связь | LAN: 10/100 Мб TCPIP DHCP Удаленные команды: набор команд SCPI |
| Внутренняя память | 57 тысяч сканирований; 1000 файлов настройки |
| Безопасность файлов | Двойной уровень, администратор, пять защищенных паролем пользователей, статус гостя |
| Выходы аварийных сигналов | 6 выходов аварийных сигналов TTL — назначается на один или несколько каналов |
| Установки аварийных сигналов | 2 назначаемых установки на канал, высокий-низкий, высокий-высокий, низкий-низкий |
| Языковые меню | Английский, китайский, французский, немецкий, японский, корейский, португальский, русский, испанский |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от 20 °C до 70 °C |
| Прогрев | один час до достижения паспортных характеристик погрешности |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 28 °C < 90 %; от 28 °C до 40 °C < 75 %; от 40 °C до 50 °C < 50 % Хранение: от 20 °C до 70 °C < 95 % |
| Масса | 6 кг |
| Габариты | 150 мм x 285 мм x 385 мм |
| Стандартная высота стойки | 3 U |
Комплект поставки Fluke 2638A/60/C 220 Hydra Series III:
- Система для сбора данных Fluke 2638A/60/C 220 с 60 универсальными каналами, включая три релейных платы (2638A-RLY) и три разъема 2638A-100
- Измерительные провода
- Инструкция по эксплуатации
- Информация по технике безопасности и регистрация для гарантии на компакт-диске
- Кабель питания
- Отвертка и отчет с данными о контролируемой калибровке
