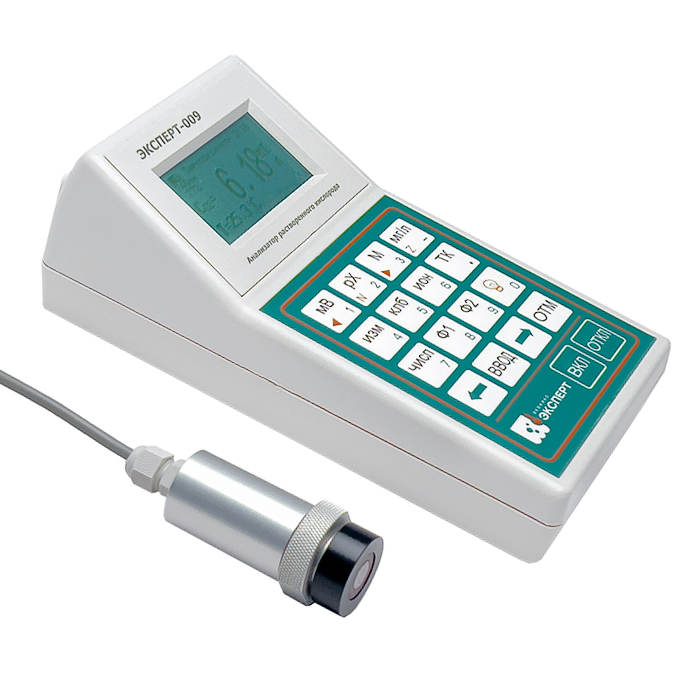

Анализатор растворенного кислорода оптический ЭКСПЕРТ-009 (комплект водоемный)
Загрузка...
Анализатор растворённого кислорода Эксперт-009 с оптическим датчиком, обладает рядом преимуществ по сравнению с амперометрическим датчиком Кларка:
- датчик практически не требует обслуживания;
- отсутствует мембрана, не нужен электролит;
- не отравляется сероводородом и друими серосодержащими соединениями, можно измерять даже непосредственно в сточной воде и аэротенках!
- отсутствие мешающего влияния матрицы раствора;
- невосприимчивость датчика к давлению (возможно измерение непосредственно в сосуде под давлением или трубопроводе через прозрачный иллюм и натор, не нарушая герметичность);
- легко заменяемые прочные сменные наконечники с ресурсом жизни 1 год;
- возможность измерения в неводных средах.
Возможно исполнение в переносном и стационарном варианте. Имеется встроенный аккумулятор, позволяющий работать автономно в течение нескольких недель. Возможна передача текущих показаний на ПК или мобильное устройство по RS-232, USB или Bluetooth.
В зависимости от назначения анализатора растворённого кислорода Эксперт-009 посталяются два комплекта:
- ЭКСПЕРТ-009 комплект лабораторный — оптический анализатор растворенного кислорода (для лабораторных измерений);
- ЭКСПЕРТ-009 комплект водоемный — оптический анализатор растворенного кислорода (для измерения в водоемах).
Особенности работы оптического анализатора растворенного кислорода ЭКСПЕРТ-009:
Чувствительным элементом датчика является специальный фосфоресцирующий краситель. Под действием кислорода происходит тушение фосфоресценции, которое анализатор пересчитывает в значение концентрации. Данный метод является чрезвычайно высоко селективным благодаря уникальным свойствам молекулы кислорода.
Новый анализатор с оптическим датчиком лишен недостатков традиционных методов (йодометрического титрования по Винклеру и амперометрического измерения с датчиком Кларка). Практически отсутствуют мешающие влияния окислителей, восстановителей, взвешенных и окрашенных веществ.
Последовательность стадий процесса измерения следующая:
- возбуждение молекул индикаторного красителя светом;
- переход красителя в основное состояние одним из двух способов:
- в виде фосфоресценции при отсутствии кислорода;
- передача энергии молекуле кислорода (тушение фосфоресценции), сопровождающаяся её переходом в синглетное состояние.
Чем больше содержание кислорода, тем быстрее происходит тушение фосфоресценции красителя, тем меньше время жизни его возбуждённого состояния. Данная зависимость описывается уравнением Штерна-Фольмера. С его помощью прибор рассчитывает концентрацию кислорода. При этом автоматически вносится температурная коррекция.
| Параметр | Значение |
| Диапазон измерений массовой концентрации растворенного кисло- рода (СO2), мг/дм3 | от 0,2 до 20 |
| Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации растворенного кислорода при температуре анализируемой среды (25±1) °С | ±5 % |
| Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации кислорода при температуре анализируемой среды от 5 °С до 50 °С, кроме температуры (25±1) °С | ±10 % |
| Диапазон измерений температуры анализируемого раствора, °С | от 0 до 50 |
| Диапазон температурной компенсации измерительной системы, °С | от 5 до 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры анализируемого раствора, °С | ± 0,5 |
| Время установления рабочего режима после включения, с, не более | 30 |
| Продолжительность непрерывной работы, ч, не менее | 8 |
| Номинальное напряжение питания, В (встроенный аккумулятор, с индикацией разрядки) | 12 |
| Потребляемая мощность, Вт, не более | 6 |
| Габаритные размеры измерительного преобразователя в переносном исполнении, мм, (длина×ширина×высота), не более | 200 х 110 х 70 |
| Габаритные размеры измерительного преобразователя в стационарном исполнении, мм, (длина×ширина×высота), не более | 250 х 340 х 100 |
| Масса в переносном исполнении, кг, не более | 0,95 |
| Масса в стационарном исполнении, кг, не более | 1,10 |
| Эксплуатационная температура окружающей среды, °С | от 5 до 40 |
| Эксплуатационная относительная влажность при 25 °С, %, не более | 90 |
| Эксплуатационное атмосферное давление,кПа | от 0 до 50 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| № | Наименование | Количество |
| 1 | Измерительный преобразователь ЭКСПЕРТ-009 | 1 |
| 2 | Датчик ДКТП-03 (длина кабеля 3 м) | 1 |
| 3 | Комплект ЗИП (сменная насадка с кислород чувствительным красителем, уплотнительное кольцо) | 1 |
| 4 | Блок питания | 1 |
| 5 | Кабель ПК RS232 | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Методика поверки | 1 |
* Возможность по заявке удлинения до 20 м
