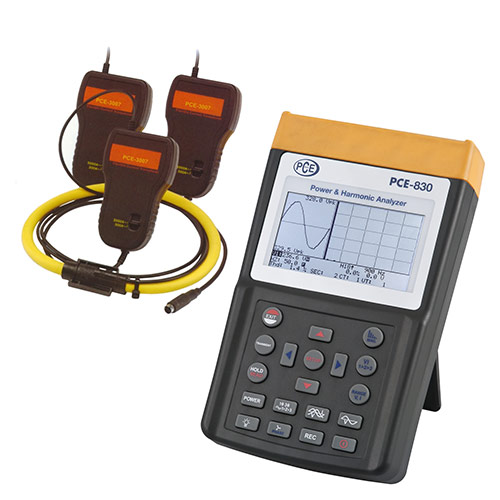

Анализатор силы сети PCE-830-3
Анализатор помех линии электропередачи PCE-830 используется для однофазного и трехфазного измерения электрических величин в сети переменного тока. С помощью анализатора помех в электросети...
Загрузка...В наличии много
по запросу
по запросу
Анализатор помех линии электропередачи PCE-830 используется для однофазного и трехфазного измерения электрических величин в сети переменного тока. С помощью анализатора помех в электросети определяются не только «нормальные» измеренные переменные, такие как напряжение, ток, частота, мощность и энергия, а также отображаются значения, требуемые в соответствии с EN50160, такие как гармоники, промежуточные гармоники и асимметрия. Отказы сети, такие как прерывания, провалы, временные или кратковременные перенапряжения (от длительности 16 мкс), могут быть определены с их соответствующими значениями. Очень высококонтрастный ЖК-дисплей с точечной матрицей с подсветкой отображает до 35 параметров одновременно, одновременно можно адаптировать до 3 токовых зажимов.
В режиме регистратора данных в 85 записях данных может храниться до 17470 измеренных значений (3-фазный / 4-проводный), в простейшем случае до 52400 измеренных значений (1-фазный / 2-проводный). Этот анализатор мощности и сетевых помех PCE-830 идеально подходит для долгосрочного анализа. Измеренные значения, собранные в устройстве, могут быть переданы на ПК по желанию и оценены с помощью соответствующего программного обеспечения для анализа. В комплект поставки входит все необходимое для измерения и оценки (включая программное обеспечение и кабели для передачи данных). Измеритель мощности поставляется с заводской калибровкой, но при желании может также быть лабораторно откалиброван и сертифицирован по ISO (при заказе в первый раз или при повторной калибровке, например, ежегодно).
Особенности PCE-830-3:
- Анализ 3-фазных / 4-проводных, 3-фазных / 3-проводных, 1-фазных / 2-проводных, 1-фазных / 3-проводных сетей.
- Истинное среднеквадратичное измерение (V 123 и I 123).
- Измерение активной мощности (Вт, КВт, МВт, ГВт).
- Измерение кажущейся и реактивной мощности (кВА, квар).
- Коэффициент мощности (PF), фазовый угол (Φ).
- Измерение работы / энергии (WH, KWH, KVARH, PFH).
- Измерения тока от 0,1 мА до 3000 А, например, позволяют анализ потребности в резервной мощности завода.
- Большой ЖК-дисплей с 35 параметрами на одном экране (3P4W).
- Программируемые отношения CT (от 1 до 600) и PT (от 1 до 3000).
- Отображение наложенных сигналов напряжения и тока.
- 512 КБ памяти с программируемыми интервалами записи (время выборки от 2 до 3000 секунд, 17470 записей с 3-фазной / 4-проводной системой).
- Вывод сигналов, параметров производительности и гармонических искажений.
- Очень большой матричный ЖК-дисплей с яркой подсветкой.
- Средняя мощность (АД в Вт, КВт, МВт).
- Максимальная мощность (MD в Вт, кВт, МВт) с программируемым периодом.
- Анализ гармонических искажений до 99-го порядка.
- Отображение до 50 гармоник на дисплее с сигналами.
- Отображение формы сигнала с пиковыми значениями (1024 измеренных значения / период).
- Анализ абсолютных искажений (% THD-F).
- Графическая фазовая диаграмма с параметрами системы 3 фазы.
- Получает до 28 переходных процессов (время + циклы) с программируемым порогом (%).
- 3-фазное напряжение или коэффициент дисбаланса тока (VUR).
- 3-фазное напряжение или коэффициент асимметрии тока (d0%, d2%).
- Оптически изолированный интерфейс USB.
- Встроенный таймер и календарь для записи данных.
- Максимум держателя проводника для токового зажима: PCE-6801 около 30 мм, PCE-6802 около 55 мм, PCE-3007 около 170 мм.
Технические характеристики PCE-830-3:
| Ватт переменного тока (50 или 60 Гц, PF 0,5-1) | ||||
| Область измерения | Разрешение | Точность | ||
| 5,0 … 999,9 Вт | 0,1 Вт | ±1% ±0,8 Вт | ||
| 1,000 … 9,999 кВт | 0,001 кВт | ±1% ±8 Вт | ||
| 10,00 … 99,99 кВт | 0,01 кВт | ±1% ±80 Вт | ||
| 100,0 … 999,9 кВт | 0,01 кВт | ±1% ±0,8 кВт | ||
| 1000 … 9999 кВт | 1 кВт | ±1% ±8 кВт | ||
| Ток переменного тока (50 или 60 Гц, авто. Выбор диапазона, TRMS) | ||||
| Область измерения | Разрешение | Точность | ||
| 0,04 A … 1 A | 0,001 A | ±0,5% ±0,05 A | ||
| 0,4 A … 10,0 A | 0,01 A | ±0,5% ±0,05 A | ||
| 4 A … 100,0 A | 0,1 A | ±1,0% ±0,5 A | ||
| Напряжение переменного тока (50 или 60 Гц, TRMS) | ||||
| Область измерения | Разрешение | Точность | ||
| 20,0 … 500,0 V | 0,1 V | ±0,5% ±5 чисел | ||
| (Фаза против нулевого проводника) | ||||
| 20,0 … 600,0 V | 0,1 V | ±0,5% ±5 чисел | ||
| (Фаза против фазы) | ||||
| Гармонические искажения напряжения переменного тока | ||||
| Область измерения | Разрешение | Точность | ||
| 1 … 20 | 0,1 % | ±1,0 % | ||
| 21 … 49 | 0,1 % | 4 % ±2,0 % | ||
| 50 … 99 | 0,1 % | 6 % ±2,0 % | ||
| Гармоники тока переменного тока в % | ||||
| Область измерения | Разрешение | Точность | ||
| 1 … 20 | 0,1 % | ±0,2 % ±1,0 % | ||
| 11 … 20 | 0,1 % | ±2 % ±1,0 % | ||
| 21 … 50 (A) | 0,1 % | ±5 % ±1,0 % | ||
| 21 … 50 (мA) | 0,1% | ±10% ±1,0% | ||
| 51 … 99 | 0,1 % | ±35 % ±1,0 % | ||
| Коэффициент мощности (PF) | ||||
| Область измерения | Разрешение | Точность | ||
| 0,00 … 1,00 | 0,01 | ±0,04 | ||
| Фазовый Угол (Phi) | ||||
| Область измерения | Разрешение | Точность | ||
| -180° … 180° | 0,1° | ±1° | ||
| Полное гармоническое искажение | ||||
| Область измерения | Разрешение | Точность | ||
| 0,0 … 20,0 % | 0,1 % | ±1 % | ||
| 20,0 … 100 % | 0,1 % | ±3% ±5 % | ||
| 100 … 999,9 % | 0,1 % | ±10% ±10% | ||
| Пиковое значение измерения при напряжении/токе переменного тока | ||||
| Область измерения | Разрешение | Точность | ||
| 50 Гц | 19 мкС | ±5 % ±30 чисел | ||
| 60 Гц | 16 мкС | ±5 % ±30 чисел | ||
| Измерение вершинного значения при напряжении/токе переменного тока | ||||
| Область измерения | Разрешение | Точность | ||
| 1,00 … 99,99 | 0,01 | ±5 % ±30 чисел | ||
| Частотный диапазон в автоматическом режиме.- Режим | ||||
| Область измерения | Разрешение | Точность | ||
| 45 … 65 Гц | 0,1 Гц | 0,1 Гц | ||
| Накопитель данных | 512 КБ (энергонезависимая память) Для до | |||
| 52420 измеренные значения при измерении 1 фазы /2 провода | ||||
| Интерфейс | USB (оптически изолированный) | |||
| Программное обеспечение и кабель для передачи данных, входящий в комплект поставки, подходит от Windows2000, XP, ME | ||||
| Дисплей | подсветкой, | |||
| Punktmatrix- LCD-Display | ||||
| Снабжение | 8 x 1,5 В Тип AA | |||
| Габарит | 257 x 155 x 57 мм | |||
| Вес | 1160 гр | |||
| Условия окружающей среды | макс. влажности 85 % / | |||
|
||||
| Степень Защиты / Стандартизация | IEC 61010, 600 V/CAT III | |||
| Токоизмерительные PCE-3007 (3000A) | ||||
| Текущий Принимающий проводник | Диаметр 170 мм | |||
| Выбор диапазона | вручную (300A, 3000A) | |||
| Наименьший радиус изгиба | 35 мм | |||
| Длина измерительной петли | 610 мм | |||
| Петля для измерения диаметра | 14 мм | |||
| Размеры | 130 x 80 x 43 мм | |||
| Вес | ||||
Комплект поставки PCE-830-3:
- 1 х PCE-830-3 анализатор мощности и сетевых помех
- 3 х Токовые клещи PCE-3007 (3000А)
- 4 х Изолированные зажимы аллигатора
- 4 х Безопасных измерительных провода длиной 3 м
- 8 х Батарея
- 1 х Адаптер питания
- 1 х Сумка
- 1 х USB-кабель для ПК
- 1 х Программное обеспечение (на английском языке)
- 1 х Инструкция по эксплуатации
