Анемометр-регистратор АТЕ-1038
Загрузка...Портативный анемометр АТЕ-1038 является комбинированным прибором для измерения параметров воздушного потока, температуры и относительной влажности окружающей среды, температуры контактным методом при помощи термопар. Прибор снабжен усиленной металлической крыльчаткой с шарикоподшипниками низкого трения, которая позволяет проводить измерения даже при больших скоростях воздушного потока (до 35 м/с). Помимо измерения скорости и температуры потока воздуха, прибор позволяет вычислять объем проходящего через крыльчатку воздуха, а внешний датчик влажности делает возможным вычисления точки росы и температуры смоченного термометра.
АТЕ-1038 может подключаться к компьютеру, а, кроме того, имеется возможность сохранения измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения.
- измерение скорости воздушного потока, температуры воздушного потока, объема воздушного потока, относительной влажности, точки росы, температуры смоченного термометра, температуры контактным способом термопарами K и J типа
- микропроцессорное управление
- датчик скорости воздуха: усиленная металлическая крыльчатка диаметром 72 мм с шарикоподшипниками низкого трения
- температурный датчик: прецизионный термистор
- функция удержание данных
- фиксация максимального и минимальных значений
- сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения
- ручной и автоматический режим регистратора данных
- запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора
- регулировка задания времени выборок в автоматическом режиме от 1 с до 3600 с
- использование SD-карт объемом от 1 до 16 ГБ (рекомендовано до 4 ГБ)
- возможность индикации скорости воздушного потока в м/с, км/ч, милях/ч, узлах, футах/мин; температуры °С или °F; объема воздушного потока м3/мин или фут3/мин
- задание площади сечения воздуховода от 0,001 до 30000 м2 (от 0,01 до 32293 фут2)
- включение/выключение функции автоматического отключения прибора
- время измерения 1 сек
- сверхбольшой жидкокристаллический дисплей (52х38 мм) с подсветкой
- последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 ии широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
| Измеряемый / Вычисляемый параметр | Диапазон | Разрешение | Точность | |
| Скорость воздушного потока | 0,4 … 35,0 м/с | 0,1 м/с | ±(2%Vизм +0,2 м/с) | |
| 1,4 … 126,0 км/ч | 0,1 км/ч | ±(2%Vизм +0,8 км/ч) | ||
| 1,0 … 78,3 миль/ч | 0,1 миль/ч | ±(2%Vизм +0,4 миль/ч) | ||
| 0,8 …68,0 узлах | 0,1 узел | ±(2%Vизм +0,4 узел) | ||
| 79…6890 фут/мин | 1 фут/мин | ±(2%Vизм +40 фут/мин) | ||
| Температура воздушного потока (датчик в крыльчатке) | °С | 0°С … 80°С | 0,1°С | ±0,8°С (<60°С) |
| °F | 32°F … 176°F | 0,1°F | ±1,5°F | |
| Объем воздушного потока | CMM | 0…63000 м3/мин | 0,001…1 м3/мин | не нормируется |
| CFM | 0…2224900 фут3/мин | 0,001…100 фут3/мин | ||
| Относительная влажность воздуха | ≥70% RH | 5%…95% R.H. | 0,1% R.H. | ±(3%RHизм +1%RH) |
| <70% RH | ±3%RH | |||
| Температура окружающей среды (датчик влажности) | °С | 0°С … 50°С | 0,1°С | ±0,8°С |
| °F | 32°F … 122°F | 0,1°F | ±1,5°F | |
| Точка росы (датчик влажности) | °С | -25,3°С … 48,9°С | 0,1°С | не нормируется |
| °F | -13,5°F … 120,1°F | 0,1°F | ||
| Температура смоченного термометра (датчик влажности) | °С | -21,6°С … 50°С | 0,1°С | не нормируется |
| °F | -6,9°F … 122°F | 0,1°F | ||
| Температура термопарами | К тип | -50°С … 1300°С | 0,1°С | ±(0,4% Tизм+ 0,5°С) |
| -50,1°С … -100°С | ±(0,4% Tизм+ 1°С) | |||
| -58°F … 2372°F | 0,1°F | ±(0,4% Tизм+ 1°F) | ||
| -58,1°F … -148°F | ±(0,4% Tизм+ 1,8°F) | |||
| J тип | -50°С … 1200°С | 0,1°С | ±(0,4% Tизм+ 0,5°С) | |
| -50,1°С … -100°С | ±(0,4% Tизм+ 1°С) | |||
| -58°F … 2192°F | 0,1°F | ±(0,4% Tизм+ 1°F) | ||
| -58,1°F … -148°F | ±(0,4% Tизм+ 1,8°F) | |||
- питание 9 В (6 батарей типа ААх1,5 В)
- рабочая температура 0 … 50°С
- макс. потребляемый ток 36 мА
- масса 347 г
- габаритные размеры:
прибор 182х73х47,5 мм
крыльчатка Ø72 мм
датчик влажности длина 197 мм

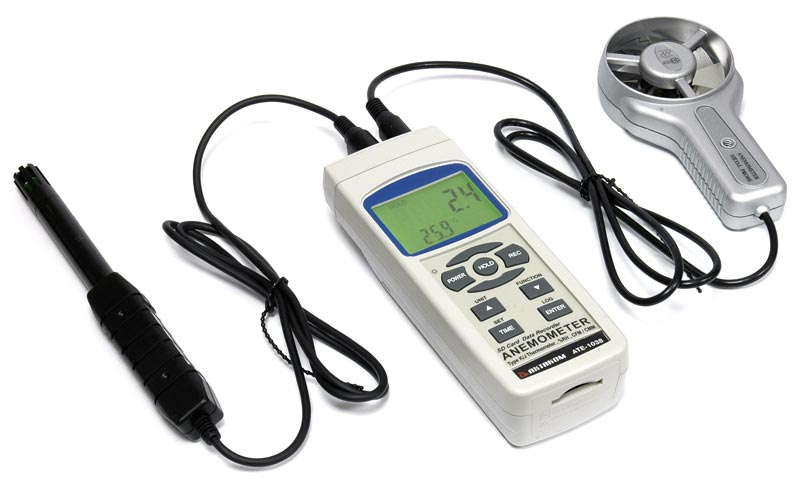

- Анемометр-регистратор АТЕ-1038
- Металлическая крыльчатка
- Датчик влажности
- Футляр
- Руководство по эксплуатации
