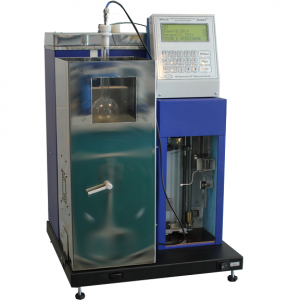

Аппарат автоматический для определения фракционного состава нефти и светлых нефтепродуктов ЛинтеЛ АРНС–20 (ГОСТ 2177-99, ISO 3405-88, ASTM D-86)
ГОСТ 2177-99, ИСО 3405-88, ASTM D 86 – 04b
Конструктивное исполнение аппарата моноблочное.
Блок испытаний и блок управления смонтированы на одном шасси.Охлаждение жидкости в холодильнике производится проточной водой, колотым льдом, снегом, залитым водой, криостатом «Линтел ТКС-20».
Температура разгонки | Вещества с температурой кипения от 0 до +370 °С |
Группы нефтепродуктов | темные нефтепродукты, нефть, парафинистая нефть, парафины по ГОСТ 2177 Метод Б;
1, 2, 3, 4 по ГОСТ 2177 Метод А; 1, 2, 3, 4 по ASTM D 86, ГОСТ ISO 3405 |
Объем охлаждающей бани | 9 л |
Параметр | Ед. изм. | Диапазон измерения | Точность измерения ГОСТ 2177 |
Точность измерения ASTM D 86 |
Дискретность |
---|---|---|---|---|---|
Объем отогнанного продукта | мл | от 5 до 100 | ±0,5 | ±0,3 | 0,1 |
Температура паров продукта | °С | от 0 до 300 | ±1,0 | ±1,0 | 0,1 |
от 300 до 370 | ±1,5 | ±1,5 | 0,1 | ||
Температура охлаждающей бани | °С | от 0 до +60 | ±0,5 | ±0,5 | 1 |
Температура приёмника | °С | от 13 до 35 | ±0,5 | ±0,5 | 1 |
Барометрическое давление | мм. рт. ст. | от 680 до 800 | ±1 | 1 | |
Скорость отгона | мл/мин | 0 до 9 | ±0,5 | 1 |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 1,5 кВт |
Габаритные размеры | 435х700х485 мм (ширина х высота х глубина) |
Масса | не более 35 кг (без учета теплоносителя в бане) |
Температура окружающей среды | от 10 до 35 °C |
Относительная влажность воздуха при температуре +25°С | не более 80 % |
Напряжение сети питания | от 198 до 242 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов (не распространяется на стеклянные изделия) |
Безопасность | |
---|---|
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Аппарат ЛинтеЛ АРНС-20 | 1 шт. |
Цилиндр мерный | 2 шт. |
Шомпол | 1 шт. |
Плита теплоизоляционная (подставка колбы отв.ø50 мм) | 1 шт. |
Плита теплоизоляционная (подставка колбы отв.ø38 мм) | 1 шт. |
Стекло смотровое | 1 шт. |
Задвижка (крышка приемника) | 2 шт. |
Каплеотбойник | 1 шт. |
Крышка бани с теплообменником | 1 шт. |
Кольцо | 1 шт. |
Центрирующее приспособление | 1 шт. |
Колба Энглера (КРН-125 ТС) | 2 шт. |
Пробка силиконовая 10/13 отв.5,8мм H=18 (пробка отвода) | 2 шт. |
Пробка силиконовая 14/20 отв. 5,5мм H=24 (пробка колбы) | 1 шт. |
Кольцо 011-015-25-2-4 ГОСТ 9833 | 1 шт. |
Кольцо 006-009-19-1-4 ГОСТ 9833 | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Краткая инструкция оператора | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
