Аппарат рентгеновский переносной для промышленной рентгенографии 0,3 СБК 250 С РК
Аппарат предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома. Аппарат может работать как от сети переменного тока, так и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания (ИАП — источник автономного питания). Аппарат оснащен системой автоматической тренировки
Данная модификация имеет расширенный диапазон рабочих температур и может применяться в условиях Крайнего Севера при температурах от -40 °С. К модификациям «С» выпускается ряд оригинальных устройств крепления и различные адаптеры для питания аппаратов в полевых условиях. Также в нее включена опция управления по радиоканалу, которая позволяет осуществлять включение/выключение излучения и тренировки в соответствии с заданными посредством встроенного в БПУ пульта управления дистанционно, с помощью брелка на расстоянии до 100 м
Основные технические характеристики
Моноблок представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции с предельными значениями:
- мощности на аноде трубки – 300 Вт
- анодного напряжения – 250 кВ
- анодного тока – 3 мА
В диапазоне от 100 кВ до 250кВ характеристика по мощности –изоваттная,с предельной мощностью на аноде – 300 Вт
Диапазон уставок режимов работы рентгеновской трубки:
- анодного напряжения на рентгеновской трубке – 100÷250 кВ
- тока анода рентгеновской трубки – 0,1÷3,0 мА
- времени экспозиции –1 ÷ 998 сек
Дискретность уставок режимов работы:
- анодного напряжения – 1,0 кВ
- анодного тока – 0,01 мА
- времени экспозиции – 1 сек
- дальность действия брелка дистанционного управления до 100 м в условиях прямой видимости
Диаграмма излучения – конус с углами при вершине 40° х 60°
- Ось пучка — перпендикулярна оси моноблока
- Размер фокусного пятна – 1,5 х 1,5 мм
- Питание — от сети переменного тока 50 Гц с напряжением – 90 ÷ 264 В
- Мощность, потребляемая от сети, не более – 450 Вт
- Диапазон рабочих температур окружающей среды – -40°С ÷ +40° С
- Диапазон температур хранения – -50° С ÷ +50° С
- Температура отключения по перегреву моноблока – +70° С
- Время непрерывной работы на максимальной мощности при начальной температуре +20° С – 20 мин
- Время работы от заряженного источника автономного питания (ИАП) на максимальной мощности – 28 мин
Габаритные размеры основных частей аппарата:

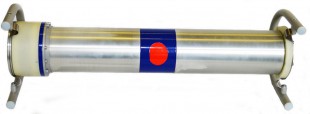

- моноблок «0,3 CБК 250С» без съёмных поручней – Ø120 × 635 мм
- блок питания и управления северного исполнения (БПУ) – 273 × 185 ×157 мм
- брелок дистанционного управления (ПДУ) – 50 × 30 × 12 мм
- источник автономного питания (ИАП) – 270 × 250 × 120 мм
Масса основных частей аппарата:
- моноблок «0,3СБК 250С РК» со съемными поручнями, не более – 7,9 кг
- блок питания и управления северного исполнения с радиоканалом (БПУ С РК) «0,3СБК 250С С РК» не более – 3,5 кг
- брелок дистанционного управления (ПДУ), не более – 0,02 кг
- источник автономного питания (ИАП), не более – 10,5 кг
- кабель соединительный (моноблок – БПУ) длиной 5м, не более – 0,7 кг
- кабель сетевой длиной 2 м, не более – 0,2 кг
- кабель автономного питания длиной 0,5 м, не более – 0,2 кг
- штатив моноблока, не более – 1,1 кг
Базовый комплект поставки аппарата:
- моноблок «0,3 СБК 250С РК» со съемными поручнями
- блок питания и управления северного исполнения с радиоканалом (БПУ РК) «0,3СБК 250С РК»;
- кабель соединительный (моноблок – БПУ) – длиной 5 м;
- кабель сетевой с евровилкой – длиной 2 м;
- брелки дистанционного управления 2 шт;
- комплект эксплуатационной документации
Все части базового комплекта укладываются в 2 инструментальных ящика
Масса этого комплекта не превышает 18,5 кг
Дополнительно поставляются:
- Магнитное устройство крепления моноблока на трубу
- Ременное устройство крепления
- Штатив с магнитными опорами
- Источник автономного питания (ИАП), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 0,5 м
- Коллиматорная муфта моноблока
- 12/24 В преобразователь
