Аппарат рентгеновский переносной панорамный для промышленной рентгенографии 0,3 СБК 200 СП
Аппарат рентгеновский переносной панорамный «0.3 СБК 200 СП» предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Моноблок «0,3 СБК 200СП» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Моноблок аппарата полностью совместим с блоками и кабелями аппарата 0,3 СБК 160 С , единственное отличие заключается в необходимости перепрограммирования БПУ и ПДУ на диапазон напряжений рентгеновской трубки 50÷180 кВ. Аппарат предназначен для работы в диапазоне температур -40°÷+40°С. Для позиционирования аппарата в трубе разработана специальная тележка-центратор.
Предельные значения режимов работы:
- мощность на аноде рентгеновской трубки – 300 Вт
- анодное напряжение – 200 кВ
- анодный ток – 3 мА
- В диапазоне 100 кВ – 200 кВ характеристика по мощности изоваттная с предельным значением на аноде – 300 Вт
Диапазон уставок режимов работы рентгеновской трубки:
- Напряжение на аноде рентгеновской трубки – 100 ÷ 200 кВ
- Ток анода рентгеновской трубки – 0,1 ÷ 3,0 мА
- Время экспозиции – 1 ÷ 998 с
- Время задержки начала экспозиции – 0 ÷ 60 с
- Шаг изменения анодного напряжения – 1,0 кВ
- Шаг изменения анодного тока – 0,1 мА
- Шаг изменения времени экспозиции – 1 с
- Шаг изменения времени задержки начала экспозиции – 5 с
- Диаграмма излучения круговая, с углами – 360° × ±20°
- Размер фокусного пятна – 1,3 × 3,5 мм
Напряжение питания и потребляемая мощность:
- От сети переменного тока частотой 50 ÷ 60 Гц – 100 ÷ 240 В
- От источника постоянного тока – 24 В ± 10%
- При работе от аккумулятора через преобразователь 12/24 В – 11 ÷ 16 В
- Потребляемая мощность, не более – 540 Вт
- Диапазон рабочих температур окружающей среды -40° ÷ +50° С
- Диапазон температур хранения -50° ÷ +40° С
- Температура отключения моноблока по перегреву +70° С
- Время работы от заряженного аккумуляторного ИАП на максимальной мощности – 28 мин
Габариты основных частей аппарата:
- Моноблок – ∅120 × 610 мм

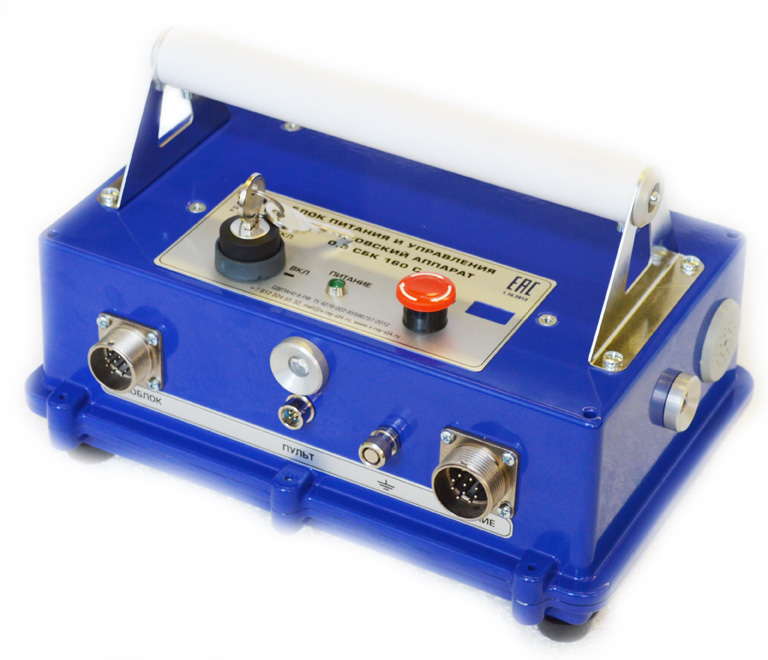

- Блок питания и управления (БПУ) – 273 × 185 × 157 мм
- Пульт дистанционного управления (ПДУ) – 155 ×100 ×30 мм
- Источник автономного питания со встроенной акк. батареей 24V 12 A×ч – 270 × 250 ×120 мм
- Преобразователь 12/24 В – 265 × 145 ×125 мм
- Моноблок с тележкой-центратором – 1350 × ∅130 мм
Масса основных частей аппарата:
- Моноблок, не более – 7 кг
- Блок питания и управления (БПУ), не более – 3,9 кг
- Пульт дистанционного управления (ПДУ), не более – 0,4 кг
- Кабель Моноблок-БПУ длиной 20 м, не более – 3,5 кг
- Кабель ПДУ длиной 25 м, не более – 0,8 кг
- Кабель сетевой с евровилкой длиной 2 м, не более – 0,2 кг
- Тележка-центратор, не более – 3 кг
- Источник автономного питания (ИАП), не более – 10,5 кг
- Сетевой блок питания для модификации «0,3 СБК 200 СП РК», не более – 3,1 кг
- Преобразователь 12/24 В, не более – 3,1 кг
- Кабель преобразователя 12/24 В длиной 20 м, не более – 2,8 кг
- Моноблок с тележкой-центратором, не более – 10 кг
