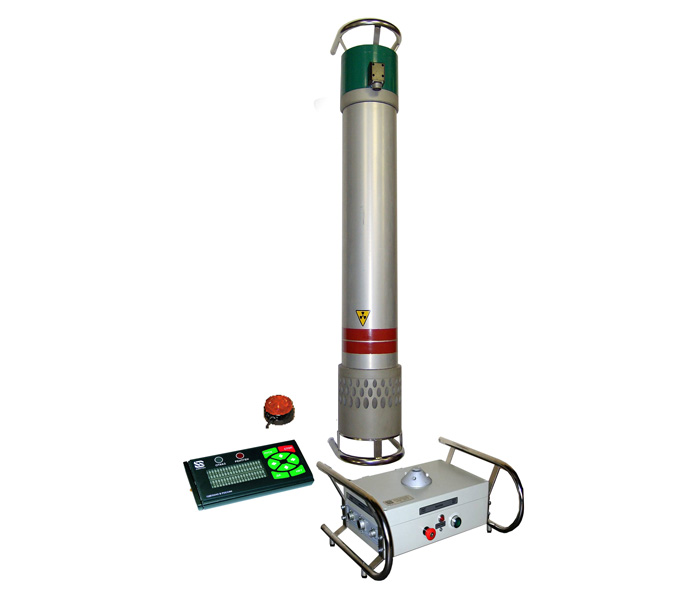

Рентгеновский аппарат РПД-180СП
Загрузка...
Переносные рентгеновские аппараты серии РПД-180 являются модификацией серии РПД-200. Аппаратоы РПД-180 представлены моделями: РПД-180 с боковым выходом излучения и РПД-180 П с панорамным выходом излучения, а так же их северными версиями — РПД-180С и РПД-180СП. Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов РПД-180 обеспечивается наличием режима автоматической тренировки рентгеновской трубки.
Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды Конструктивно моноблоки рентгеновских дефектоскопов серии РПД-180 представляют собой алюминиевые цилиндры, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Блок пульта управления представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
Аппараты РПД-180 СП предназначены для работы в особо тяжелых климатических условиях (пыль, грязь, повышенная влажность, низкие температуры), в том числе в условиях Крайнего Севера. В данных аппаратах БПУ имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу аппарата при температуре от -40ºС.
| Технические характеристики | ||
| Параметр | РПД-180СП | |
| Масса, кг | моноблока | 13,9 |
| свинцовой защитной муфты | — | |
| блока питания и управления (не более) | 9,5 | |
| комплекта кабелей (стандартная комплектация) | 5 | |
| Длина моноблока (с рукоятками), мм (не более) | 850 | |
| Диаметр моноблока (с рукоятками), мм (не более) | 220 | |
| Размеры блока питания и управления (с ручками), мм | 470×405×215 | |
| Диапазон установки анодного напряжения с шагом 1 кВ, кВ | 50 ÷ 180 | |
| Диапазон установки анодного тока с шагом 0,01 мА, мА | 1 ÷ 3 | |
| Диапазон установки времени экспозиции с шагом 1 с, с | 1 ÷ 998 | |
| Размер фокусного пятна | 5,5 мм2 | |
| Рабочая диаграмма излучения | 40о×360о | |
| Максимальная мощность, Вт, на аноде | 400 | |
| Питание: однофазная сеть переменного тока | 220 В, 50 Гц | |
| Потребляемая мощность, Вт, (не более) | 650 | |
| Тип рентгеновской трубки | 1 БПК 12-200 | |
| Диапазон рабочих температур, ºС | -40 ÷ +40 | |
| Диапазон температур хранения и транспортировки, ºС | -40 ÷ +70 | |
В стандартный комплект поставки аппаратов РПД-180 входят:
- моноблок в футляре с амортизацией и ручками для переноски;
- блок питания и управления (БПУ) в кейсе;
- пульт дистанционного управления с кабелем длиной 50 м;
- соединительный кабель (моноблок — БПУ) длиной 10 м; (в модификации «РПД-180 П» — 20 м).
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м
Дополнительно аппараты серии РПД-180 могут комплектоваться:
- Кареткой для установки аппарата на трубе и перемещения его снаружи. Перемещение аппарата осуществляется простым механизмом, который может быть установлен под любым углом в пределах полного оборота вокруг трубы. Диаграмма излучения автоматически направляется в сторону противоположной стенки трубы. Каретка устанавливается одним человеком в среднем за три минуты. Масса каретки рентгеновского аппарата РПД-180 — 5,5 кг.
- Тележкой для перемещения внутри труб с диаметрами от 300 до 820 мм. Тележка используется с рентгеновскими аппаратами РПД-180П, РПД 200 П, РПД-250П и предназначена для их перемещения внутри труб с диаметрами от 300 до 820 мм. Тележка состоит из двух одинаковых узлов, которые устанавливаются с обоих торцов аппарата. Настройка тележки на наружный диаметр трубы, осуществляется перестановкой рычагов колёс. Тележка снабжена рым-болтами для обеспечения протягивания аппарата внутри контролируемой трубы. Возможно изготовление тележек для диаметров 820 — 1420 мм. Масса тележки — 7,5кг.
- Телескопический штатив с регулируемыми по высоте пластиковыми или магнитными наконечниками используется для установки дефектоскопа РПД-180 на неровных поверхностях. Минимальная высота установки аппарата 640 мм, максимальная 1100 мм. Вес штатива 6 кг.
- Лазерный прицел. Данное оптическое устройство имеет систему зеркал и лазерную указку, фиксируемую в трёх положениях со встроенной батарейкой и кнопкой управления. Выступающий корпус лазерной указки обозначает красным лучом центр, верхнюю и нижнюю границы диаграммы излучения (с аппаратом серии «РПД-150» обозначает только центр). Прицел легко снимается с любого конца рельса и хранится в мягком футляре. Установка прицела не требует никаких инструментов. Масса: 200 г. Габаритные размеры: 40 х 60 х 165 мм
