Аппарат рентгеновский переносной для промышленной рентгенографии 0,3 СБК 160
Аппарат предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома. Аппарат может работать как от сети переменного тока, так и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания (ИАП — источник автономного питания). Аппарат имет функцию автоматической тренировки
Основные технические характеристики
Моноблок «0,3СБК 160» представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, работающей в режиме
с постоянным напряжением на аноде и постоянным током анода во время экспозиции
с предельными значениями:
- мощности на аноде трубки – 300 Вт
- анодного напряжения – 160 кВ
- анодного тока – 3 мА
В диапазоне от 100 кВ до 160кВ характеристика по мощности –изоваттная, с предельной мощностью на аноде – 300 Вт
Диапазон уставок режимов работы рентгеновской трубки:
- анодного напряжения на рентгеновской трубке – 50÷160 кВ
- тока анода рентгеновской трубки – 0,1÷3,0 мА
- времени экспозиции –1 ÷ 998 сек
Дискретность уставок режимов работы:
- анодного напряжения – 1,0 кВ
- анодного тока – 0,01 мА
- времени экспозиции – 1 сек
Диаграмма излучения – конус с углами при вершине 80° х 100°
- Ось пучка — перпендикулярна оси моноблока.
- Размер фокусного пятна –0,8 х 0,8 мм
- Питание — от сети переменного тока 50 Гц с напряжением – 90 ÷ 264 В
- Мощность, потребляемая от сети, не более – 450 Вт
- Диапазон рабочих температур окружающей среды – -20°С ÷ +40° С
- Диапазон температур хранения – -50° С ÷ +50° С
- Температура отключения по перегреву моноблока – +70° С
- Время непрерывной работы на максимальной мощности при начальной температуре +20° С – около 20 мин
- Время работы от заряженного источника автономного питания (ИАП) на максимальной мощности – 28 мин
Габаритные размеры основных частей аппарата:
- моноблок «0,3 CБК 160» без съёмной ручки – Ø120 × 508 мм
- блок питания и управления в алюминиевом кейсе (БПУ) – 580 × 430 × 240 мм
- пульт дистанционного управления (ПДУ) – 155 × 100 × 30 мм
- источник автономного питания (ИАП) – 270 × 250 × 120 мм
Масса основных частей аппарата:
- моноблок «0,3СБК 160» со съемной ручкой, не более – 5,9 кг
- блок питания и управления «0,3СБК 160» в алюминиевом кейсе (БПУ), не более – 10,5 кг
- пульт дистанционного управления (ПДУ), не более – 0,4 кг
- источник автономного питания (ИАП), не более – 10,5 кг
- кабель соединительный (моноблок – БПУ) длиной 5м, не более – 0,7 кг
- кабель ПДУ длиной 25 м, не более – 0,8 кг
- кабель сетевой длиной 2 м, не более – 0,2 кг
- кабель автономного питания длиной 0,5 м, не более – 0,2 кг
- штатив моноблока, не более – 1,1 кг
Базовый комплект поставки аппарата:

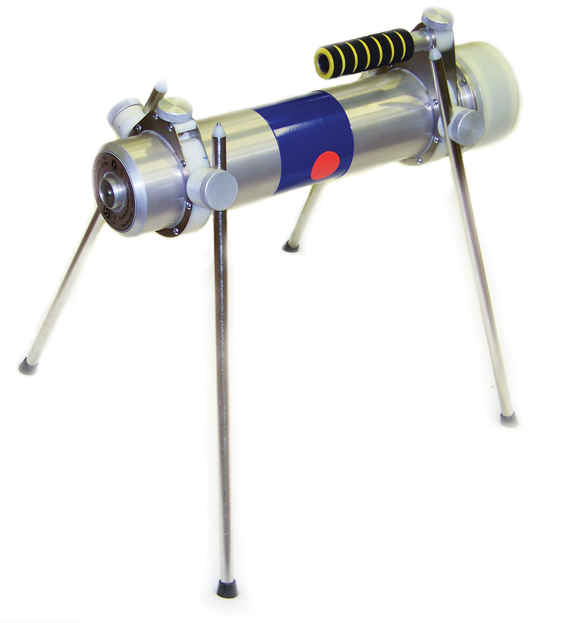

- моноблок «0,3 СБК 160» со съёмной ручкой и 4х ножечным складным штативом высотой 0,5 м
- блок питания и управления «0,3СБК 160» (БПУ), смонтированный в защитном алюминиевом кейсе;
- пульт дистанционного управления (ПДУ);
- кабель соединительный (моноблок – БПУ) – длиной 5 м;
- кабель сетевой с евровилкой – длиной 2 м;
- кабель ПДУ – длиной 25 м
- комплект эксплуатационной документации
Все части базового комплекта укладываются внутрь алюминиевого кейса (БПУ)
Масса этого комплекта не превышает 18,5 кг
Дополнительно поставляются:
- Магнитное устройство крепления моноблока на трубу
- Ременное устройство крепления
- Устройство крепления моноблоков аппаратов 0,3 СБК 160, 0,3 СБК 160 С на трубах малого диаметра 25 ÷ 133 мм
- Штатив с магнитными опорами
- Источник автономного питания (ИАП), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 0,5 м
- Коллиматорная муфта моноблока
- 12/24 В преобразователь
- Автономное устройство охлаждения
