Аппарат рентгеновский постоянного потенциала панорамный для трубосварочных баз СХТ-200-48-N

Аппарат может работать в 3 режимах:
A. Кроулерный режим – в том случае, когда моноблок подключен кабелем к кроулеру, в этом случае он управляется командами кроулера, и его питание осуществляется от батареи кроулера. В память микропроцесора моноблока вводятся необходимые параметры экспозиции и включение экспозиции осуществляется от таймера кроулера. По окончании времени экспозиции рентеновское излучение отключается.
B. Автономный режим – когда аппарат подключен к источнику автономного питания (ИАП) напряжением 48 В постоянного тока или к от  сети 220 В через выпрямитель (также обеспечивающий на выходе 48 В) с помощью длинного кабеля питания. Второй длинный интерфейсный кабель подключается к пульту дистанционного управления (ПДУ)

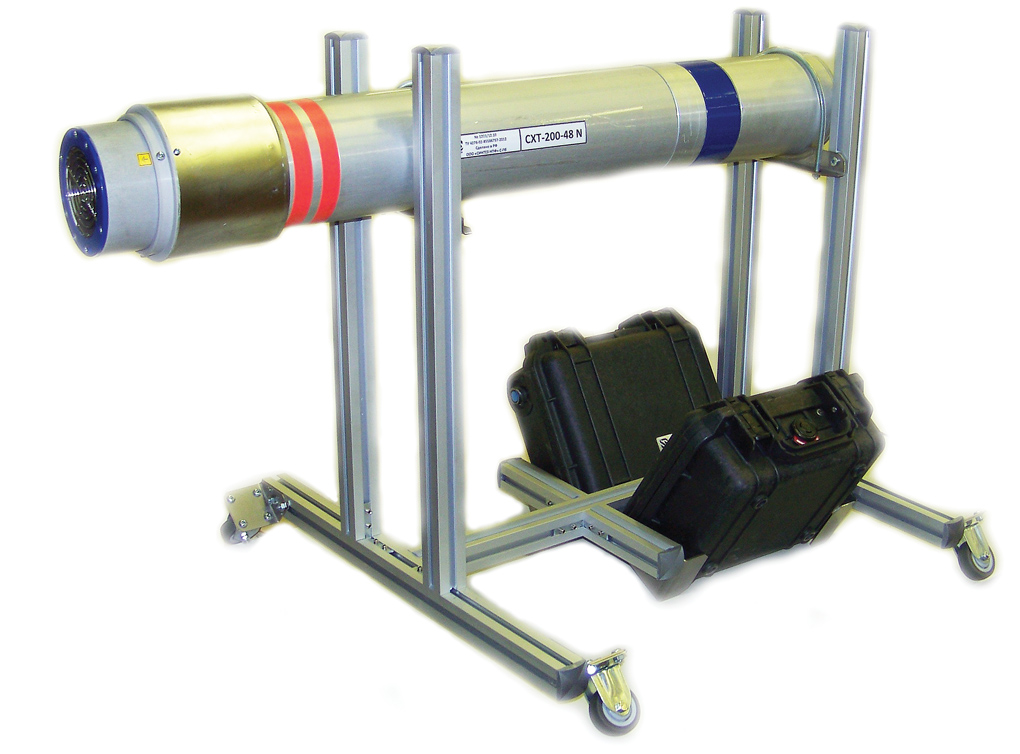

С помощью ПДУ оператор вводит рабочие параметры, включая время экспозиции. После программирования  оператор включает режим экспозиции, находясь на безопасном расстоянии от аппарата  с помощью ПДУ, в этом случае  аппарат устанавливается на тележку, которая перемещается внутри трубы с помощью троса или длинного стержня, источники автономного питания (ИАП) также при этом могут быть установлены в гнездах на тележке.
В этом режиме мы рекомендуем использовать комплект блоков радиоканала. Одно из устройств размещается на тележке и подключается к моноблоку кабелем ПДУ. Второе посредством USB кабеля соединяется с ноутбуком или нетбуком стандартной конфигурации. Оператор таким образом получает возможность управлять работой CXT 200-48-N с расстояния до 100 м
Аппарат имеет 2 режима мощности на аноде – 280 и 400 Вт. При работе с полностью заряженной и “новой”  АКБ кроулера можно использовать режим потребления по току 10А, а при работе от полуразряженной, “старой” и “слабой” аккумуляторной батареи включать режим потребления по току 7А. При этом спектр излучения остается неизменным, но должно быть увеличено время экспозиции. В то же время использование данной возможности позволяет существенно повысить эффективность использования цикла заряд/разряд АКБ.
Когда аппарат используется в трубе ∅ 159 мм (внутренний ∅ 135 мм) для уменьшения диаметра моноблока (до ∅ 120 мм) цилиндрический дефлектор следует снять.  Во всех других случаях мы рекомендуем использовать дефлектор, поскольку это существенно повышает эффективность охлаждения. Аппарат также имеет встроенную функцию защиты от переразряда АКБ
Этот режим используется на трубосварочных базах для “просвечивания” круговых сварных швов и для решения других аналогичных задач в стационарных условиях
C.  Режим автоматической тренировки – в этом случае при включении аппарата при помощи ПДУ может быть запущен режим автоматической тренировки в случае ее необходимости (длительный перерыв в работе и т.д.). По завершении тренировки аппарат способен отрабатывать заданные оператором параметры экспозиции.
Комплект блоков радиоконтроля состоит из 2 блоков прямоугольной формы, один из которых соединяется кабелем ПДУ с моноблоком, второй с помощью USB  кабеля подключается к ноутбуку, и автоматически записывает в ноутбук программу управления аппаратом от ПДУ.
Первый блок имеет 2 светодиодных индикатора и снабжен сильным постоянным магнитом для крепления на трубе или тележке. Вес каждого блока не более  0,2 кг
Сетевой блок питания, кабели, ИАП, комплект блоков радиоканала и трансформируемая тележка поставляются по предварительным заказам

  • Напряжение питания:  48 В постоянного тока
  • Мощность на аноде рентгеновской трубки – 2 ступени:  для новых АКБ – 400 Вт, для старых АКБ– 280 Вт
  • Напряжение на аноде –11 ступеней:    120, 130, 140, 150, 160, 170,  180, 185, 190, 195, 200 кВ
  • Диаграмма излучения:    панорамная ,  углы при вершине –  40° x 360°
  • Габариты моноблока без дефлектора: ∅– 120 мм,   длина – 885 мм,  с дефлектором:    ∅ – 140 мм,   длина – 885 мм
  • Размеры ПДУ:    152 x 87 x 30 мм
  • Вес моноблока:    15,1 кг
  • Вес ПДУ:    0,3 кг
  • Вес блока радиоканала:    0,2 кг
  • Диапазон рабочих температур:    -40° ÷+50°С

Базовый комплект аппарата СХТ 200-48-N состоит из:

  • моноблока,
  • пульта дистанционного управления (ПДУ) с кабелем длиной 30 м,
  • съемного дефлектора ∅140 мм,
  • кейса для хранения и транспортировки аппарата,
  • комплекта эксплуатационных документов
