Автомобильный газоанализатор ГИАМ-29М

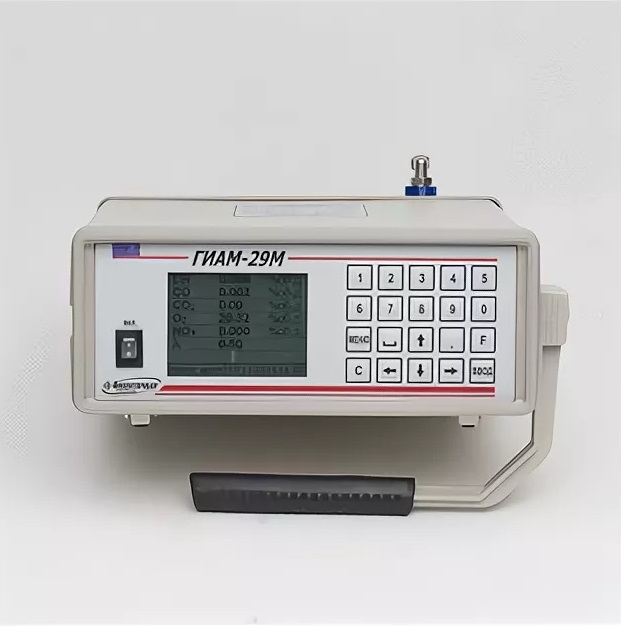

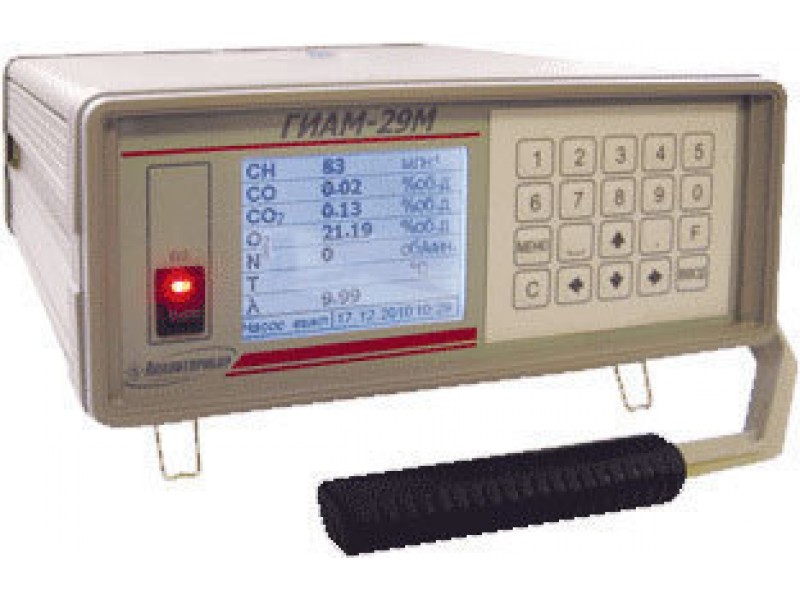

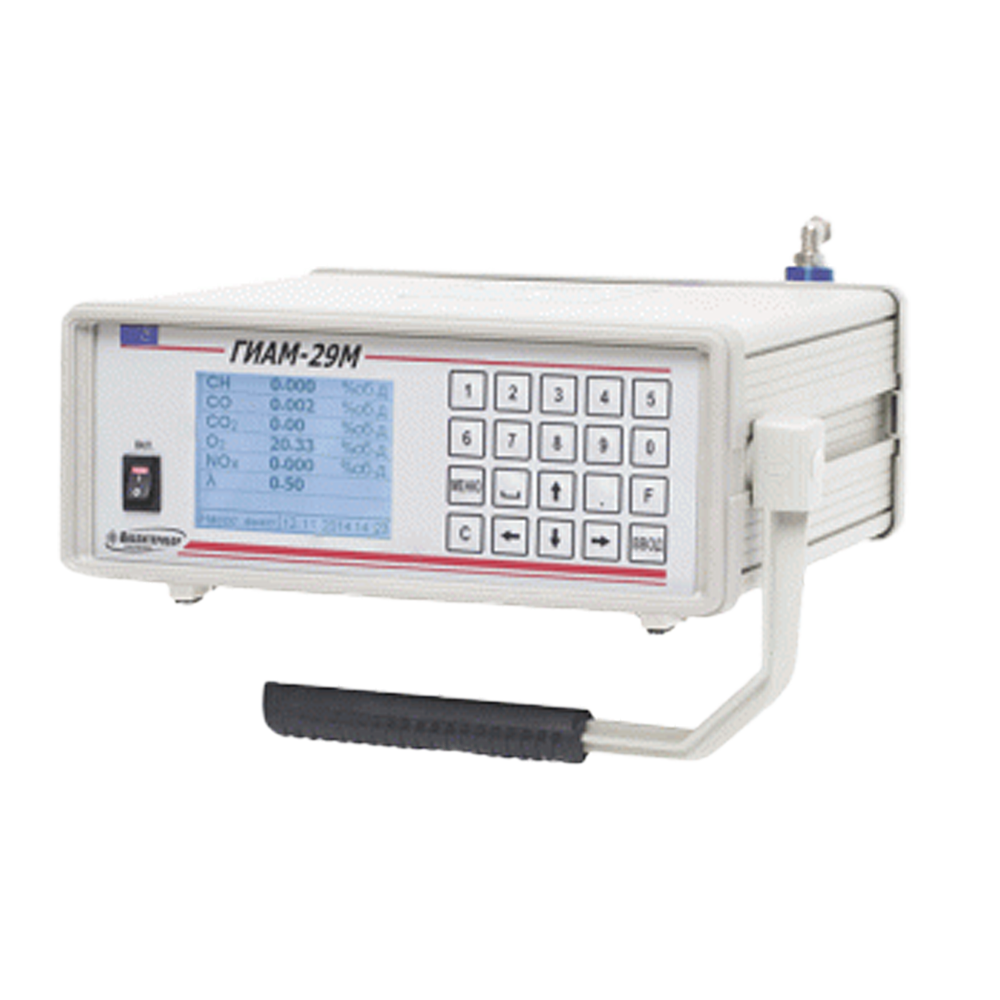

Загрузка...Газоанализатор ГИАМ-29М – это переносной автоматический прибор непрерывного действия, который предназначен для контроля технического состояния двигателей внутреннего сгорания.
Принцип действия – зависит от канала измерения:
- СО, СО2, СН – оптико-абсорбционный;
- О2, NO – электрохимический;
- температура масла Т – термопара;
- частота вращения коленчатого вала (N-1) – индукционный.
Способ отбора пробы – принудительный (встроенный побудитель расхода).
Выпускаются ГИАМ-29М следующих модификаций:
- ГИАМ-29М-1 – обеспечивает измерение содержания СО, СН, СО2,О2, Т, N-1 и вычисление значения коэффициента избытка воздуха λ; предназначен для контроля технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
- ГИАМ-29М-2 – обеспечивает измерение содержания СО, СН, Т, N-1 и предназначен для контроля технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
- ГИАМ-29М-3 – обеспечивает измерение содержания СО, СН, NO и вычисление объемного содержания NOx; предназначен для контроля технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ Р 51249-99 и ГОСТ Р 52408-2005;
- ГИАМ-29М-4 – обеспечивает измерение содержания СО, СН, СО2, О2, NO, вычисление значения коэффициента избытка воздуха λ и объемного содержания NOx; предназначен для контроля технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ Р 51249-99 и ГОСТ Р 52408-2005.
Приборы ГИАМ-29М-3 и ГИАМ-29М-4 соответствуют требования правил Российского Речного Регистра (РРР) и Российского морского регистра судоходства (РМРС).
Особенности:
- имеет цифровые выходы RS-232 и USB (для ГИАМ-29М-2 – только RS-232), обеспечивающих передачу данных на ПЭВМ;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP42;
- диапазон рабочих температур – от минус 20 до плюс 40 оС для модификаций ГИАМ-29М-01 и -02 и от 0 до плюс 45 оС для модификаций ГИАМ-29М-03 и -04;
- межкалибровочный интервал – 6 месяцев;
- межповерочный интервал – 1 год;
- средний полный срок службы датчиков в нормальных условиях:
— электрохимический (О2) – не менее 1,5 лет;
— электрохимический (NO) – не менее 1 года;
— оптико-абсорбционные датчики – 10 лет; - гарантийный срок – 18 с даты отгрузки потребителю.
ГИАМ-29М:
| Питание газоанализатора ГИАМ-29М, В:
— от сети переменного тока — от бортовой сети (аккумулятора) |
230+23-46 В частотой (50 ± 1) Гц 12 |
| Потребляемая мощность ГИАМ-29М:
— от сети переменного тока с напряжением 220 В — от сети постоянного тока с напряжением 12 В |
40 ВА 15 Вт |
| Температура окружающей среды, ° С:
— ГИАМ-29М-1, -2 — ГИАМ-29М-3, -4 |
от -20 до +40 от 0 до +45 |
| Диапазон относительной влажности окружающей среды при 35 °С, без конденсации влаги, % | от 30 до 95 |
| Диапазон атмосферного давления, кПа | от 84 до 106,7 (от 630 до 800 мм.рт.ст.) |
| Габаритные размеры газоанализатора ГИАМ-29М, мм |
390х400х150 |
| Масса ГИАМ-29 М, кг, не более |
6,0 |
| Степень пылевлагозащиты | IP42 |
| Высота установки над уровнем моря, м | до 2000 |
| максимальная температура газовой смеси на входе пробозаборника (газозаборника), °С | 200 |
| Максимальное значение абсолютной влажности анализируемой среды, г/м3 | 50 |
| Выходные сигналы | 2 цифровых выходных сигнала с интерфейсом RS-232 и USB (для газоанализаторов ГИАМ-29М-2 только RS-232), обеспечивающие передачу данных на ПЭВМ и другие цифровые устройства. |
| Время прогрева газоанализаторов, мин, не более | 10 |
| Предельное время установления показаний газоанализаторов Т0,9, с, не более | 30 |
| Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ГСО-ПГС, месяцев, не менее | 6 |
| Пределы допускаемой вариации показаний по каналам измерений СО, СО2, CH, O2, NO, в долях от пределов допускаемой основной погрешности, не более | 0,5 |
| Допускаемый интервал времени непрерывной работы без подзаряда блока аккумуляторного при температуре окружающей среды (20±5) оС и продолжительности работы побудителя расхода не более 50 % общего времени работы, ч, не менее | 6 |
| Встроенный побудитель расхода газоанализаторов обеспечивает расход анализируемой среды не менее:
— в диапазоне температур от 0 до 45 °С, — в диапазоне от минус 20 до 0 °С с подключенным ко входу пробозаборником |
0,75 л/мин 0,2 л/мин |
| Средняя наработка на отказ газоанализаторов в рабочих условиях эксплуатации (с учетом технического обслуживания) не менее, ч | 25000 |
| Средний полный срок службы датчиков, лет, не менее:
— электрохимического датчика на кислород (O2) — электрохимического датчика на оксида азота (NO) — оптико-абсорбционного датчика (ОАД) |
1,5 1 10 |
Комплект поставки ГИАМ-29М:
- Газоанализаторы многофункциональные ГИАМ-29М
- Ведомость эксплуатационных документов
- Комплект эксплуатационных документов
- Комплект ЗИП
- Блок питания
