Блок коммутации БКМ

Назначение и область применения

Блоки коммутации газовых линий БКМ предназначены для:

• коммутирования одной из входных газовых линий, идущих от баллонов с поверочными газовыми смесями (ПГС) под давлением, на выход БКМ;
• регулирования расхода ПГС на выходе БКМ;
• контроля остаточного избыточного давления в баллонах с ПГС (опционально).

Область применения БКМ – использование в системах автоматической подачи поверочных газовых смесей в составе стендов (комплексов), предназначенных для:

• испытаний;
• калибровки;
• поверки;

средств измерений (газоанализаторов, газосигнализаторов, газоаналитических систем и др.) или измерительных датчиков (сенсоров) с целью автоматизации технологических (производственных) процессов.

Основные преимущества

• Возможность автоматизации процесса поверки газоаналитических средств измерений с помощью ПГС в баллонах под давлением.
• Возможность проведения одновременной поверки нескольких СИ и значительной экономии расхода ПГС.
• Возможность обеспечения подачи ПГС на поверяемые СИ в строгом соответствии с последовательностью, указанной в методиках поверки, например 1–2–3–2–1–3.
• Подача ПГС с возможностью регулирования расхода в широком диапазоне в зависимости от типа СИ и требований методики поверки.

БКМ выпускается в различных модификациях в зависимости от технического задания, согласованного с конкретным заказчиком. Модификации могут отличаться друг от друга конфигурацией (количеством входных линий, диапазоном регулирования расхода ПГС на выходе БКМ, возможностью контроля остаточного избыточного давления в баллонах с ПГС, расположением входов и выхода и т.д.), а также исполнением (обычное и специальное) по допускаемому компонентному составу подключаемых к БКМ ПГС.

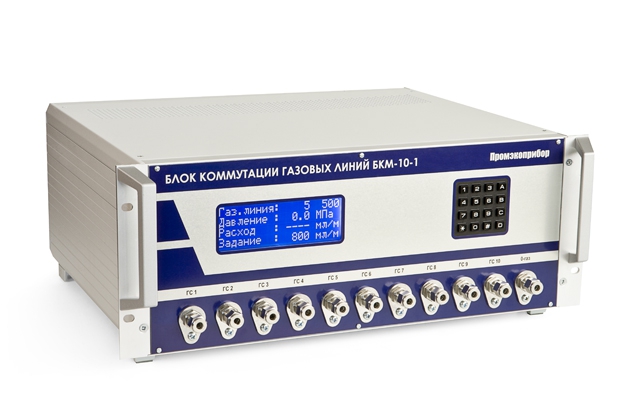

БКМ представляют собой стационарные автоматические приборы непрерывного действия, выполненные в настольном металлическом корпусе, который может быть установлен в стандартную приборую стойку или на стол.

Основная функция БКМ – коммутация одной из входных линий, к которым подключены баллоны с ПГС, на выход блока с обеспечением определенного расхода ПГС.

Модификации БКМ, оснащенные датчиками и регуляторами расхода, дополнительно реализуют функцию контроля остаточного избыточного давления в баллонах с ПГС и обеспечивают возможность прямого подключения баллонов к БКМ без использования баллоных редукторов.

Коммутация газовых линий осуществляется с помощью электромагнитных клапанов, имеющихся в каждой входной линии, установка расхода газовой смеси на выходе БКМ – с помощью электронного регулятора массового расхода газа.

БКМ предназначены для работы в двух режимах:

• ручном, под управлением оператора с помощью клавиатуры, находящейся на лицевой панели прибора;
• автоматическом, под управлением от внешнего компьютера.
