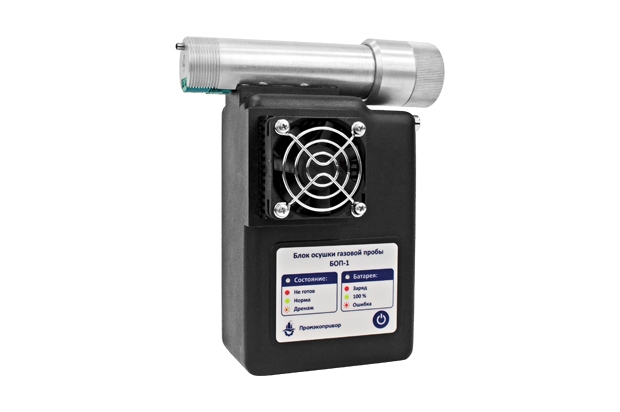

Блок осушки газовой пробы БОП-1

Назначение и область применения

Блок осушки газовой пробы БОП-1 предназначен для осушения газовоздушной пробы при работе в комплекте с переносными газоанализаторами.

Блок рекомендуется использовать в случаях высокого влагосодержания анализируемой пробы, а также для предотвращения замерзания влаги в ручке пробоотборного зонда или пробоотборном шланге и обеспечения бесперебойной работы газоанализаторов при отрицательных температурах окружающей среды.

БОП-1 предназначен для использования в комплекте с газоанализаторами моделей «Полар» и «Полар Универсал» производства ООО «Промэкоприбор», а также с газоанализаторами типа «Монолит», «Эксперт», ДАГ-16, ДАГ-500, ДАГ-510 и др.

Конструкция и принцип действия

Блок осушки БОП-1 представляет собой автономное переносное устройство с электропитанием от встроенной аккумуляторной батареи. Время работы блока составляет около 2-3 часов.

Блок монтируется между штатными ручкой и трубкой пробоотборного зонда газоанализатора, при этом никаких дополнительных приспособлений не требуется, для монтажа  используются имеющиеся фланцевые резьбовые соединения.

Принцип действия блока заключается в следующем: анализируемая проба через трубку пробоотборного зонда поступает внутрь блока, где в специальной камере, охлаждаемой с помощью элемента Пельтье и радиатора с вентилятором, подвергается осушке. После этого проба выходит из блока и через ручку пробоотборного зонда и пробоотборный шланг направляется в газоанализатор. Отбор пробы осуществляется с помощью побудителя расхода газоанализатора. Образующийся в процессе работы блока конденсат автоматически сливается наружу с помощью встроенного перистальтического насоса через штуцер, расположенный на дне блока.

Для удобства эксплуатации в конструкции блока БОП-1 предусмотрена возможность его установки на телескопической стойке (см. рисунок ниже), которая поставляется по дополнительному заказу.
