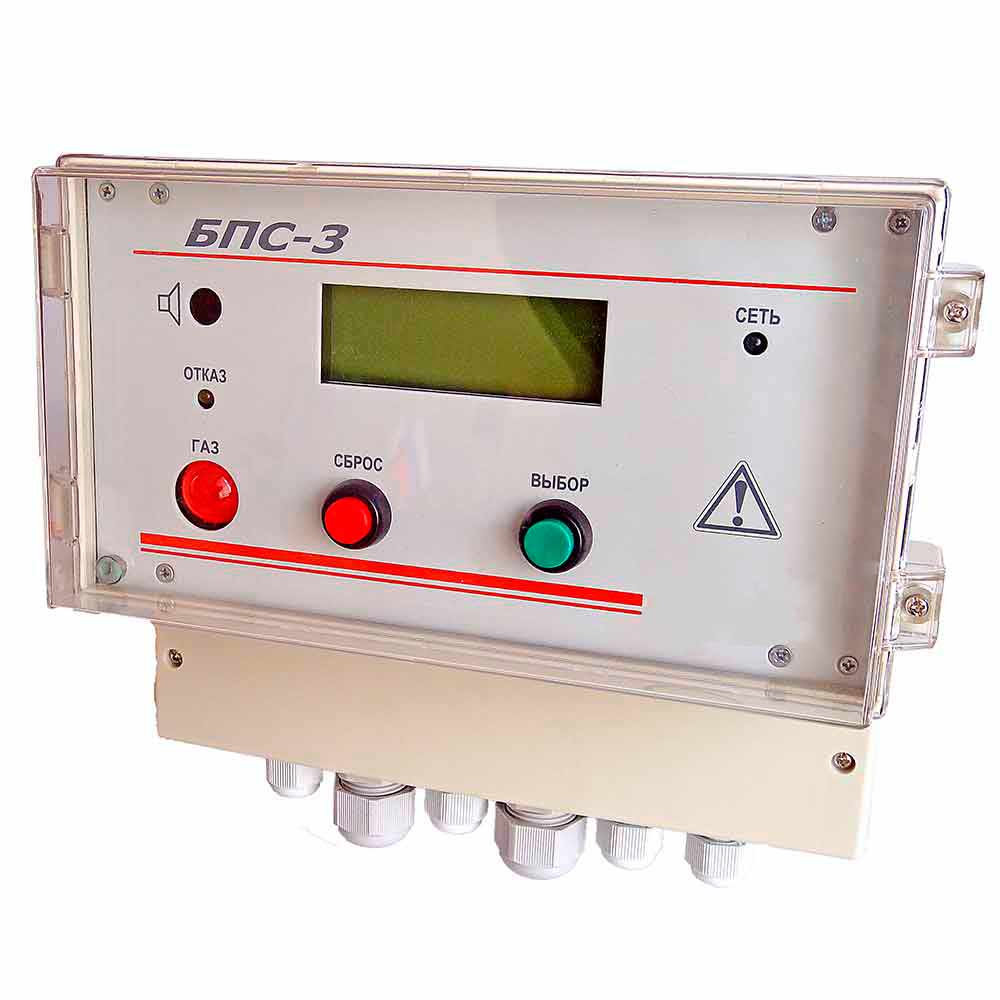

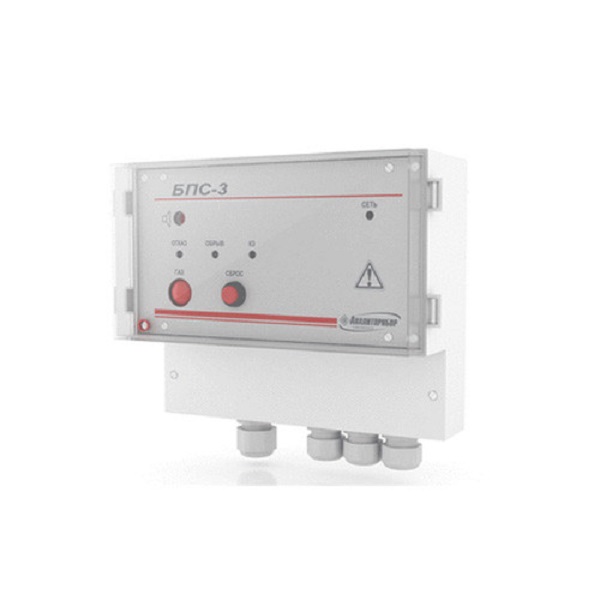

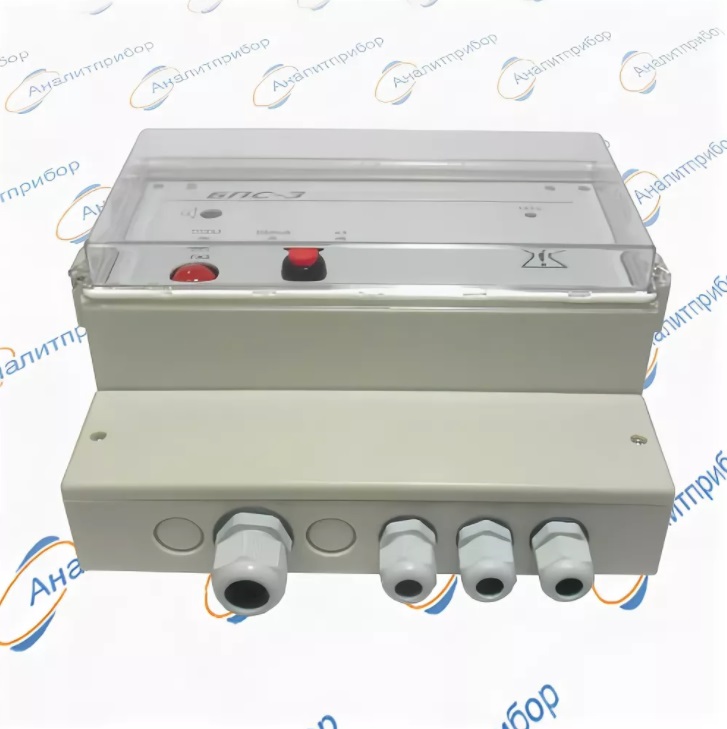

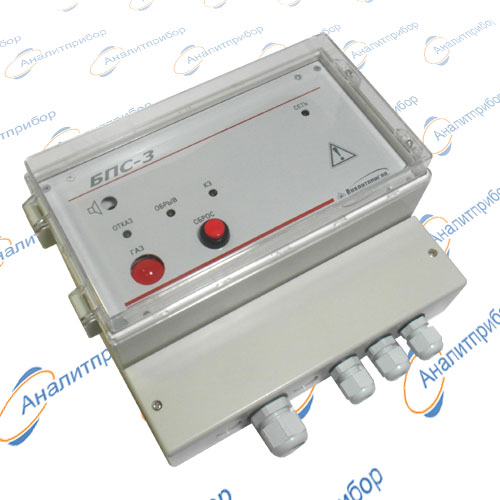

Блок питания и сигнализации БПС-3
Загрузка...Блоки питания и сигнализации БПС-3 предназначены для питания сигнализаторов СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе, с одновременным переключением “сухих” контактов реле по двум порогам.
Область применения: обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И.
Блоки являются стационарными автоматическими приборами.
Рабочее положение блоков — вертикальное.
Режим работы — непрерывный.
Для блоков БПС-3 состояние реле нормально замкнутое .
Для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока.
Особенности:
- до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов);
- сигнализаторы не предназначены для установки во взрывоопасных зонах;
- диапазон рабочих температур – от плюс 1 до плюс 40 °С;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30;
- время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев;
- гарантийный срок – 18 месяцев с даты отгрузки потребителю.
БПС-3:
| Характеристики | Значение | Примечание |
| Напряжение питание, В | от 150 до 253 | (50±1) Гц (действующее значение) |
| Потребляемая мощность ВА, не более | 120 | при максимальной нагрузке на выходе |
| Выходное напряжение, В | 34±2 | максимальный ток нагрузки 2А |
| Время прогрева, мин., не более | 5 | |
| Уровень звуковой сигнализации, Дб, не менее | 85 | на расстоянии 1 м |
| Диапазон температуры окружающей среды, °С | от 1 до 40 | |
| Степень защиты блоков | IP 30 | |
| Габаритные размеры, мм, не более | 240х240х120 | масса не более 2 кг |
| Параметры «сухих» контактов реле | = 30 В, 5 А ~ 250 В, 5 А | нагрузка – резистивная |

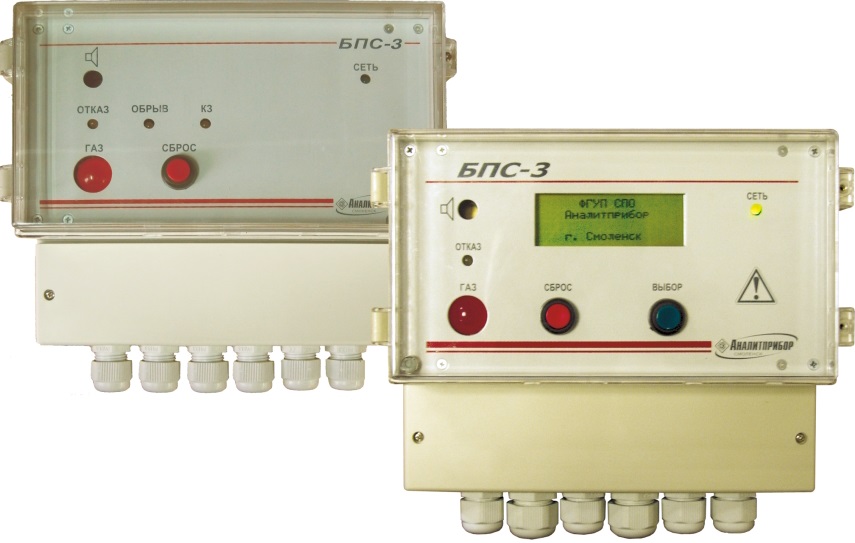

Исполнения блоков питания и сигнализации БПС-3:
| Обозначения блоков | Условное наименование блоков | Тип входного сигнала о срабатывании сигнализаторов | Условное наименование подключаемых к блокам сигнализаторов | Связь с внешними устройствами |
| ИБЯЛ.426479.046 (без цифровой индикации) | БПС-3 | сигнал напряжения постоянного тока | СТГ-3-ХХ | релейный выход |
| ИБЯЛ.426479.046-01 (с цифровой индикацией) | БПС-3И | цифровой адресный интерфейс | СТГ-3-И-ХХ | релейный выход и по интерфейсам RS485 и RS232 |
Аварийная сигнализация “ГАЗ” — блокирующая, отключение возможно только нажатием кнопки “СБРОС” на блоке.
