Датчик определитель дефектов коммуникаций ДОДК-100 и ДОДК-117
Загрузка...
Датчик определитель дефектов коммуникаций ДОДК 100/117 при работе совместно с приемником предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик ДОДК-100 используется только совместно с трассопоисковым приемником АП-010М.
Особенности

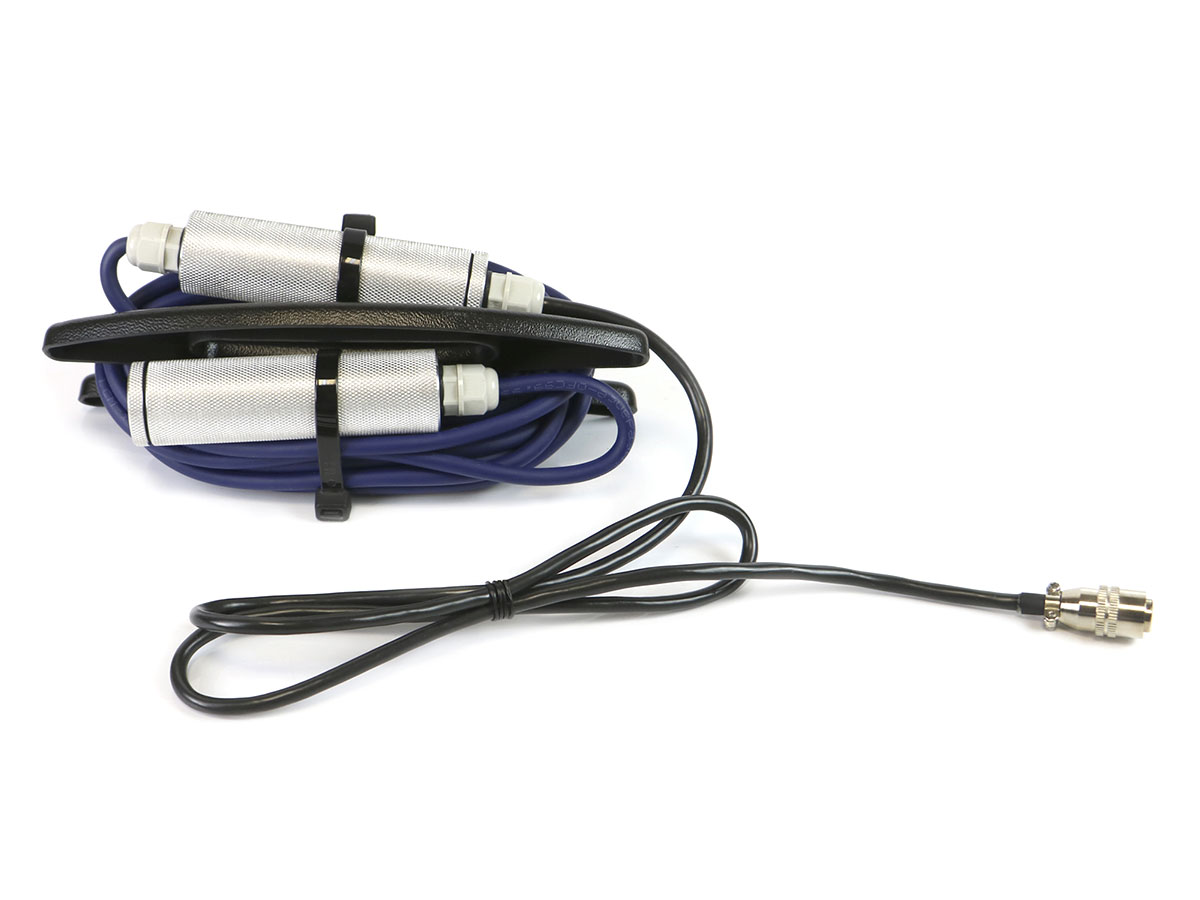

ДОДК представляет собой два измерительных электрода, соединенные кабелем. Один из электродов снабжен кабелем для подключения к приемнику.
Обследование производится двумя операторами. Первый оператор держит в одной руке приёмник, в другой руке — один из измерительных электродов, второй оператор держит в руке другой измерительный электрод. Электроды следует держать без перчаток, легко сжимая в руке, обеспечивая контакт электрода с кожей.
Технические характеристики ДОДК-100 и ДОДК-117:
| Технические характеристики датчика: | |
|---|---|
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника. |
| Коэффициент усиления предварительного усилителя, дб | 40 |
