Дефектоскоп электроискровой Крона-2ИС
Загрузка...
Дефектоскоп Крона-2И-СК предназначен для контроля сплошности полимерных, эпоксидных, эмалевых и битумных изоляционных покрытий магистральных трубопроводов в процессе их строительства.
Благодаря своим техническим характеристикам дефектоскоп позволяет осуществлять сплошной контроль изоляции трубопроводных магистралей диаметром от 219 до 1600 мм. А при комплектации специальным щупом (приобретается отдельно), возможна также проверка изоляционного материала труб небольшого диаметра (от 57 до 193,7 мм). При этом электроискровой дефектоскоп КРОНА-2И-СК не имеет ограничений по диаметру трубопровода на выборочный контроль битумного, полимерного, эмалевого, а также эпоксидного покрытия.
Дефектоскоп характеризуется высокой точностью измерений. При толщине изоляционного покрытия от 0,35 до 9 мм он способен обнаруживать дефекты диаметром от 0,3 мм.
КРОНА-2И-СК работает от встроенной аккумуляторной батареи. Емкость автономного источника энергии обеспечивает не менее 8 часов работы аппарата.
Один из способов применения аппарата — использование его в составе автоматических систем контроля изоляционного покрытия трубопроводных магистралей. Для этой цели КРОНА-2И-СК комплектуется выходами для подключения к системе сигнализации об обнаружении дефектов (световая и звуковая).
- Встроенный аккумуляторный блок
- Цифровая индикация напряжения на электроде
- КРОНА-2И-СК имеет отличные погодные характеристики.
- Прибор стабильно работает при температуре от -30 до +50 градусов.
- Предел относительной влажности — 98% (при температуре +25).
Технические характеристики:
| Диапазон регулировки высоковольтного испытательного напряжения на электроде,кВ | 0..30 |
| Толщина контролируемых покрытий, мм | 0,2…12 |
| Диаметр контролируемых трубопроводов, мм | 219…1600 |
| Питание: от аккумуляторной батареи, В |
12 |
| Время непрерывной работы от аккумуляторной батареи, ч | 8 |
| Габаритные размеры: блока контроля, мм |
215х115х185 |
| Масса: блока контроля, кг трансформатора высоковольтного, кг |
2,2 1,8 |
| Температура окружающего воздуха, С | — 30…+ 50 |
Базовая комплектация:
- Блок контроля
- Высоковольтный трансформатор
- Щуп выборочного контроля
- Аккумулятор встроенный
- Зарядное устройство
- Кабель заземления 6м
- Магнит
- Паспорт
- Методика аттестации

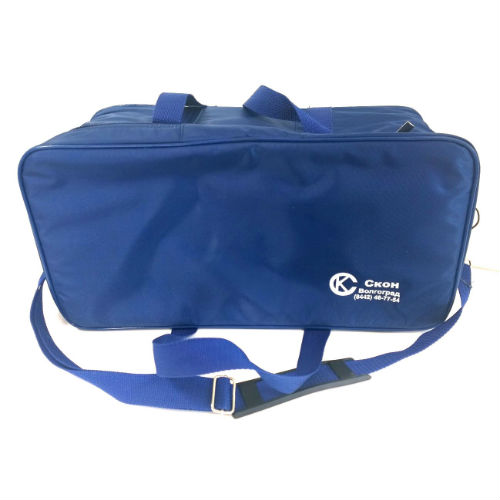

- Сумка.
Принадлежности:

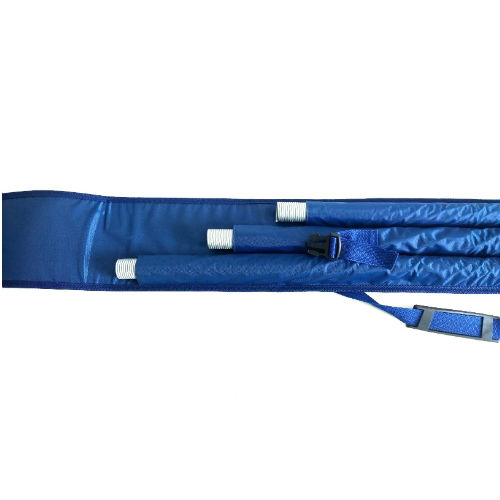

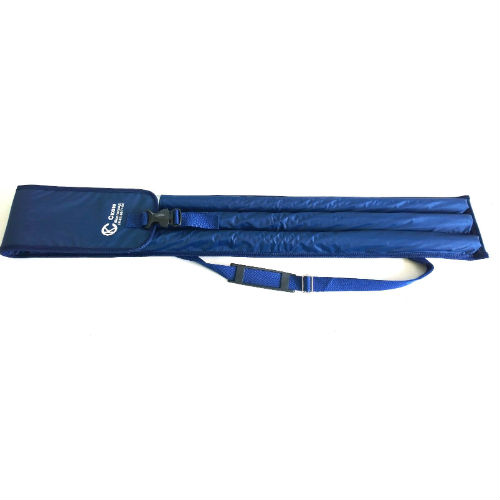

- Щупы (на трубу диаметром от 219 до 1420 мм)-5 шт.
| Диаметр трубопровода, мм |
Длина окружности трубопровода, мм |
Типоразмер щупа для сплошного контроля |
Длина пружины, мм |
Примечание |
| — 219 245 273 325 |
— 638 769 857 1020 |
0
1
2 |
400 650 735 840 980 |
Основные щупы |
| 351 377 426 530 630 720 820 1020 1220 1420 |
1120 1183 1338 1664 1978 2260 2575 3203 3831 4459 |
0+1 0+2 0+3 2+3 3+4 0+1+4 1+2+4 0+2+3+4 0+1+2+3+4 0+1+2+3+4 |
1050 1135 1240 1575 1820 2030 2365 2955 3605 3605 |
Комбинированные щупы |
- Штырь заземлитель — 1 шт.
- Стержень (удлинитель) — 1 шт.
- Держатель — 1 шт.
- Втулка — 4 шт.
- Ниппель- 4 шт.
Отдельно можно приобрести:
-
- Трансформатор высоковольтный
- Блок питания сетевой
- Т-образный электрод
- Щуп-пружина длиной 400,650 ,735 ,840 ,980 мм
- Для контроля трубопроводов диаметром 1600 мм необходимо дополнительно приобрести к основному набору щупов Щуп 1го типоразмера и ниппель:
| Диаметр трубопровода, мм |
Длина окружности трубопровода, мм |
Типоразмер щупа для сплошного контроля |
Длина пружины, мм |
Примечание |
| 1600 | 5024 | 0+1+2+3+4+1 | 4255 | Комбинированный щуп |
