Главная Товары Дефектоскопы Дефектоскопы ультразвуковые УСД-50 IPS дефектоскоп ультразвуковой (IP scanner)

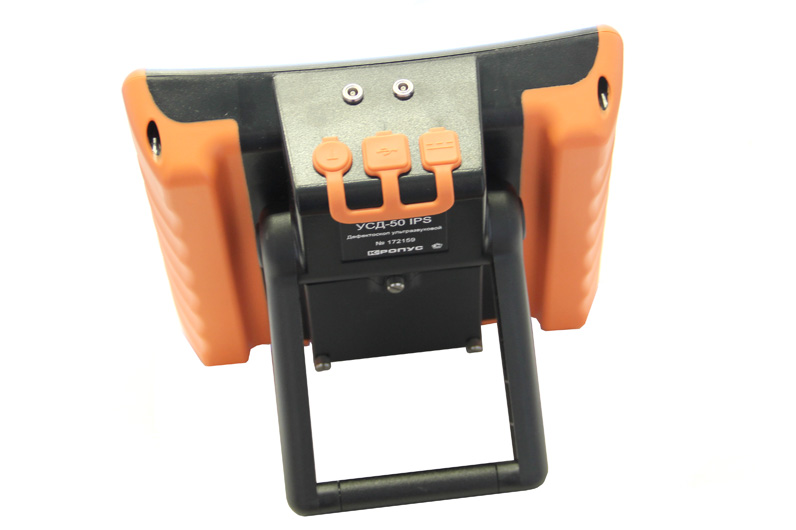

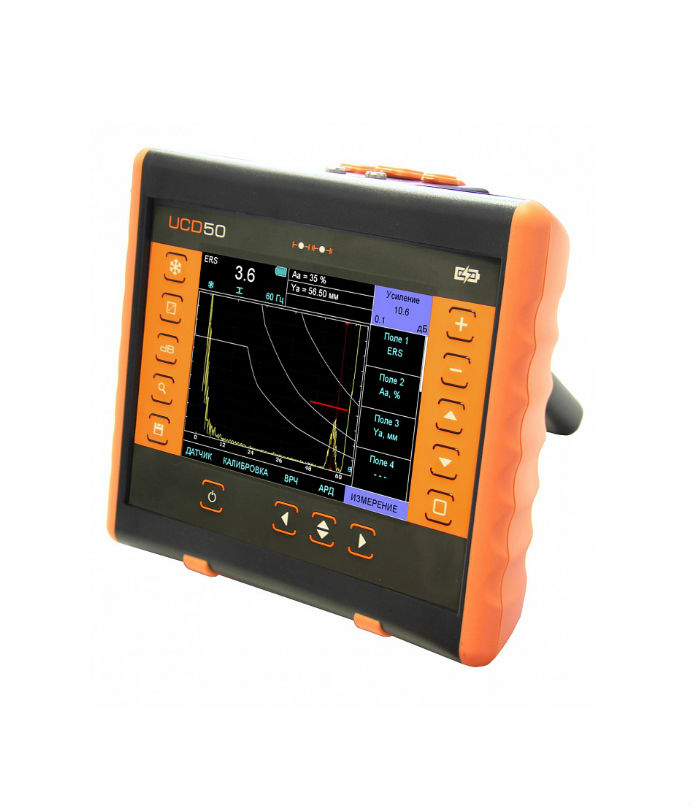

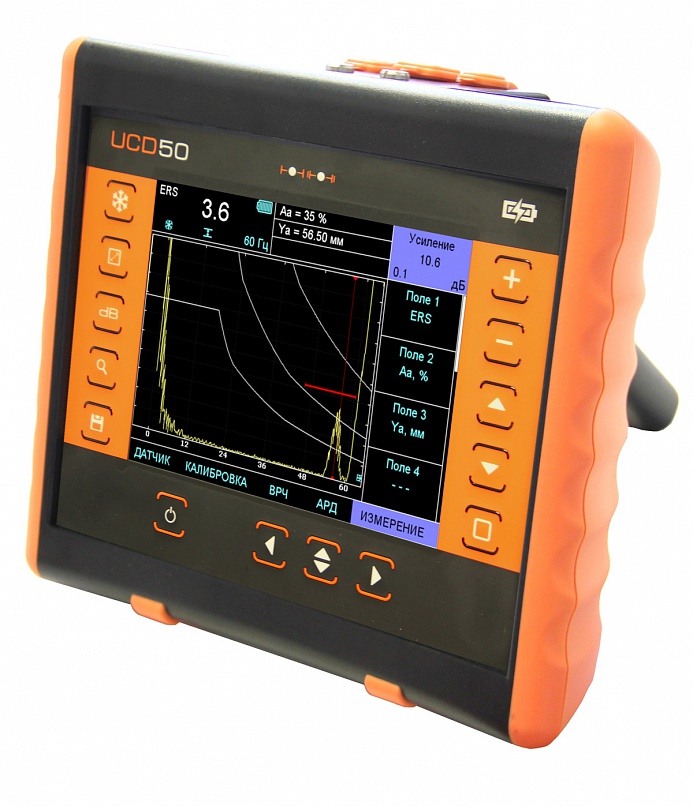

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 — представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора — это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

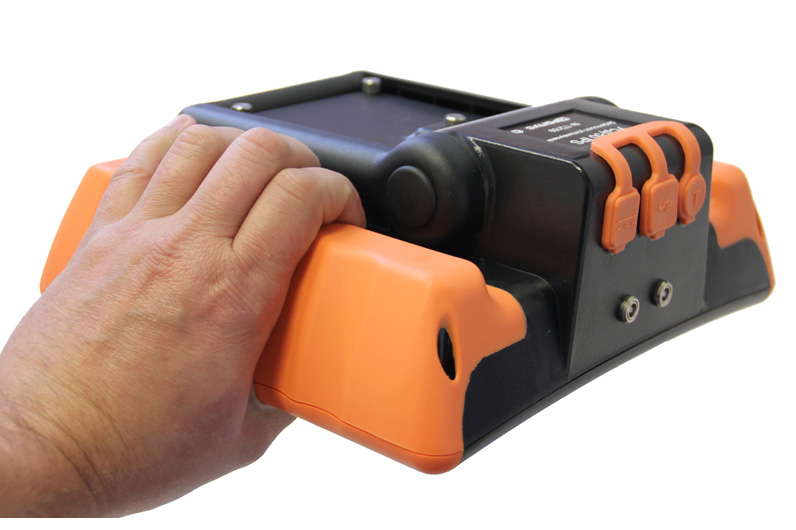

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Сертификат Госстандарта России RU, зарегистрирован в Государственном реестре средств измерений под и допущен к применению в Российской Федерации.

Особенности ультразвукового дефектоскопа УСД-50 IPS:

  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

  • Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле
  • Отображения ультразвуковых сигналов в недектированном видеОтображения ультразвуковых сигналов в недектированном виде
  • Б-скан для более удобной визуализации процесса ультразвукового контроля
  • Б-скан для более удобной визуализации процесса ультразвукового контроляРежим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
  • Сохранение и вызов настроек из памяти прибора

Сохранение и вызов настроек из памяти прибора

  • Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа

Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа

  • Полноэкранный режим работы УЗ дефектоскопа УСД-50 —  640х480 точек

Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек

  • TOFD режим

TOFD режим

  • Поддержка АРД-диаграмм

Поддержка АРД-диаграмм

  • Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

Основные отличия:

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB

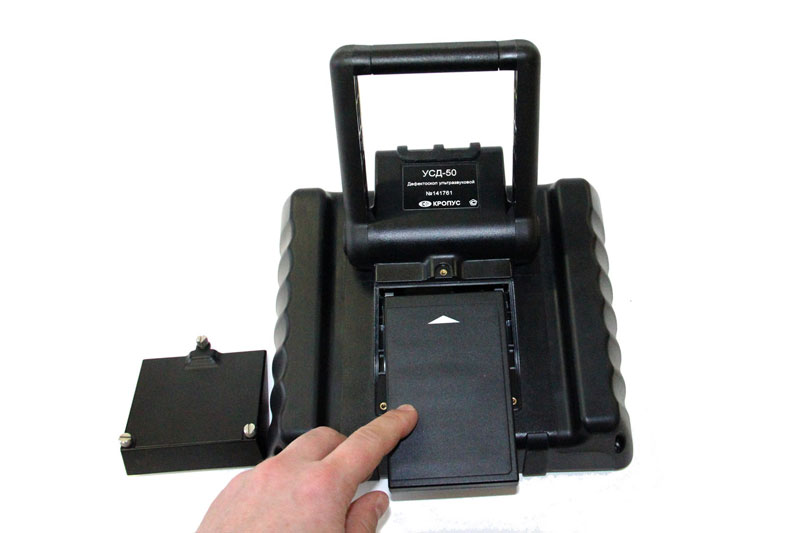

  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора



Технические характеристики УСД-50 IPS:

Развертка
мин.: 0 — 2,5мкс
макс.: 0 — 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка
от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала
до 6000 мм (эхо-режим)
Диапазон скоростей
1000 — 10 000 м/с
          с шагом 1, 10 и 100 м/с
Задержка в призме
0 — 100 мкс
с шагом 0.01, 0.1, 1 мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и  изменяемой частотой радиоимпульса
Демпфер зондирующего импульса
регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель
широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB
программируемая
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД
построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка
компенсированная, 0 — 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через «0»
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
USB
Разъемы преобразователей
2 Lemo00
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
10 часов работы от встроенного аккумулятора
Внешнее питание
блок питания 220В AC
Напряжение питания
15В / 2,5А  DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,8 кг с аккумуляторами

Состав комплекта УСД-50 IPS:

Наименование Кол-во
электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором 1
блок питания сетевой 15В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
кабель Lemo00-Lemo00 1,5м 2
Преобразователь ультразвуковой П111-2,5-К12 1
Преобразователь ультразвуковой П111-5-К6 1
Преобразователь ультразвуковой П121-2,5-40 1
Преобразователь утразвуковой П121-5-65 1
Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
Кейс для переноски 1

Компания АналитПромПрибор поставляет УСД-50 IPS по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

Цена УСД-50 IPS соответствует цене производителя. Для того чтобы купить УСД-50 IPS, необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru  или позвонить нам по телефонам, указанных в контактах.
