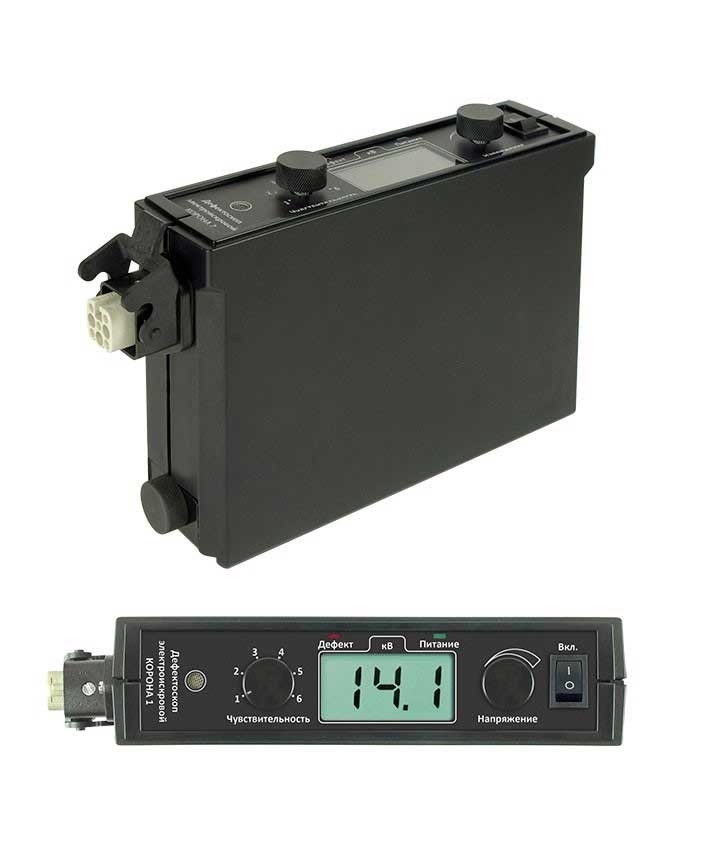

Электроискровой дефектоскоп Корона 1
Загрузка...
Дефектоскоп предназначен для выявления трещин, пористости, недопустимых утонений и других нарушений сплошности внутренних и внешних защитных диэлектрических покрытий (лакокрасочных, порошковых, пленочных, битумных и других диэлектрических покрытий толщиной до 1 мм) на металлических изделиях приложением импульсного высоковольтного напряжения и фиксацией электрического пробоя в местах нарушения сплошности или недопустимого утонения.
Модификации: Корона 1, Корона 1 с Li-Ion аккумулятором.
Преимущества электроискрового дефектоскопа Корона 1:
- возможность контроля покрытий толщиной от 40 мкм до 1 мм;
- комплектование специализированными резиновыми электродами для лакокрасочных покрытий;
- цифровая индикация напряжения на электроде;
- высокая стабильность напряжения на электроде;
- возможность настройки чувствительности;
- возможность оперативной замены аккумулятора;
- возможность внешнего заряда аккумулятора;
- высокая безопасность работы за счет импульсного режима работы;
- большой набор сменных электродов для контроля изделий различного назначения;
- малые габариты и вес;
- возможность контроля покрытий на бетонных конструкциях.
Технические характеристики дефектоскопа Корона 1:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

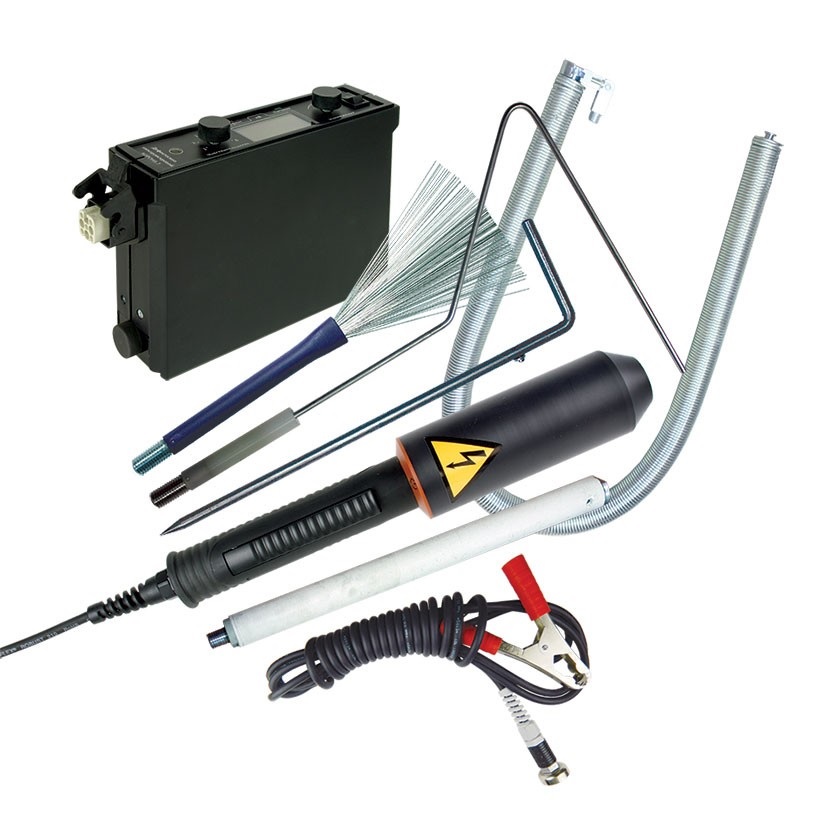

Комплект поставки дефектоскопа Корона 1:
- высоковольтный трансформатор-держатель ВТ1;

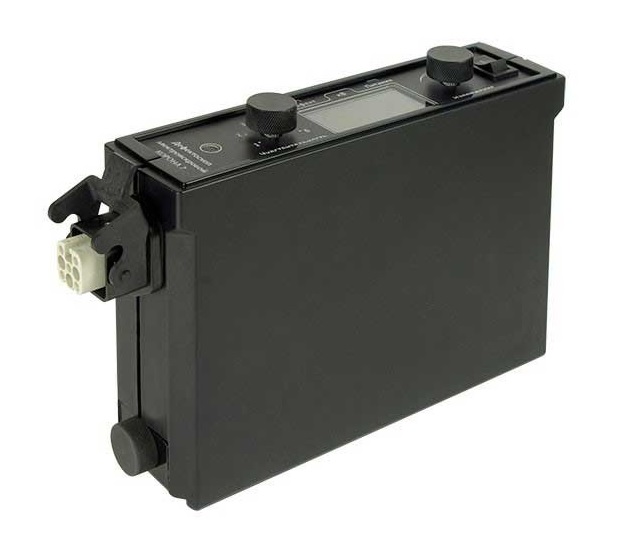

- блок контроля;
- специализированный резиновый или веерный электрод;
- удлинитель;
- зарядное устройство;
- два аккумулятора;
- штырь-заземлитель;
- магнит;
- провод заземления;
- руководство по эксплуатации;

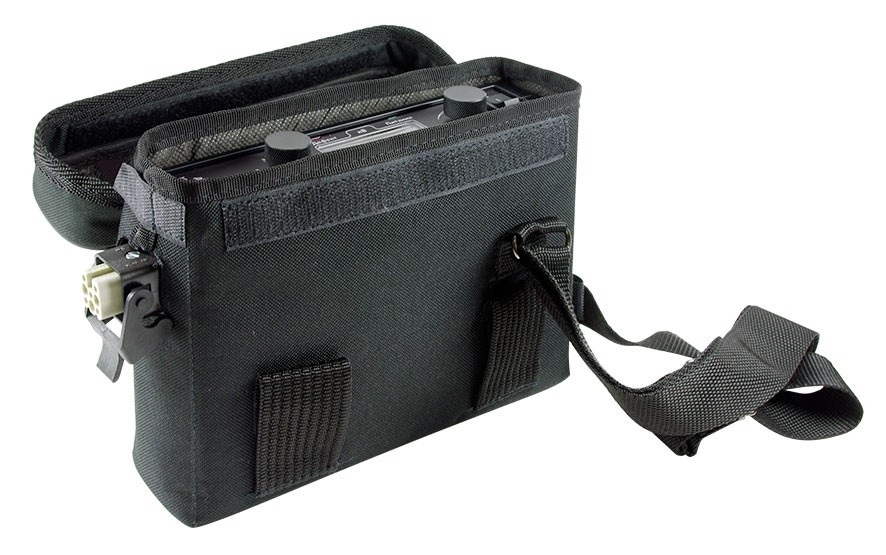

- термосумка;
- чемодан для хранения и транспортировки.
Прибор может комплектоваться дополнительными сменными резиновыми или волосяными электродами с зоной контроля от 50 до 400 мм, а также специализированными электродами для контроля внешних и внутренних покрытий труб диаметром от 50 до 820 мм.
Электроды для электроискровых дефектоскопов Корона 1 и Корона 2
- Пружинный (кольцевой) электрод
- Захват для пружинного электрода
- Плоский резиновый электрод
- Кольцевой резиновый электрод
- Щеточный веерный электрод
- Щеточный волосяной электрод
- Серповидный электрод
- Внутритрубный дисковый электрод
- Т-образный электрод
- Гибкий внутритрубный резиновый электрод
Электроды
|
Название
|
Назначение |
|
Плоский резиновый электрод |
Предназначен для приложения контрольного напряжения к плоским и квазиплоским диэлектрическим покрытиям в составе электроискрового дефектоскопа. |
|
Щеточный веерный электрод
|
Предназначен для приложения контрольного напряжения к сложнопрофильным диэлектрическим покрытиям в составе электроискрового дефектоскопа. |
|
Щеточный волосяной электрод
|
Предназначен для приложения контрольного напряжения к сложнопрофильным диэлектрическим покрытиям большой площади в составе электроискрового дефектоскопа. |
|
Пружинный (кольцевой) электрод
|
Предназначен для приложения контрольного напряжения к внешним диэлектрическим покрытиям труб диаметром от 80 до 1620 мм в составе электроискрового дефектоскопа. |
|
Кольцевой резиновый электрод
|
Предназначен для приложения контрольного напряжения к внешним диэлектрическим покрытиям труб диаметром от 30 до 1420 мм в составе электроискрового дефектоскопа. |
|
Внутритрубный дисковый электрод |
Предназначен для приложения контрольного напряжения к внутренним диэлектрическим покрытиям труб диаметром от 30 до 1420 мм в составе электроискрового дефектоскопа. |
|
Т-образный электрод
|
Предназначен для приложения контрольного напряжения к плоским диэлектрическим покрытиям в составе электроискрового дефектоскопа. Используется для точечной локализации дефекта. |
|
Т-образный трубчатый электрод |
Предназначен для приложения контрольного напряжения к плоским диэлектрическим покрытиям в составе электроискрового дефектоскопа. Выпускается шириной от 200 до 1000 мм. |
|
Серповидный электрод |
Предназначен для приложения контрольного напряжения к внешним диэлектрическим покрытиям труб диаметром 25–1020 мм в составе электроискрового дефектоскопа. |
