Дефектоскоп электроискровой NOVOTEST Искра-1
Загрузка...
Электроискровый дефектоскоп NOVOTEST Искра-1– современный и удобный в эксплуатации прибор для выявление дефектов сплошности (поры, трещины, непрокрасы и т.п.) неэлектропроводящих покрытий на проводящих основаниях. Контроль проводится по стандартам ГОСТ 51164, ASTM G62.

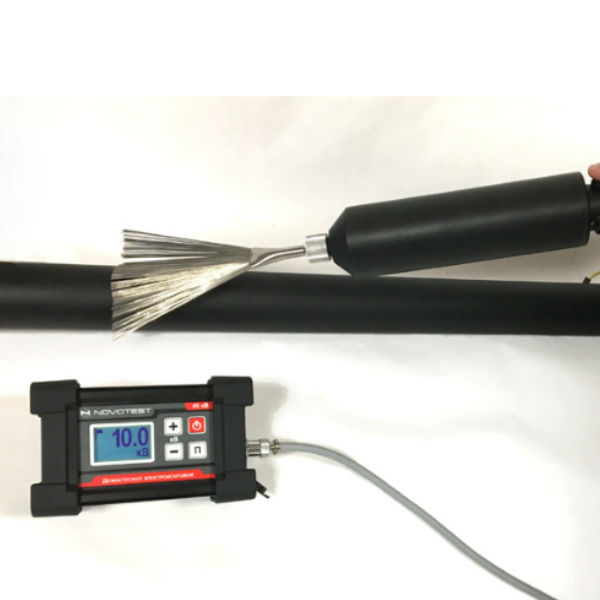

Дефектоскоп применяется для контроля целостности изоляционных и иных покрытий на основе полимерных и эпоксидных материалов, битумных мастик и др. Прибор может использоваться, как на строящихся, так и на эксплуатируемых металлических нефте-, газопроводах и иных объектах с толщиной покрытий (изоляции) до 12 мм.
Принцип действия дефектоскопа основан на электрическом пробое в месте нарушения сплошности покрытия регистрируемым электродом и отображаемом электронным блоком. NOVOTEST Искра-1 состоит из электронного блока, провода заземления, держателя и сменного электрода. Прибор может быть укомплектован электродами различных типов в соответствии с задачами заказчика.
Назначение NOVOTEST Искра-1:
Контроль сплошности диэлектрических покрытий на электропроводящих основаниях:
- нефте- и газопроводов;
- иных объектах различного назначения.
Особенности NOVOTEST Искра-1:

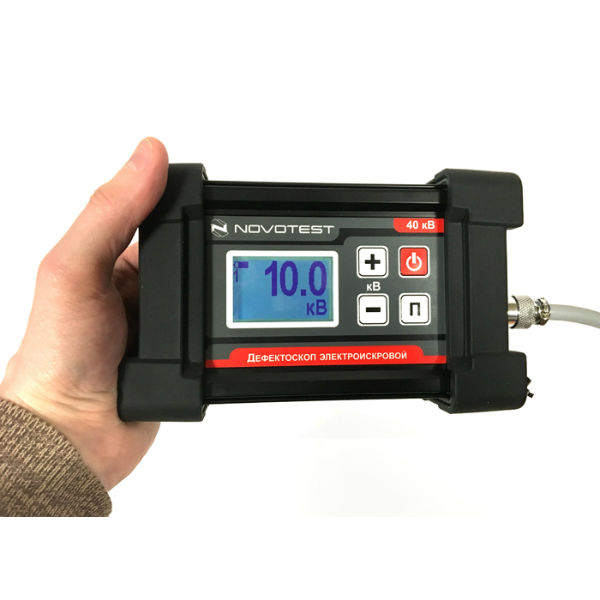

- Компактный электронный блок;
- Ударозащищенный алюминиевый корпус с силиконовым бампером;
- Сменные электроды для контроля изделий различного назначения;
- Широкий диапазон регулировки напряжения от 1 до 40 кВ;
- Точная цифровая регулировка напряжения;
- Дискретность установки выходного напряжения 0,01 кВ;
- Звуковая сигнализация при обнаружении дефекта;
- Возможность записи предварительных настроек для контроля.
| Толщина контролируемого покрытия, мм | до 12 |
| Наименьший диаметр выявляемого дефекта, мм | 0,1 |
| Выходное напряжение, кВ | от 1 до 40 |
| Дискретность изменения выходного напряжения, кВ | 0,1 |
| Частота следования импульса, Гц | от 30 до 35 |
| Скорость перемещения электрода, не более, см/с | 25 |
| Время непрерывной работы от аккумуляторной батареи, не менее, ч | 5 |
| Рабочие условия эксплуатации прибора: – температура окружающего воздуха, °С; – относительная влажность воздуха, %; – атмосферное давление, кПа |
от -40 до +50 до 95 при 25 °С от 86,6 до 106,6 |
| Масса высоковольтного трансформатора, не более, кг | 1,6 |
| Масса блока управления, не более, кг | 1,1 |
Типы электродов:

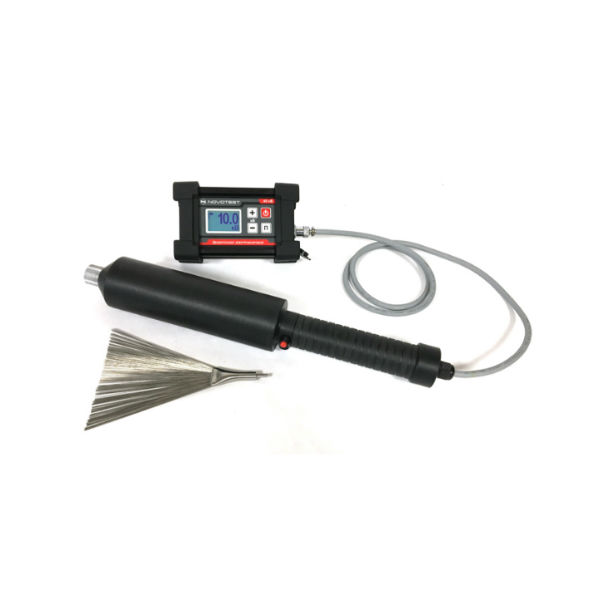

- веерный
- Т-образный
- серповидный (диаметр по согласованию, для диаметра 25-530 мм электрод составит 1/2 окружности трубы, для диаметра 530-1025 мм — 1/4 окружности )
- кольцевой (диаметр по согласованию)
- электронный блок;
- высоковольтный трансформатор-держатель (датчик);
- провод заземления, снабженный зажимом типа «крокодил»;

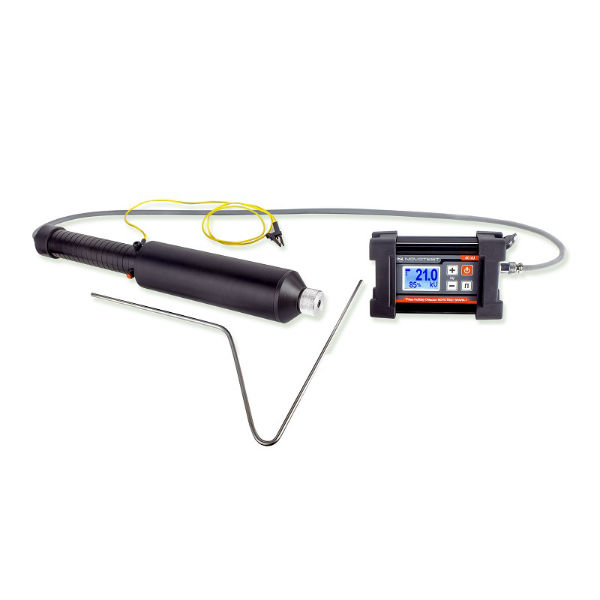

- Т-образный электрод;
- зарядное устройство;
- паспорт совмещенный с руководством по эксплуатации.
- дополнительные электроды;
- штырь-заземлитель.
