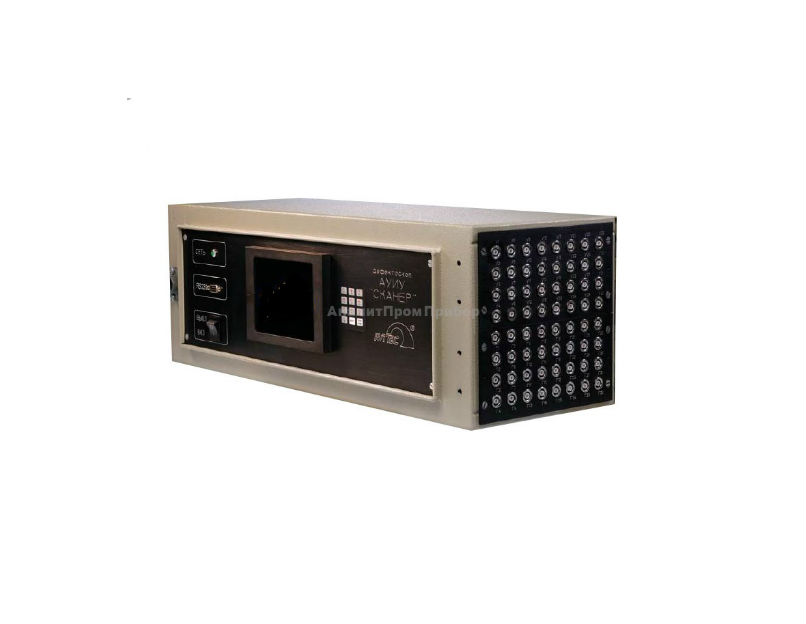

Дефектоскоп многоканальный АУИУ «СКАНЕР»

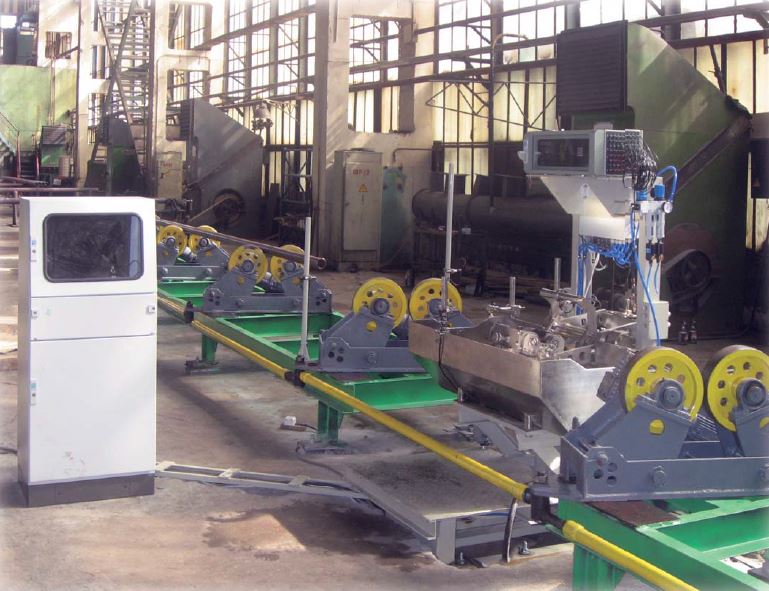

Загрузка...Многоканальный дефектоскоп- толщиномер АУИУ «СКАНЕР» предназначен для создания на его основе автоматизированных линий высокоскоростного ультразвукового контроля в технологическом потоке производства различных изделий: труб, листов, дисков, колец, валов, поршней и т.п., заготовок металлоконструкций и других изделий. В зависимости от задачи контроля дефектоскоп может иметь до 32 независимых каналов. Дефектоскопия и толщинометрия сварных соединений и основного металла изделий проводятся со скоростью до 2 м/с.

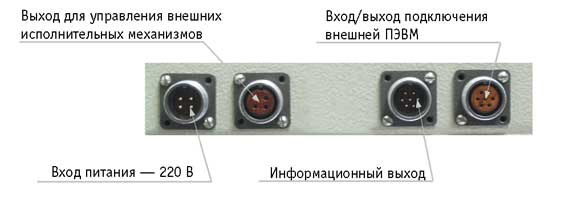

Дефектоскоп имеет возможность подключения:
- внешнего компьютера;
- датчика измерения расстояний и/или фотозатворов;
- датчика угла поворота;
- дефектоотметчиков;
- блока управления внешними механизмами
Технические характеристики дефектоскопа АУИУ «СКАНЕР»:
| Количество каналов | до 32 |
| Режимы работы | видео, радио, спектр |
| Реализуемые методы | резонансно- частотный, эхо, теневой |
| Генератор ударных импульсов | |
| Напряжение импульса | 200 В |
| Длительность импульса | 50…500 нс |
| Режимы работы генераторов | последовательный, одновременный |
| Блок формирования строб импульсов | |
| Дискретность формирования стробов | 25 нс |
| Длительность строба | 100 нс … 800 мкс |
| Количество строб импульсов в каждом канале | до 7 |
| Блок измерения времени | |
| Дискретность измерения времени | 25 нс |
| Интервал измерения времени | 100 нс … 1 мс |
| Диапазон установки скорости звука | 1000…9999 м/с. |
| Блок измерения частоты | |
| Дискретность измерения частоты | 10 кГц, 20 кГц, 40 кГц |
| Диапазоны измерения частоты | 1.0…5.0 МГц |
| 1.0…10.0 МГц | |
| 1.0…20.0 МГц | |
| Усилитель | |
| Диапазон регулировки усиления | 85 дБ |
| Полоса пропускания | 1.0 … 20.0 МГц |
| Длительность развертки | 15…1000 мкс |
| Длительность задержки развертки | 0…500 мкс |
| Блок временной регулировки чувствительности | |
| Диапазон регулировки коэффициента усиления ВРЧ | 80 дБ |
| Временной интервал регулировки коэффициента усиления ВРЧ | 2 мкс … 800 мкс |
| Количество точек ВРЧ | до 8 |
| Аналого-цифровой преобразователь | |
| Разрядность АЦП | 10 |
| Точность | ± 1 разряд |
| Частота дискретизации | 40…80 Мгц |
| Микроконтроллер | |
| Разрядность | 32 |
| Тактовая частота | 90 Мгц |
| Оперативная память | 64 МБ |

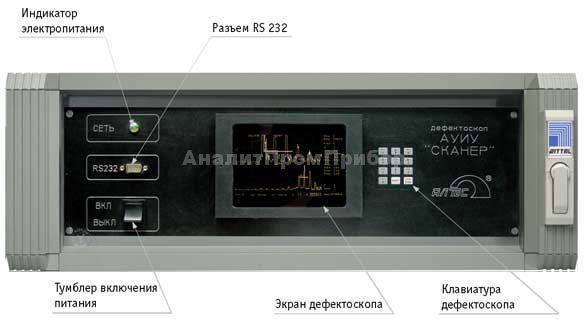

| Дисплей | |
| Исполнение | электролюминесцентный, размером 117 х 88 мм или цветной жидкокристаллический, размером 130 x 100 мм |
| Клавиатура | |
| Исполнение | пленочная, герметичная, 12 клавиш |
| Габаритные размеры | 620 х 210 х 230 мм |
| Масса | 20 кг |
| Напряжение питания | 220 В ± 10% |
| Потребляемая мощность | 300ВА |
| Время непрерывной работы | не менее 24 час |
Дефектоскоп многоканальный АУИУ «СКАНЕР» можно заказать по телефонам 8-495-763-31-82, 8-8442-98-47-09, 8-8442-98-90-47. или по электронной почте info@analytprom.ru. Заказ примут в любом городе из списка и во многих других местах : Самара, Владивосток, Брянск, Саранск, Йошкар-Ола, Череповец, Благовещенск, Первоуральск, Ленинск-Кузнецкий, Киселёвск, Усолье-Сибирское, Павловский Посад, Котлас, Анапа, Каргополь, Пугачёв, Лангепа,с Холмск, Кудымкар, Семилуки, Ершов, Семикаракорск, Нарьян-Мар, Бобров, Туринск, Новоаннинский, Шумиха, Новоузенск, Касли, Павловск, Заполярный, Цимлянск, Белокуриха, Катайск, Заволжск, Опочка, Сковородино, Богородск, Зея, Оленегорск, Льгов, Черноголовка, Приозерск, Козельск, Покров, Баймак, Бородино, Яранск, Куртамыш, Поронайск, Светогорск, Емва, Гороховец, Шлиссельбург, Верхний Тагил, Инкерман, Гурьевск, Змеиногорск, Олонец, Щигры, Электроугли, Ряжск, Печоры, Таруса, Щучье, Анадырь, Краснозаводск.
