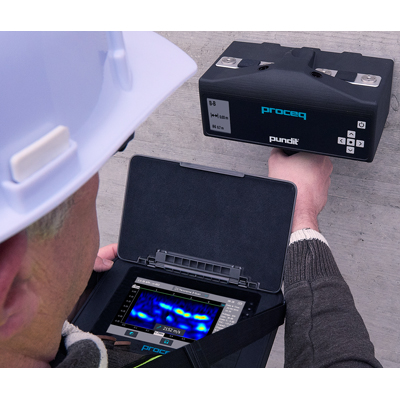

Ультразвуковой томограф бетона Pundit 250 Array
Загрузка...Pundit 250 Array совершает квантовый скачок в ультразвуковой томографии. Наличие множества уникальных инноваций делают этот ультразвуковой многоканальный прибор лучшим и самым быстрым решением по измерению толщины, поиску дефектов и объектов, которые сложно обнаружить при помощи других технологий. Такой инновацией является оценка качества толстостенных бетонных элементов, например тюбинги тунелей, а также трубы и каналы, находящиеся за слоем арматуры бетона.
Области применения:
- Оценка качества и однородность
- Измерение толщины при одностороннем доступе
- Поиск расслоения, пустот и пористости
- Поиск полых труб
- Обнаружение труб и каналов, находящихся за слоем арматуры бетона
- Оценка железобетона
Изображение с высоким разрешением:
- Просмотр и оптимизация В-скана в реальном времени перед сохранением
- Панорамный режим для сканирования большой площади
- Частота кадров — 5 кадров в секунду с полной стабилизацией изображения
- Защищенный, компактный и легкий датчик Pundit Array

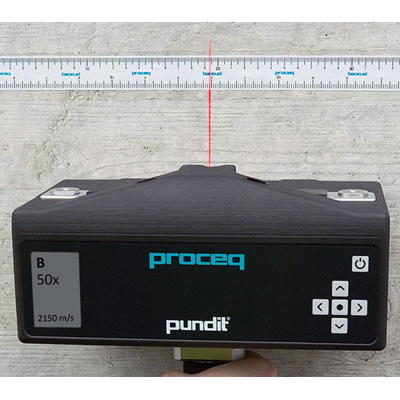

Pundit 250 Array
1. Съемный батарейный блок с аккумуляторами типа AA
2. Дисплей для отображения информации о состоянии и мгновенного отклика
3. Встроенный лазер для позиционирования измерения
4. Быстрая зарядка со светодиодным индикатором
5. Кнопки управления основными функциями сканирования
Технология с сухим точечным контактом не требует контактного геля.
-
Отличительные особенности:
Встроенное программное обеспечение прибора - Высокое разрешение изображений дефектов, стальной арматуры и каналов
- Курсоры для информации о глубине и местоположении объекта
- Доступ к настройкам непосредственно из режима измерений
- Экспорт необработанных данных
PC Software PL-Link для анализа и экспорта данных в приложения других производителей Дисплей Защищенный электронный блок с цветным экраном 7″ (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором Память Внутренняя флэш-память 8 Гб Разъемы USB / питание и Ethernet Режимы измерений - A-скан
- B-скан в реальном времени
- Панорамный B-скан
Преобразователи Защищенный, компактный и легкий датчик Pundit Array. Стандартная комплектация: датчик для работы одной рукой. Расширение до версии с двумя ручками для повышения контроля (кнопки на двух ручках, оптимизированные настройки чувствительности и запуска измерения). Расширение до 16 канальной системы для двухкратного увеличения полосы сканирования.
| Преимущества |
B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров
Позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади Высокое качество: высокое разрешение изображений дефектов, стальной арматуры и каналов, превосходные характеристики для работы на объектах
|
| Диапазон измерений | До 1 м в зависимости от качества бетона |
| Диапазон частот | от 15 до + 100 кГц |
| Технология | Ультразвуковой эхо-импульс, фазированная дифракционная решетка |
| Разрешение измерения | 1 мкс |
| Модулирующее напряжение UPV | – |
| Модулирующее напряжение UPE | ±150 В |
| Коэффициент усиления приемника | 1 – 10000 (0 – 80 дБ) |
| Номинальная частота датчика | 50 кГц (поперечная волна) |
| Форма импульса | Прямоугольная волна |
| Задержка импульса | 8 – 200 мс |
| Количество каналов | 8 (с возможностью расширения до 16) |
- Расширение до 16 канальной системы: датчик Pundit Array (327 30 100), комплект расширения датчика Pundit Array (376 30 377) и комплект для работы двумя руками (327 30 370)
- Расширение для работы двумя руками: комплект из двух ручек (327 30 370)
- Батрейный блок для датчика Pundit Array (327 30 337)
- Комплект из 6 NiMH аккумуляторов типа AA (327 30 384S)
- Набор из 5 калиброванных пленок (327 01 071S)
- Аккумулятор (327 01 033)
- Устройство быстрой зарядки (внешнее) (327 01 053)
