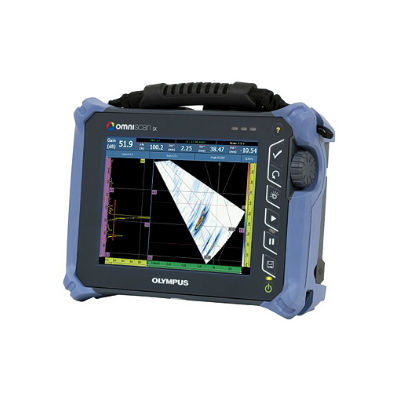

Дефектоскоп OmniScan SX
Загрузка...Тип оборудования: Дефектоскоп
Производитель: Olympus NDT, США
Серия: SX
Модель: OmniScan SX
Описание: Ультразвуковой дефектоскоп Гарантия: 12 месяцев
Назначение прибора:
Дефектоскоп OmniScanSX предназначен для:
- Контроля сварных соединений с применением фазированных решеток
- Выявления коррозии и контроль композитных материалов
- Контроля сварных соединений методом TOFD
- Контроля состава материалов.
OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Модель SX PA — это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2.
Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и
A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.
OmniScan SX совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.
Технические характеристики дефектоскопа OmniScanSX:
| Хранение данных | |
| Запоминающие устройства | Карта памяти SDHC, большинство стандартных запоминающихустройств USB |
| Размер файла данных | 300 МБ |
| Порты входа/выхода | |
| Порты USB | 2 порта USB, совместимые с характеристиками USB 2.0 |
| Звуковая сигнализация | Да |
| Выход видеосигнала | Выход SVGA |
| Линии ввода/вывода | |
| Кодировщик | 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
| Цифровой вход | 4 цифровых входа TTL, 5 В |
| Цифровой выход | 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход |
| Выключатель устройства сбора данных | Да, в зависимости от конфигурации цифрового входа |
| Выход питания | 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) |
| Вход синхроимпульсов | 5 В TTL |
| Дисплей | |
| Размер | 21,3 см (8,4 дюйма) по диагонали |
| Разрешение | 800 х 600 пикселей |
| Яркость | 600 кд/м2 |
| Углы просмотра | По горизонтали: от -80° до 80°; По вертикали: от -60° до 80° |
| Количество цветов | 16 миллионов |
| Тип | TFT LCD |
| Питание | |
| Тип | Аккумулятор Smart Li-ion |
| Количество | 1 |
| Продолжительность работы батареи | Мин. 6 часов при нормальных условиях работы |
| Условия эксплуатации | |
| Диапазон рабочих температур | От -10 °C до 45 °C |
| Температура хранения | От -20 °C до 60 °C с батареей От -20 °C до 70 °C без батареи |
| Относительная влажность | Макс. 70% при 45°C без образования конденсата |
| Степень защиты корпуса | Соответствие требованиям IP66 |
| Устойчивость к ударам | Испытания на падение MIL-STD-810G 516.6 |
| Характеристики УЗ (модуль OMNISX-1664PR) | |
| Разъемы | 1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00 |
| Количество законов фокусировки | 256 |
| Распознавание датчика | Автоматическое |
| Генератор/Приемник | ||
| Апертура | 16 элементов | |
| Количество элементов | 64 элемента | |
| Генератор | Каналы ФР | Канал УЗ |
| Напряжение | 40 В, 80 В и 115 В | 95 В, 175 В и 340 В |
| Длительность импульса | Настраивается от 30 до 500 нс; разрешение 2,5 нс | Настраивается от 30 до 1 000 нс, разрешение 2,5 нс |
| Форма импульса | Отрицат. прямоугольный импульс | Отрицат. прямоугольный импульс |
| Выходное сопротивление | 35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) |
< 30 Ω |
| Приемник | Каналы ФР | Канал УЗ |
| Усиление | От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) | От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) |
| Входное полное сопротивление | 60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) |
60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник) |
| Полоса пропускания | От 0,6 до 18 МГц (-3 дБ) | от 0,25 до 28 МГц (-3 дБ) |
| Формирование луча | ||
| Тип сканирования | Секторное или линейное | |
| Количество групп | 1 | |
| Сбор данных | Каналы ФР | Канал УЗ |
| Частота оцифровки | 400 МГц (12 бит) после интерполяции на 5/4 | 400 МГц (12 бит) после интерполяции на 4 |
| Максимальная ЧЗИ | До 6 кГц (C-скан) | |
| Обработка данных | Каналы ФР | Канал УЗ |
| Число точек данных | До 8 192 | |
| Усреднение в реальном времени | PA: 2, 4, 8, 16 | UT: 2, 4, 8, 16, 32, 64 |
| Детектирование | РЧ, полная волна, полуволна +, полуволна — | |
| Фильтр | 3 низкочастотных, 3 полосовых и 5 высокочастотных | 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) |
| Фильтрация видео | Сглаживание (скорректировано по диапазону частоты датчика) | |
| Визуализация данных | |
| Частота обновления A-скана | А-скан: 60 Гц; S-скан: 60 Гц |
| Синхронизация данных | |
| По внутреннему таймеру | От 1 Гц до 6 кГц |
| По кодировщику | На двух осях: от 1 до 65 536 меток |
| Программируемая ВРЧ | |
| Количество точек | 16: одна кривая ВРЧ на канал для законов фокусировки |
| Максимальное нарастание | 40 дБ/10 нс |
| Сигнализации | |
| Количество | 3 |
| Условия | Любая логическая комбинация стробов |
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
