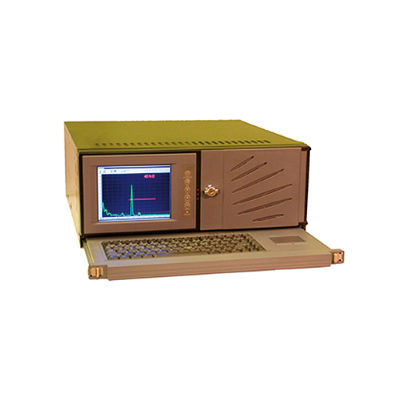

Ультразвуковой дефектоскоп Интротест-2
Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: ИНТРОТЕСТ
Модель: ИНТРОТЕСТ-2
Описание: Стационарный ультразвуковой прибор для поиска внутренних дефектов в материале
Сертификаты на ультразвуковой дефектоскоп ИНТРОТЕСТ-2:
- Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп Интротест-2внесен в Государственные реестр средств измерений РФ.
Гарантия на ультразвуковой дефектоскоп Интротест-2: 12 месяцев.
Технические характеристики ИНТРОТЕСТ-2:
|
Технические характеристики |
Модификация дефектоскопа |
||
|
Интротест-2.1 |
Интротест-2.2 |
Интротест-2.3 |
|
| Диапазон частот, МГц |
0,7 — 14 |
0,6 — 18 |
0,8 — 30 |
| Диапазон контроля, мм |
4800 |
||
| Скорость ультразвуковой волны, м/с |
500 — 10000 |
||
| Количество каналов |
1 — 64 |
||
| Генератор:Амплитуда зондирующего импульса, В
Длительность зондирующего импульса, мкс Максимальная частота следования зондирующих импульсов, кГц |
125; 300 ≤350 1 |
150; 250 80 — 480 4 |
50 — 300 50 — 200 20 |
| Усилитель:Максимальная чувствительность, мкВ
входное сопротивление, Ом |
100 50; 300 |
60 50; 300; |
40 50 |
| Регулировка усиления, дБ:диапазон
шаг регулировки |
100 0,1 |
100 0,1 |
100 0,1 |
| Задержка нуля, мкс |
0 — 800 |
0 — 800 |
0 — 200 |
| Задержка развертки, мкс |
0 — 800 |
0 — 800 |
0 — 200 |
| Дискретность при измерении расстояний, мм:в режиме дефектоскопа
в режиме толщиномера |
0.1 0,001 |
0.1 0,001 |
0.1 0,001 |
| Погрешность глубиномера, мм:в режиме дефектоскопа
в режиме толщиномера |
± (0,5 + 0,01×x) ± (0,002 + 0,005×x) |
||
| Представление сигналов на дисплее |
В детектированном виде В высокочастотном виде |
||
| Способы измерения амплитуды сигнала |
Относительно начала отсчета в дБ Превышение над уровнем строба в дБ |
||
| Типы разверток |
А, В, С — сканы |
||
| Автоматическая сигнализация дефектов |
Два независимых строба Световая и звуковая сигнализация |
||
| Временная регулировка чувствительности:Диапазон
Длительность зоны ВРЧ, мкс Количество точек кривой ВРЧ |
24 0,2 — 800 20 |
80 0,2 — 800 20 |
80 0,2 — 200 20 |
| Характеристики цифрового глубиномера:Способы измерения
Измеряемые величины
|
По пику; по фронту; по переходу через «0» Координаты X, Y; толщина; интервал между двумя сигналами; |
||
| Режим стоп-кадр |
Заморозка А-скана |
||
| Память |
Непрерывная запись в процессе сканирования А, В, С-сканов с сохранение настроек дефектоскопа и параметров ПЭП |
||
| Режим толщиномера:Диапазон толщин, мм
Погрешность толщиномера, мм |
0,2 — 2400 ± (0,005 + 0,005×L) |
||
| Характеристики дисплея | Варианты исполнения:
|
||
| Представляемая информация | Информация о текущих и сохраненных настройкахПросмотр сохраненных результатов контроля | ||
| Возможности коммуникации | Ethernet; 16 дискретных входов/выходов | ||
| Питание |
220 В |
||
| Температурные пределы эксплуатации дефектоскопа |
5 — 40 °С |
||
| Массо-габаритные характеристики | В зависимости от исполнения | ||
| Преобразователи | По заказу комплектуется дополнительными преобразователями | ||
| Комплектация | В зависимости от исполнения | ||
| Гарантия | Гарантия 12 месяцев | ||
