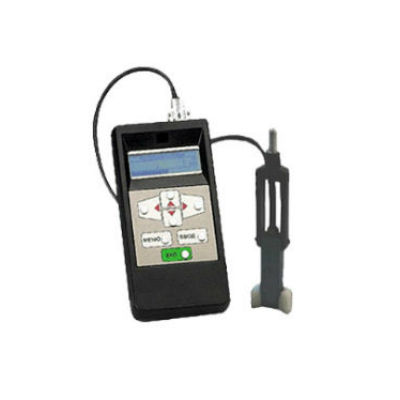

Дефектоскоп вихретоковый 245МД

Дефектоскоп 245МД предназначен для контроля деталей из конструкционных ферромагнитных сталей. Прибор 245 МД обеспечивает выявление дефектов типа волосовин, флокенов, надрывов, трещин, закатов, неспаев, выходящих на поверхность, а также находящихся под слоем лака, краски и других неэлектропроводных покрытий.

По устойчивости к воздействию климатических факторов дефектоскоп вихретоковый 245 МД относится к исполнению УХЛ категории 4.2 ГОСТ 15150-69.

Вихретоковый индикатор 245 МД применяется для контроля осесимметричных деталей (коленвалы, распредвалы, трубы различного диаметра, детали вращения). Радиус кривизны контролируемого изделия — от 20 мм.

Дефектоскоп вихретоковый 245 МД оснащается дифференциальным датчиком и устройством сканирования по поверхности контролируемого изделия.
Дифференциальный датчик обеспечивает значительно меньшее, по сравнению с обычными дефектоскопами, влияние на результаты контроля областей с неоднородными физико-механическими свойствами.
Дефектоскоп рекомендуется к использованию при проведении ремонтных работ узлов двигателей, компрессоров и т.д.
Вихретоковый дефектоскоп 245 МД предназначен для применения в полевых, цеховых и лабораторных условиях.

Отличительные особенности вихретокового дефектоскопа 245МД:

• Высокая чувствительность к выявляемым дефектам.
• Малое влияние областей с неоднородными физико-механическими свойствами.
• Штатное оснащение устройством сканирования изделий, адаптирующимся для контроля изделий с различной кривизной поверхности.
• Простота настройки и применения позволяет использовать дефектоскоп контролерам без специальной подготовки.
• Обеспечение постоянного зазора между рабочей поверхностью датчика и контролируемым изделием существенно увеличивает ресурс работы датчика.
• Современный встроенный микропроцессор и графический ЖК дисплей.
• Интуитивно понятный русскоязычный интерфейс — обеспечивающий работу оператора по принципу «ВКЛЮЧАЙ И ИЗМЕРЯЙ».

Требования к контролируемому изделию:

• Материал изделия: ферромагнитный
• Минимальный радиус кривизны контролируемого изделия: 20 мм
• Шероховатость контролируемой поверхности: 3,2 Ra
• Допустимая толщина лакокрасочного покрытия: 0,5 мм

В основу принципа действия дефектоскопа 245МД положен метод вихревых токов, возникающих в контролируемом изделии при наложении на него катушки датчика, питаемой переменным током. В зоне нахождения дефекта меняются величина и направление вихревых токов, что фиксируется датчиком прибора. Электронная схема преобразует сигнал с датчика в форму удобную для восприятия информации оператором.
