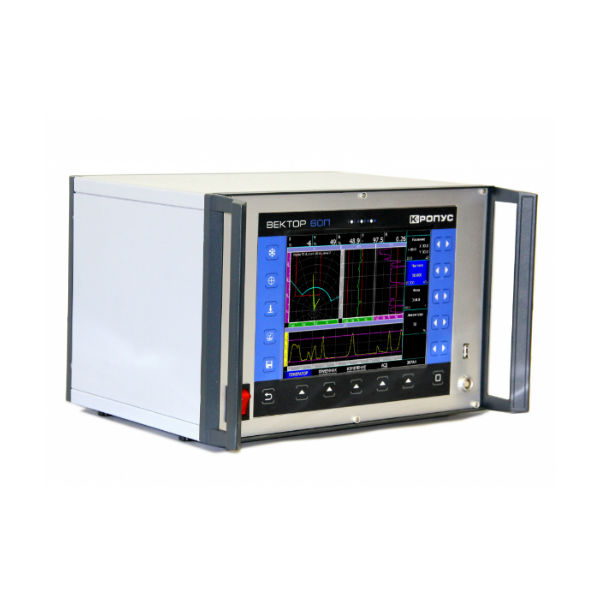

Дефектоскоп вихретоковый Вектор-60П промышленный
Загрузка...
Промышленный вихретоковый дефектоскоп ВЕКТОР версии 60П предназначен для автоматизации процесса вихретокового контроля на производстве. Дефектоскоп представляет собой полностью функциональный прибор для высокоскоростного автоматизированного контроля, снабженный всеми необходимыми функциями. С дефектоскопом могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц.
Особенности Вектор-60П:
Дефектоскоп имеет набор функциональных возможностей, позволяющих ему синхронизировать свою работу с прохождением контролируемых изделий через измерительную систему, включающую как сам вихретоковый преобразователь (накладной или проходной), так и дополнительные устройства: систему намагничивания, механизмы прижима и пр.
Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.
- Два вида зон контроля : коробка и сегмент. Возможность настраивать АСД и по дефекту и по отрыву.
- Различные комбинации графиков на экране.
- Возможность выбора видимой части графика для лучшего масштабирования сигнала
- Вывод состояния входных сигналов автоматики в окне результатов контроля.
- Режим электронного самописца
- Диапазон регулировки усиления от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
- Диапазон регулировки предварительного усилителя от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
- Диапазон изменения частоты от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц
- Регулировка амплитуды возбуждения преобразователя 12.5%, 25%, 50%, 100%
- Диапазон изменения фазы вектора 0 — 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
- Фильтр НЧ регулируемый от 5 до 1000 Гц
- Фильтр ВЧ регулируемый от 2,5 до 500 Гц
- Режим работы стандартный, синхрорежим
- Вид графика XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT
- След сигнала 0-30 сек, с шагом 1 сек
- Зоны АСД коробка, сегмент
- Режимы АСД дефект в зоне, дефект вне зоны
- Типы вывода на экран вектор, точка
- Типы преобразователей дифференциальный, абсолютный
- Экран цветной TFT 800х600 с регулируемой яркостью.
- Интерфейс USB, Ethernet
- Дискретный ввод-вывод 6 дискретных входов, 4 дискретных выхода, 2 выхода АСД
- Параметры входных сигналов автоматики оптопара, 24 В, 10 мА
- Параметры выходных сигналов автоматики твердотельное реле, максимум 60 В, 300 мА
- Разъемы преобразователей1 x Lemo 10pin
- Внешнее питание220В, 50Гц
- Диапазон рабочих температур от 5º C до +50° C
- Размер (Д x В x Ш) 355 мм x 300 мм x 288 мм
- Масса не более 5 кг
| Артикул | Наименование | Кол-во |
| 63205 | Электронный блок ВЕКТОР-60П | 1 |
| 63177 | Комплект эталонных мер КСО-ВК | 1 |
| кабель USB для подключения к ПК | 1 | |
| Диск, с программным обеспечением для ПК | 2 | |
| Комплект документации (руководство по эксплуатации, методика поверки, свидетельтво о первичной метрологической поверки) | 1 к-т | |
| Тара для транспортировки | 1 |
