Компактный виброметр «ДПК-Вибро»

«ДПК-Вибро» – это:

• регистратор вибрационных сигналов (виброметр)
• прибор для оценки технического состояния подшипников качения «на месте»
• анализатор вибросигналов с небольшой памятью
• компактный переносной прибор с ярким экраном

Мы производим прибор «ДПК-Вибро», чтобы Вы всегда могли знать состояние Вашего оборудования.

Виброметр очень простой и его может использовать человек без специальной подготовки.

Прибор измеряет интегральные параметры вибрации оборудования при помощи встроенного вибродатчика. Такие измерения могут производиться в размерности виброускорения A (м/с²), виброскорости V (мм/с) и виброперемещения S (мкм). Тип контролируемого параметра оперативно выбирается пользователем «на месте». Такие измерения вибрации обычно производятся встандартном диапазоне частот, от 10 и до 1000 Гц.

Режим низкочастотного виброметра

Для некоторых типов тихоходного вращающегося оборудования стоит задача измерения низкочастотных вибраций. Такой диапазон частот не является стандартным. «ДПК-Вибро» позволяет измерять низкочастотную вибрацию в диапазоне 1 ÷ 200 Гц.

Оценка технического состояния подшипников качения

Оценка технического состояния подшипников качения «на месте» в приборе «ДПК-Вибро» производится на основании двух методов:

• расчета и сравнения общего уровня вибрационного сигнала (СКЗ вибросигнала), замеренного на подшипнике, с нормативными значениями;
• анализа параметров ударных импульсов, которые всегда возникают при «обкатывании» различных дефектов на поверхностях качения подшипников.

На основании математической обработки ударных импульсов в приборе дается оперативное заключение о техническом состоянии рабочих поверхностей контролируемого подшипника.

В режиме диагностики подшипников качения на экране прибора показывается подшипник качения. Дополнительно, слева и справа показываются значения СКЗ измеренного вибросигнала и значение «эксцесса вибросигнала» (интенсивности ударных импульсов в контролируемом подшипнике). Большое значение эксцесса является признаком наличия внутренних дефектов.

В режиме диагностики подшипников качения итоговая информация о техническом состоянии контролируемого подшипника отображается не только в цифровом виде, но скоростью вращения картинки подшипника на экране прибора, а также его цветом – зеленым, желтым, или красным. При этом меняется цвет не только у подшипника, но и у столбиков СКЗ виброскорости и эксцесса сигнала.

 Диагностика дефектов вращающегося оборудования

«ДПК-Вибро» позволяет проводить оперативную диагностику дефектов вращающегося оборудования. Для этой цели пользователь имеет возможность просматривать на экране и анализировать форму вибрационного сигнала и его спектр. Эта информация очень полезна, так как позволяет идентифицировать все основные дефекты вращающегося оборудования.

Сигналы и спектры могут быть сохранены в памяти прибора для передачи на компьютер и дальнейшего углубленного анализа. Прибор позволяет сохранять в памяти 50 сигналов или спектров. Сигналы и спектры анализируйте в экспертной системе «Атлант». В программу Аврора значения вибрации можно ввести вручную.

Специальный режим: Контроль ускорений кабин лифтов

Виброметр «ДПК-Вибро» имеет специальную модификацию «ДПК-Вибро-Лифт», предназначенную для контроля работы и диагностики состояния лифтового оборудования.

Кроме проведения диагностики состояния приводного электродвигателя и редуктора, с его помощью можно измерять важный эксплуатационный параметр – ускорение и замедление лифтовой кабины.

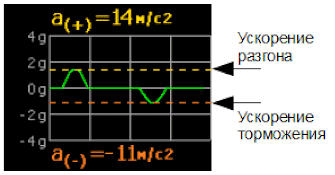

Прибор просто прижимается к стенке кабины и регистрирует полный цикл работы лифта, основными элементами которого являются разгон и торможение. При этом на экране прибора сразу же показываются значения максимальных ускорений разгона и торможения. График движения лифтовой кабины можно сохранить в памяти прибора и распечатать при помощи имеющегося программного обеспечения.

Для удобства работы пользователь может выбрать в приборе два предела измерения ускорения кабины: ±1g или ±4g. Поскольку для повышения точности измерений в приборе «ДПК-Вибро-Лифт» использован датчик с увеличенной чувствительностью, максимальные значения измеряемых в режиме виброметра ускорения уменьшилось до 50 м/с2, а виброскорости — до 80 мм/с. Максимальное значение измеряемого виброметром «ДПК-Вибро-Лифт» перемещения осталось прежним — до 500 мкм.

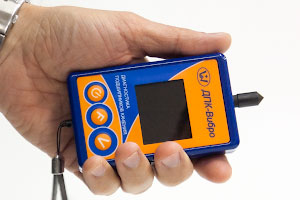

Компактный переносной прибор

• Очень маленький и лёгкий.
• Металлический корпус и защищённую клавиатуру.
• Встроенный датчик имеет щуп с резьбой М5. Вместо щупа можно использовать магнит или шпильку М5.
• Прибор питается от двух Ni-MH аккумуляторов размера AAA или двух батареек. Аккумуляторы заряжаются через разъём USB от сети или от компьютера.
• При повороте прибора изображение на экране также переворачивается, подстраиваясь под пользователя.
