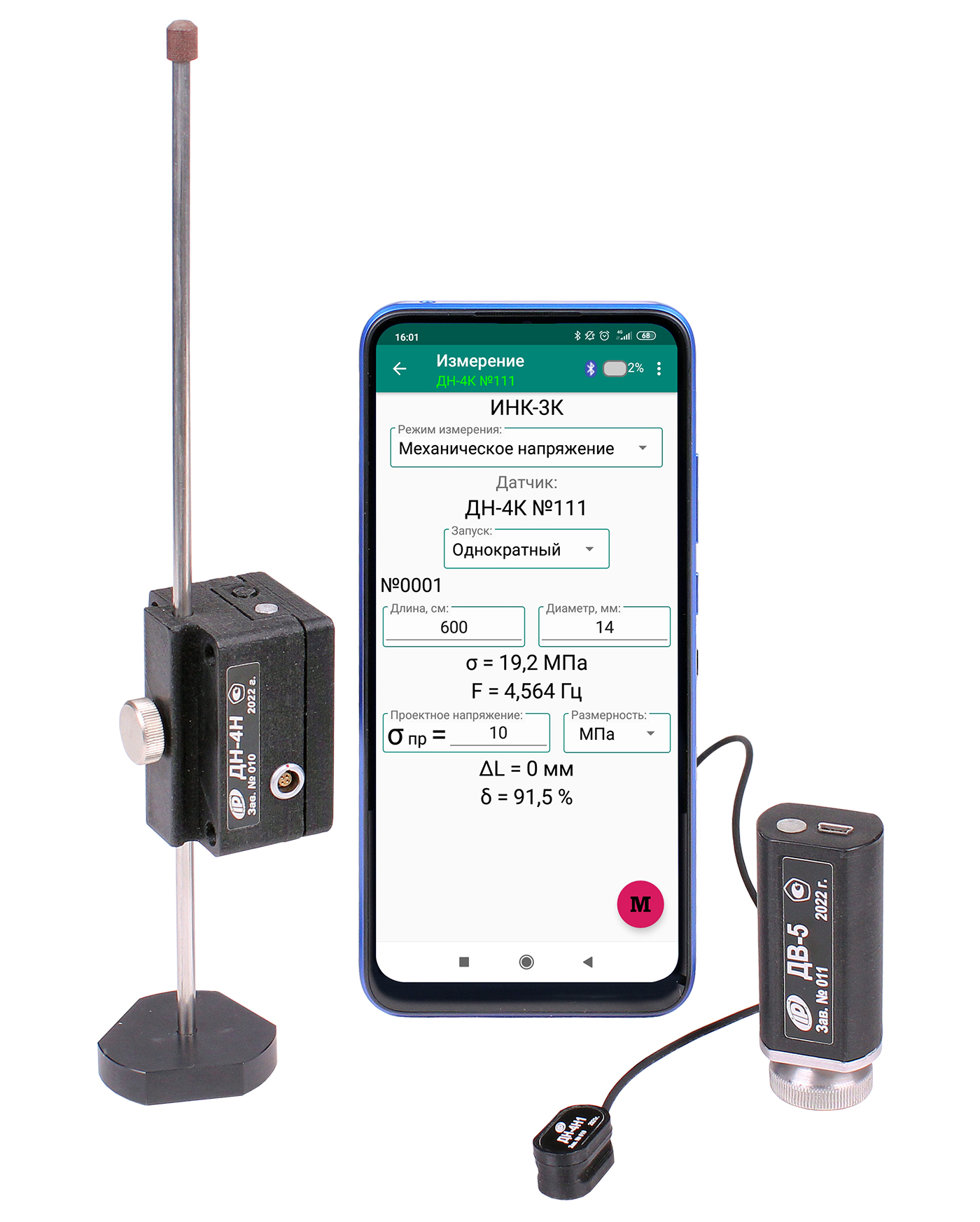

Измеритель частоты и параметров виброколебаний ИНК-3Н
Измеритель частоты и параметров виброколебаний ИНК-3Н - прибор предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре...
Загрузка...
87000 руб.RUB
Измеритель частоты и параметров виброколебаний ИНК-3Н — прибор предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362.
Прибором ИНК-3Н возможно измерение напряжений в канатах, растяжках и т.п. — при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора.
Преимущества ИНК-3Н:
- Высокие точность и помехоустойчивость измерительного тракта
- Датчик Холла и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех
- Стабильная фиксация датчика относительно арматурного стержня, исключающая воздействие помех от оператора
- Четыре вида датчиков:
– малогабаритные датчики ДН-4Н, ДН-4К — с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры
– малогабаритный интегральный датчик ДН-4Н1, с магнитным креплением на арматуре
– датчик виброускорения ДВ-5 с крепежным магнитом - Выпускается пять модификаций прибора
- Встроенные литиевые аккумуляторы и малое потребление гарантируют продолжительное время автономной работы датчиков, а наличие зарядного устройства в комплекте поставки позволяет быстро восстановить их работоспособность
- Компактность прибора и малые габариты
- Беспроводной интерфейс связи Bluetooth датчиков со смартфоном. Дальность устойчивого соединения — не менее 10 м
Основные функции
- Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения
- Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
- Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
- Измерение среднеквадратического значения амплитуды виброперемещения, виброскорости и частоты колебаний виброустановок (в режиме виброизмерений)
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс
Технические характеристики ИНК-3Н:
| Модификация ИНК-3Н, ИНК-3Н1 | |
| — измерение частоты следования импульсов, Гц | 5…100 |
| — измерение СКЗ виброскорости, мм/с | 1…500 |
| — измерение амплитуды виброперемещения, мм | 0,02…4,00 |
| — измерение частоты колебаний в режиме измерений виброколебаний, Гц | 5…200 |
| Пределы допускаемой относительной погрешности измерений, %: | |
| — измерения частоты колебаний | ± 0,2 |
| — измерения СКЗ виброскорости | ± 6,0 |
| — измерения амплитуды виброперемещения | ± 6,0 |
| Пределы допускаемой дополнительной погрешности измерения СКЗ виброскорости и амплитуды виброперемещения при отклонении температуры окружающей среды от нормальной области на каждые 10 °С в пределах рабочего диапазона температур, % | ± 2,0 |
| Условия измерений: | |
| — температура окружающей среды, °С | +15…+25 |
| — относительная влажность, %, не более | 30…80 |
| — атмосферное давление, кПа | 84…106,7 |
| Напряжение питания приборов, В: | |
| — от встроенного аккумулятора | 3,7 ± 0,5 |
| — от внешнего источника питания (зарядное устройство) | 5,0 ± 0,25 |
| Габаритные размеры (длина ´ ширина ´ высота), мм, не более: | |
| — датчика ДН-4Н, ДН-4К | 240x50x45 |
| — датчика ДН-4Н1 | 30x20x20 |
| — датчика ДВ-5 | Ø30×40 |
| Масса, кг, не более: | |
| — датчика ДН-4Н, ДН-4К | 0.25 |
| — датчика ДН-4Н1 | 0.10 |
| — датчика ДВ-5 | 0.25 |
Комплект поставки ИНК-3Н:
- Смартфон с операционной системой «Андроид» и установленной программой управления
- Прибор модификации ИНК-3Н комплектуется датчиком ДН-4Н
- Зарядное устройство USB
- Кабель USB A-miniB
- Кабель USB A-microB
- Аккумуляторы АА (2 шт.), зарядное устройство
- Программа связи с ПК на USB-флеш карте памяти
- Руководство по эксплуатации (с отметкой о поверке)
- Сумка
Дополнительная комплектация
- Датчик напряжений с магнитным креплением на арматуру ДН-2 (Приобретается отдельно).
