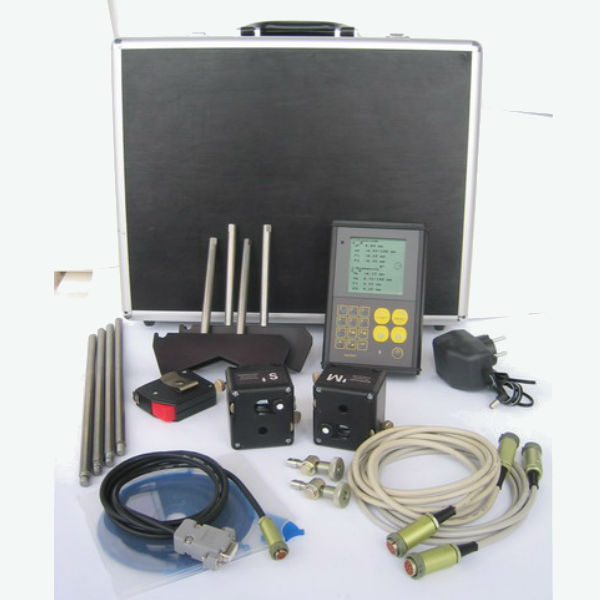

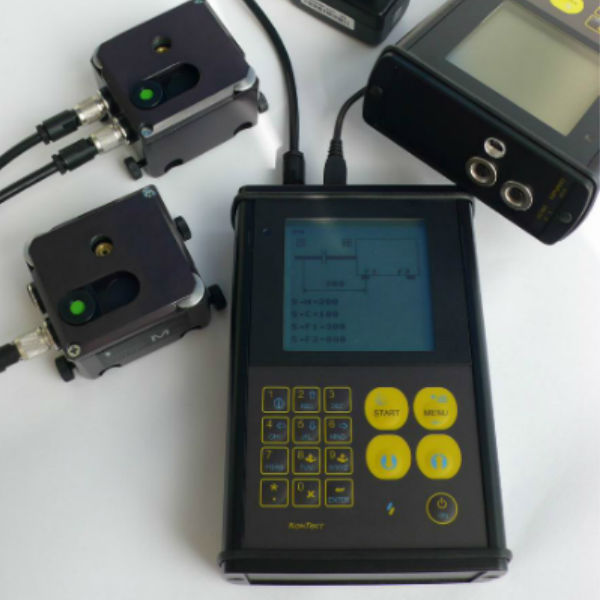

Система лазерной центровки АВВ 701

Основное назначение лазерной системы АВВ 701 — выполнение центровки механизмов, валопроводов, станков, определение плоскостности с обеспечением точности выполнения работ в кратчайшее время.

Последовательность выполнения центровки заключается в измерении координат лазерного луча в окнах детекторов в процессе проворачивания валов механизмов положения 9 часов в положение 12 часов и затем в положение 3 часа. Прибор позволяет производить измерения с произвольным выбором позиций и направления вращения валов (например 3-6-9 часов).

Прибор имеет двух координатную систему измерений, что позволяет выполнять центровку в горизонтальной и вертикальной плоскостях без изменения положения измерительных блоков.

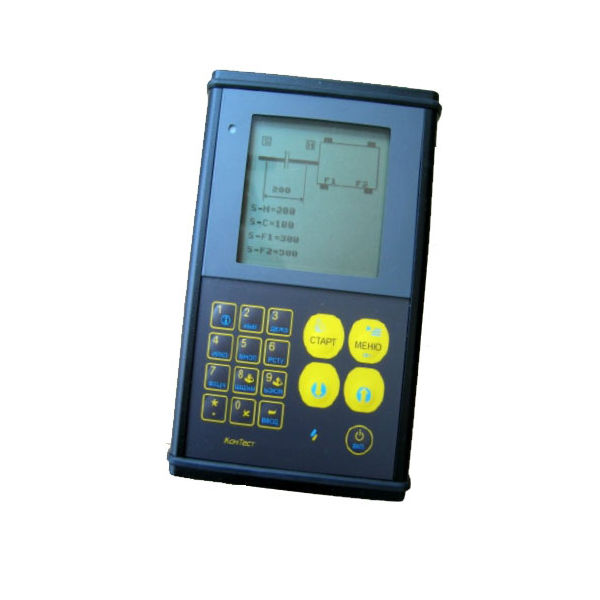

При выполнении работ на дисплее прибора отображается вся процедура центровки пошагово. Результаты отображаются в режиме реального времени, что позволяет легко и быстро произвести центровку механизмов. Дисплей прибора имеет подсветку, позволяющую выполнять работы в условиях недостаточной освещенности.

Встроенный угломер контролирует угол разворота валов механизмов с разрешением 0,1°.

Встроенные программы АВВ 701:

• центровка горизонтальных механизмов,
• центровка вертикальных механизмов,
• центры полуокружностей — центровка диафрагм турбин,
• прямолинейность,
• плоскостность,
• прямолинейность,
• «шпиндель»,
• компенсация тепловой расцентровки,
• «мягкая лапа»,
• грубая центровка — подпрограмма предварительной центровки для случаев большой исходной несоосности.

Отличительные особенности АВВ 701:

• Все элементы лазерной системы изготовлены из прочных материалов, что гарантирует стабильные показания измерений и надежную центровку даже в плохих условиях.
• Стандартная файловая система FAT и интерфейс USB обеспечивают удобное хранение большого числа файлов с протоколами центровки, их передачу на ПК в программу КонСпект для архивирования и распечатки протоколов.
• Аккумуляторные батареи обеспечивают непрерывную работу системы в течение 8 часов.
