Главная Товары Виброметры Виброанализатор КВАРЦ / ТОПАЗ-В

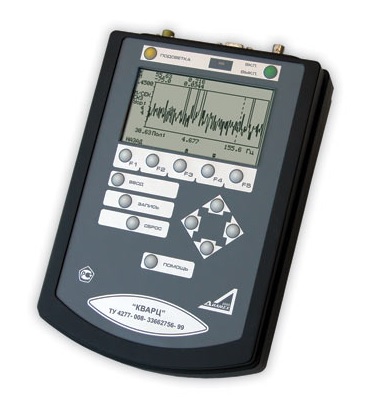

Анализатор вибрации КВАРЦ обладает максимальным набором функций и возможностей реализованных в современной виброизмерительной аппаратуре. Использование прибора совместно с программным обеспечением ДИАМАНТ-2 позволяет решать практически все задачи вибрационной диагностики.

Прибор может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

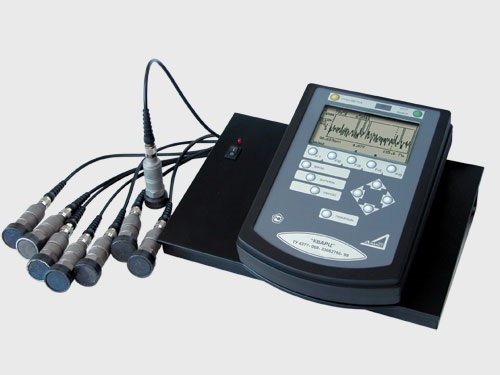

Использование в комплекте с анализатором вибрации КВАРЦ расширительного блока на 8 каналов, обеспечивает возможность получения синхронных временных или частотных характеристик разгонов и выбегов агрегатов, а также каскадов спектров одновременно по 8-ми каналам, а с использованием 4, 16 и 64 канальных мультиплексоров количество измерительных каналов может быть увеличено до 64.

Для диагностики подшипников качения и зубчатых передач в виброанализаторе КВАРЦ реализуются такие специальные функции, как спектр огибающей, эксцесс и пик-фактор.

Для измерения и анализа вибрации (вибродиагностики) низкооборотных машин, например гидроагрегатов ГЭС (гидрогенераторов), анализатор вибрации КВАРЦ может поставляться в низкочастотном исполнении КВАРЦ-НЧ (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.

Измерение фазы первой оборотной частоты дает возможность пользователям виброанализатора КВАРЦ осуществлять балансировку ротора в собственных подшипниках. При этом балансировочная программа позволяет использовать до 16 точек измерения в 16 плоскостях коррекции.

С целью обеспечения возможности работы во взрывоопасных помещениях выпускается специальная взрывозащищенная версия прибора ТОПАЗ-В с уровнем взрывозащиты «Повышенная надежность». Маркировка взрывозащиты — 1Ex[ib]aIIAT4X.

Зарегистрирован в Госреестре средств измерений № 18675-99.

Особенности:

  • Высокая степень универсальности
  • Хорошая адаптация к решению проблем диагностики сложных многовальных систем
  • Высокая точность измерений в широком температурном диапазоне -20…+60 °С
  • Низкотемпературный дисплей с высоким разрешением и подсветкой
  • Синхронное измерение вибрационных параметров по 8 каналам с использованием дополнительного расширительного блока
  • Двусторонняя связь с системой ДИАМАНТ-2
  • Возможность прямого копирования дисплея и текстовых протоколов на принтер
  • Легкозаменяемые аккумуляторы стандартного типоразмера АА с повышенной емкостью
  • Прочный, цельнофрезерованный корпус, обеспечивающий герметичность прибора
  • Тактильная пылезащищенная клавиатура
  • Взрывозащищенное исполнение — ТОПАЗ-В, маркировка взрывозащиты — 1Ex[ib]sIIAT4X

Виброанализатор КВАРЦ / ТОПАЗ-В характеристики:

Частотный диапазон, Гц
0.3 — 40000 (зависит от типа датчика)
Каналы измерения вибрации
1
Расширение количества каналов (последовательные замеры)
4, 16, 32
Расширение количества каналов (синхронные замеры)
8
Тип подключаемых датчиков
Датчики вибрации
пьезоэлектрические ICP
Функции обработки
Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала
Основные режимы работы
Анализатор вибрации с экспертной системой, в том числе диагностика подшипников качения
Сборщик данных — функции периодического мониторинга
Балансировочный прибор — до 16 плоскостей коррекции, до 16 измерительных точек
Усреднения
Без усреднений, линейные,  пиковые, экспоненциальные
Количество линий спектра
100, 200, 400, 800, 1600
Режимы запуска
Свободный, от отметчика, от сигнала
Реальный ZOOM
Расширение частотного диапазона от 2 до 10 раз
Взвешивание
Прямоугольное, Ханнинга
Длина выборки сигналов
256, 512, 1024, 2048, 4096
Длина выборки дампов сигналов
4096, 8192, 16384, 32768, 65536
Измеряемые величины при разгоне/выбеге
Общий уровень, пик-фактор, эксцесс, амплитуда/фаза, каскады спектров
Максимальное количество точек разгона/выбега
512
Корпус, клавиатура, дисплей, связь с ПК
Корпус
Цельнофрезерованный, металлический, пыле-, влагозащищенный
Клавиатура
Тактильная, пыле-, влагозащищенная
Дисплей
Низкотемпературный ЖКИ с подсветкой 240х128
Связь с ПК
RS-232 (USB переходник в комплекте)
Питание, условия эксплуатации
Питание
тип АА, сетевой блок питания
Длительность работы от аккумулятора
5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме
Условия эксплуатации
-20 … +60 С
Физические параметры
Габариты
255 х 175 х 75 мм
Масса прибора с аккумулятором / стандартного комплекта
2500 г / 7820 г

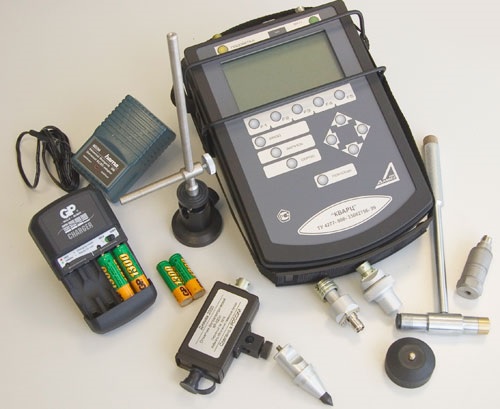

Виброанализатор КВАРЦ / ТОПАЗ-В комплект поставки:

  • Датчик вибрации РА-023
  • Установочный магнит для датчика вибрации
  • Щуп измерительный для датчика вибрации
  • Лазерный отметчик КР-020-Л с магнитной стойкой, в комплекте с метками светоотражающими (100 шт.)
  • Электромагнитный отметчик / датчик КЕ-010
  • Переходник к электромагнитному отметчику / датчику
  • Импульсный молоток
  • Комплект кабелей (к датчикам вибрации — 1,5 м  и 6 м, к лазерному отметчику — 6 м)
  • Кабель RS-232 для связи с ПК
  • USB адаптер
  • Комплект запасных аккумуляторов
  • Зарядное устройство / блок сетевого питания
  • Сумка для транспортировки прибора и принадлежностей
  • Руководство по эксплуатации

Виброанализатор КВАРЦ / ТОПАЗ-В принадлежности:

  • Датчики вибрации
  • Соединительные кабели, установочные магниты для датчиков, переходники
  • Фотоотметчик, калибратор
  • Весы, аккумуляторы, блоки питания
  • Сумки для приборов и принадлежностей
  • Учебные пособия по вибродиагностике и балансировке
